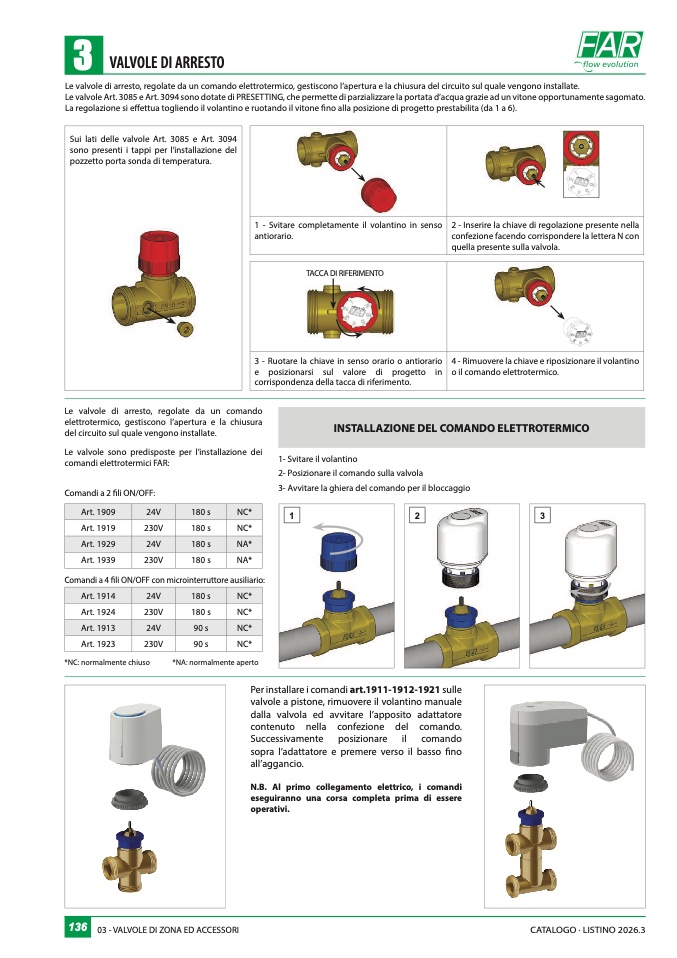

VALVOLE DI ARRESTO

Le valvole di arresto, regolate da un comando elettrotermico, gestiscono l’apertura e la chiusura del circuito sul quale vengono installate

.

Le valvole Art. 3085 e Art. 3094 sono dotate di PRESETTING, che permette di parzializzare la portata d’acqua grazie ad un vitone opportunamente sagomato

.

La regolazione si effettua togliendo il volantino e ruotando il vitone

fino alla posizione di progetto prestabilita (da 1 a 6).

Sui lati delle valvole Art. 3085 e Art. 3094

sono presenti i tappi per l’installazione del

pozzetto porta sonda di temperatura

.

1

3

2

N

6

4

5

1 - Svitare completamente il volantino in sens

o

antiorario.

2 - Inserire la chiave di regolazione presente nell

a

confezione facendo corrispondere la lettera N co

n

quella presente sulla valvola

.

TACCA DI RIFERIMENTO

3 - Ruotare la chiave in senso orario o antiorari

o

e posizionarsi sul valore di progetto in

corrispondenza della tacca di riferimento

.

4 - Rimuovere la chiave e riposizionare il volantin

o

o il comando elettrotermico

.

Le valvole di arresto, regolate da un comand

o

elettrotermico, gestiscono l’apertura e la chiusura

del circuito sul quale vengono installate.

Le valvole sono predisposte per l’installazione dei

comandi elettrotermici FAR

:

Comandi a 2

fili ON/OFF

:

INSTALLAZIONE DEL COMANDO ELETTROTERMIC

O

1- Svitare il volantino

2- Posizionare il comando sulla valvol

a

3- Avvitare la ghiera del comando per il bloccaggio

Art. 1909

24V

180 s

NC

*

1

2

3

Art. 1919

230V

180 s

NC*

Art. 1929

24V

180 s

NA

*

Art. 1939

230V

180 s

NA*

Comandi a 4

fili ON/OFF con microinterruttore ausiliario:

Art. 1914

24V

180 s

NC

*

Art. 1924

230V

180 s

NC*

Art. 1913

24V

90 s

NC*

Art. 1923

230V

90 s

NC*

*NC: normalmente chiuso

*NA: normalmente apert

o

Per installare i comandi art.1911-1912-1921 sull

e

valvole a pistone, rimuovere il volantino manuale

dalla valvola ed avvitare l’apposito adattator

e

contenuto nella confezione del comando

.

Successivamente posizionare il comand

o

sopra l’adattatore e premere verso il basso

fin

o

all’aggancio.

N.B. Al primo collegamento elettrico, i comandi

eseguiranno una corsa completa prima di esser

e

operativi

.
