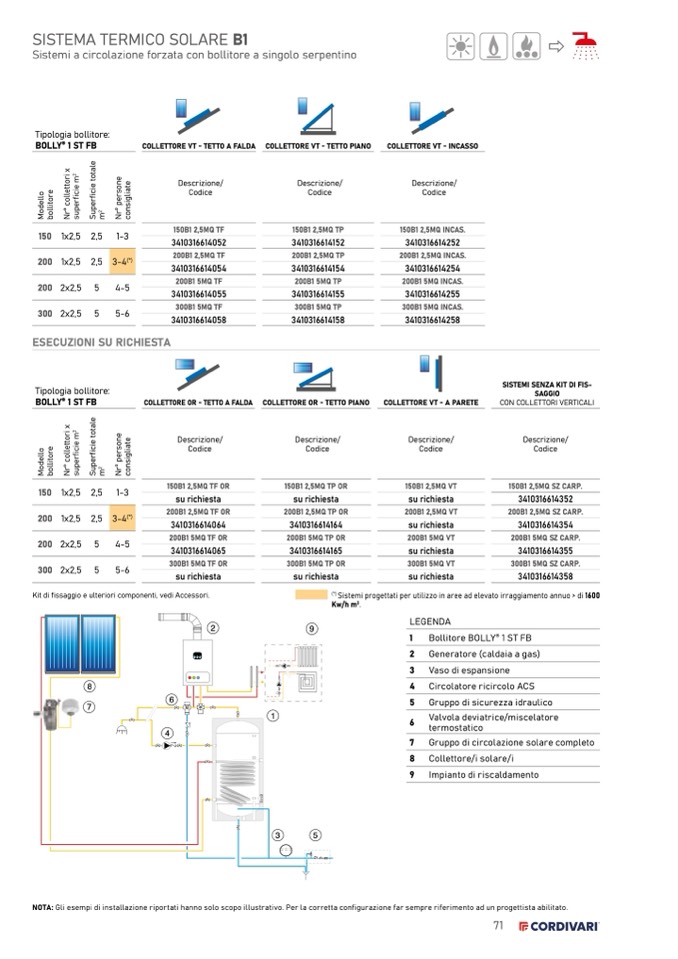

SISTEMA TERMICO SOLARE B1
Sistemi a circolazione forzata con bollitore a singolo serpentino
Tipologia bollitore:
BOLLY
®
1 ST FB
150 1x2,5 2,5 1-3
200 1x2,5 2,5 3-4
(*)
200 2x2,5 5 4-5
300 2x2,5 5 5-6
ESECUZIONI SU RICHIESTA
Tipologia bollitore:
BOLLY
®
1 ST FB
150 1x2,5 2,5 1-3
200 1x2,5 2,5 3-4
(*)
200 2x2,5 5 4-5
300 2x2,5 5 5-6
COLLETTORE OR - TETTO A FALDA
Descrizione/
Codice
150B1 2,5MQ TF OR
su richiesta
200B1 2,5MQ TF OR
3410316614064
200B1 5MQ TF OR
3410316614065
300B1 5MQ TF OR
su richiesta
COLLETTORE OR - TETTO PIANO
Descrizione/
Codice
150B1 2,5MQ TP OR
su richiesta
200B1 2,5MQ TP OR
3410316614164
200B1 5MQ TP OR
3410316614165
300B1 5MQ TP OR
su richiesta
COLLETTORE VT - A PARETE
Descrizione/
Codice
150B1 2,5MQ VT
su richiesta
200B1 2,5MQ VT
su richiesta
200B1 5MQ VT
su richiesta
300B1 5MQ VT
su richiesta
SISTEMI SENZA KIT DI FIS-
SAGGIO
CON COLLETTORI VERTICALI
Descrizione/
Codice
150B1 2,5MQ SZ CARP.
3410316614352
200B1 2,5MQ SZ CARP.
3410316614354
200B1 5MQ SZ CARP.
3410316614355
300B1 5MQ SZ CARP.
3410316614358
Kit di fissaggio e ulteriori componenti, vedi Accessori.
(*)
Sistemi progettati per utilizzo in aree ad elevato irraggiamento annuo > di 1600
Kw/hm
2
.
LEGENDA
1 Bollitore BOLLY
®
1 ST FB
2 Generatore (caldaia a gas)
3 Vaso di espansione
4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
Valvola deviatrice/miscelatore
termostatico
7 Gruppo di circolazione solare completo
8 Collettore/i solare/i
9 Impianto di riscaldamento
8
7
6
4
2
9
1
COLLETTORE VT - TETTO A FALDA
COLLETTORE VT - TETTO PIANO
Descrizione/
Codice
150B1 2,5MQ TP
COLLETTORE VT - INCASSO
Descrizione/
Codice
150B1 2,5MQ INCAS.
Descrizione/
Codice
150B1 2,5MQ TF
3410316614052
200B1 2,5MQ TF
3410316614054
200B1 5MQ TF
3410316614055
300B1 5MQ TF
3410316614058
3410316614152
3410316614252
200B1 2,5MQ TP
200B1 2,5MQ INCAS.
3410316614154
3410316614254
200B1 5MQ TP
200B1 5MQ INCAS.
3410316614155
3410316614255
300B1 5MQ TP
300B1 5MQ INCAS.
3410316614158
3410316614258
3
5
NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.
