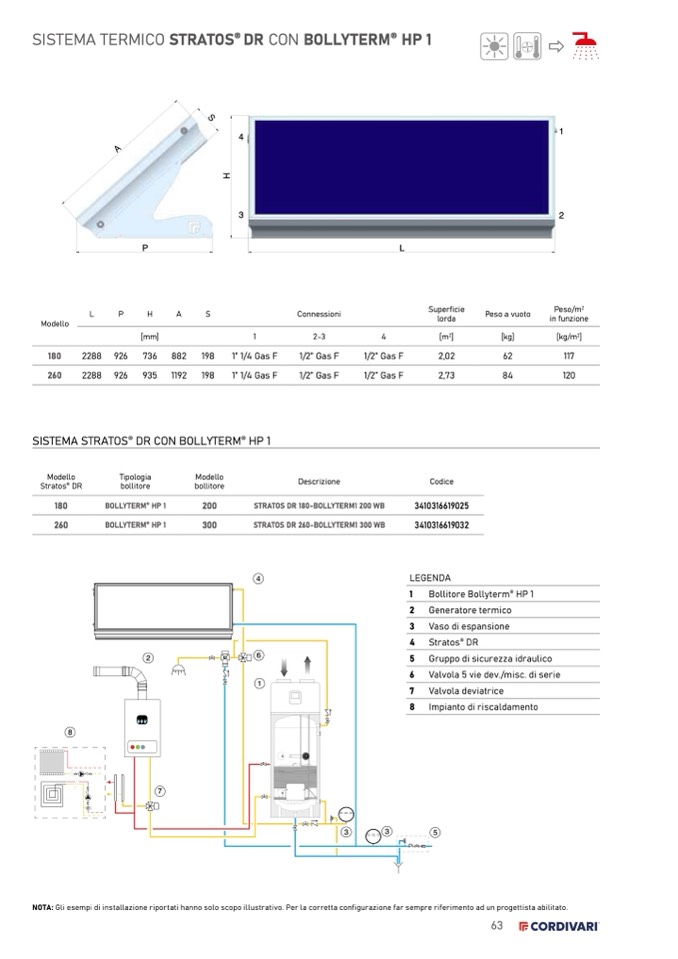

SISTEMA TERMICO STRATOS

®

DR CON BOLLYTERM

®

HP 1

Modello

L

P

H

A

S

[mm]

Connessioni

2-3

1/2” Gas F

1/2” Gas F

Descrizione

Superficie

lorda

[m

2

]

2,02

2,73

Codice

3410316619025

3410316619032

Peso a vuoto

[kg]

62

84

Peso/m

2

in funzione

[kg/m

2

]

117

120

180

2288 926 736 882 198

260

2288 926 935 1192 198

1

1” 1/4 Gas F

1” 1/4 Gas F

4

1/2” Gas F

1/2” Gas F

SISTEMA STRATOS

®

DR CON BOLLYTERM

®

HP 1

Modello

Stratos

®

DR

180

260

Tipologia

bollitore

BOLLYTERM

®

HP 1

BOLLYTERM

®

HP 1

Modello

bollitore

8

2

6

1

7

4

1

3

2

P

L

200

STRATOS DR 180-BOLLYTERM1 200 WB

300

STRATOS DR 260-BOLLYTERM1 300 WB

4

LEGENDA

1 Bollitore Bollyterm

®

HP 1

2 Generatore termico

3 Vaso di espansione

4 Stratos

®

DR

5 Gruppo di sicurezza idraulico

6 Valvola 5 vie dev./misc. di serie

7 Valvola deviatrice

8 Impianto di riscaldamento

3

3

5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

63
