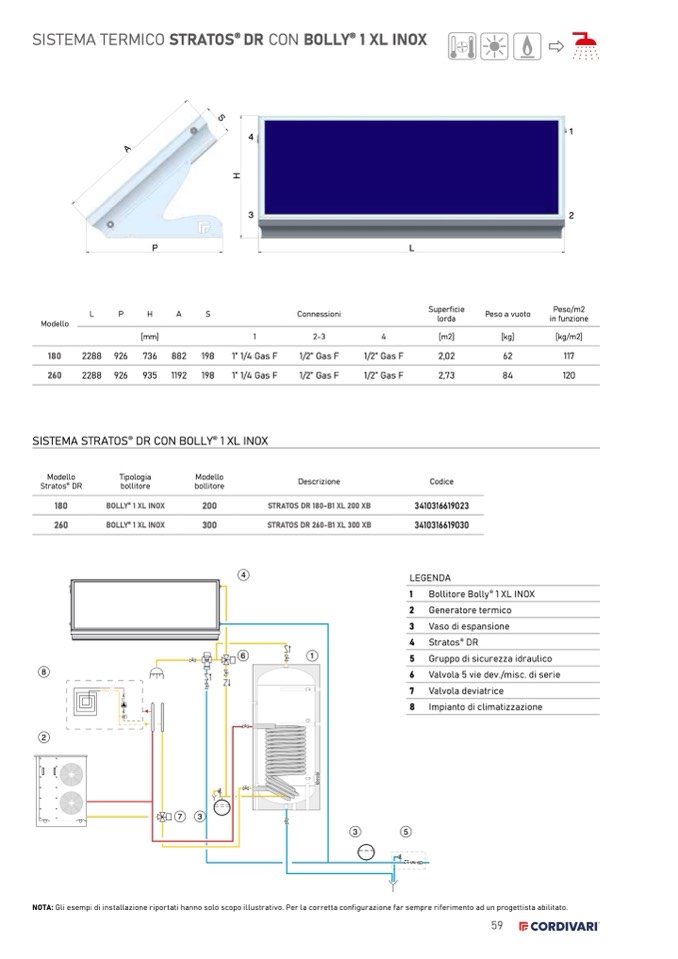

SISTEMA TERMICO STRATOS

®

DR CON BOLLY

®

1 XL INOX

Modello

L

P

H

A

S

[mm]

Connessioni

2-3

1/2” Gas F

1/2” Gas F

Descrizione

Superficie

lorda

[m2]

2,02

2,73

Codice

3410316619023

3410316619030

Peso a vuoto

[kg]

62

84

Peso/m2

in funzione

[kg/m2]

117

120

180

2288 926 736 882 198

260

2288 926 935 1192 198

1

1” 1/4 Gas F

1” 1/4 Gas F

4

1/2” Gas F

1/2” Gas F

SISTEMA STRATOS

®

DR CON BOLLY

®

1 XL INOX

Modello

Stratos

®

DR

180

260

Tipologia

Modello

bollitore

bollitore

BOLLY

®

1 XL INOX

200

BOLLY

®

1 XL INOX

300

STRATOS DR 180-B1 XL 200 XB

STRATOS DR 260-B1 XL 300 XB

8

2

7

3

4

1

3

2

P

L

4

6

1

LEGENDA

1 Bollitore Bolly

®

1 XL INOX

2 Generatore termico

3 Vaso di espansione

4 Stratos

®

DR

5 Gruppo di sicurezza idraulico

6 Valvola 5 vie dev./misc. di serie

7 Valvola deviatrice

8 Impianto di climatizzazione

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

3

5

59

A

H
