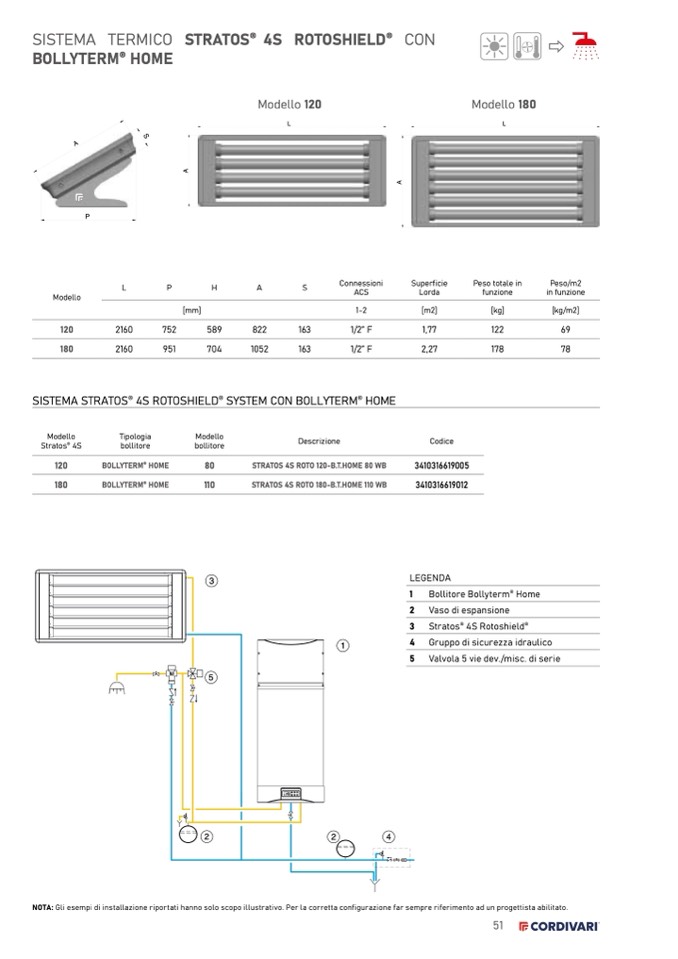

SISTEMA TERMICO STRATOS

®

4S ROTOSHIELD

®

CON

BOLLYTERM

®

HOME

P

Modello

120

180

L

L

P

H

A

S

Connessioni

ACS

1-2

1/2” F

1/2” F

Superficie

Lorda

[m2]

1,77

2,27

Codice

Peso totale in

funzione

[kg]

122

178

Peso/m2

in funzione

[kg/m2]

69

78

2160

752

2160

951

589

822

163

704

1052

163

[mm]

SISTEMA STRATOS

®

4S ROTOSHIELD

®

SYSTEM CON BOLLYTERM

®

HOME

Modello

Stratos

®

4S

120

180

Tipologia

bollitore

BOLLYTERM

®

HOME

BOLLYTERM

®

HOME

Modello

bollitore

Descrizione

Modello 120

Modello 180

L

L

80

STRATOS 4S ROTO 120-B.T.HOME 80 WB

110

STRATOS 4S ROTO 180-B.T.HOME 110 WB

3410316619005

3410316619012

3

5

1

LEGENDA

1 Bollitore Bollyterm

®

Home

2 Vaso di espansione

3 Stratos

®

4S Rotoshield

®

4 Gruppo di sicurezza idraulico

5 Valvola 5 vie dev./misc. di serie

2

2

4

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

1

2

51
