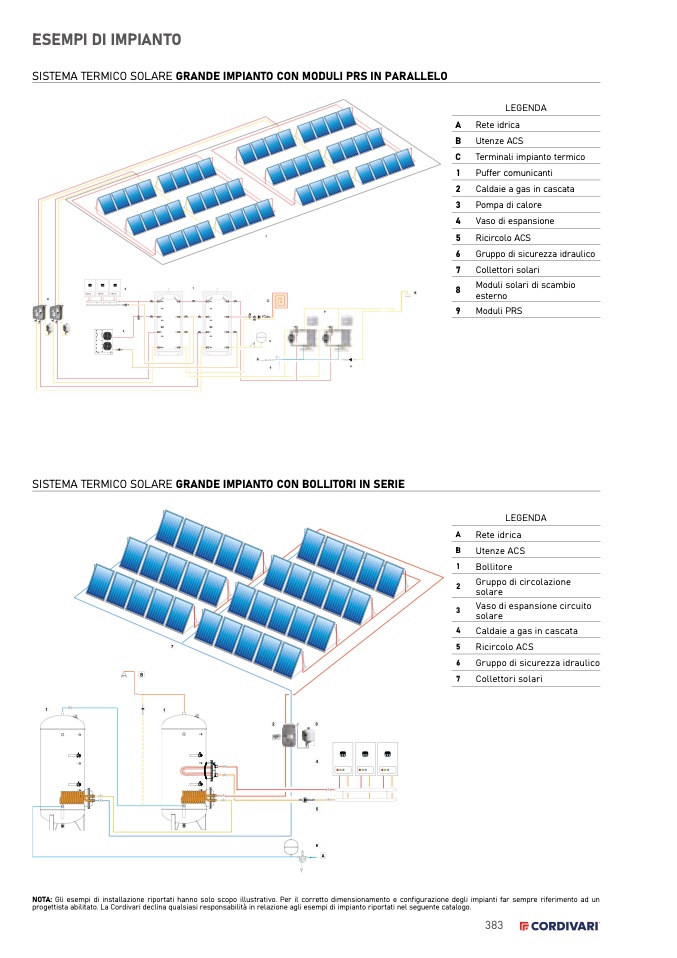

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE GRANDE IMPIANTO CON MODULI PRS IN PARALLELO

7

C

4

LEGENDA

A Rete idrica

B Utenze ACS

C Terminali impianto termico

1 Puffer comunicanti

2 Caldaie a gas in cascata

3 Pompa di calore

4 Vaso di espansione

5 Ricircolo ACS

6 Gruppo di sicurezza idraulico

7 Collettori solari

2

1

E

3

SISTEMA TERMICO SOLARE GRANDE IMPIANTO CON BOLLITORI IN SERIE

B

8

9 Moduli PRS

Moduli solari di scambio

esterno

8

M

9

A

6

5

LEGENDA

A

Rete idrica

B

Utenze ACS

1

Bollitore

Gruppo di circolazione

solare

Vaso di espansione circuito

solare

4

Caldaie a gas in cascata

2

3

7

5

6

Gruppo di sicurezza idraulico

Ricircolo ACS

7

Collettori solari

B

1

1

2

3

4

5

6

A

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
