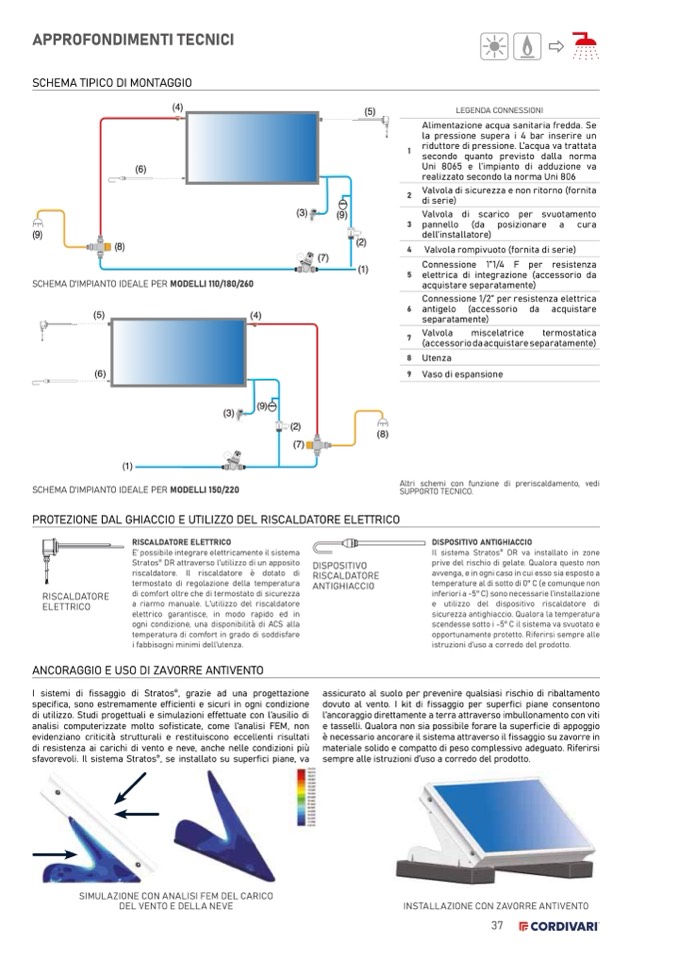

APPROFONDIMENTI TECNICI
SCHEMA TIPICO DI MONTAGGIO
(9)
HOT
(6)
(6)
(8)
1
2
Valvola di sicurezza e non ritorno (fornita
SCHEMA D'IMPIANTO IDEALE PER MODELLI 110/180/260
(5)
(4)
(1)
SCHEMA D'IMPIANTO IDEALE PER MODELLI 150/220
Altri schemi con funzione di preriscaldamento, vedi
SUPPORTO TECNICO.
(4)
(5)
(2)
(7)
(1)
LEGENDA CONNESSIONI
PROTEZIONE DAL GHIACCIO E UTILIZZO DEL RISCALDATORE ELETTRICO
RISCALDATORE
ELETTRICO
RISCALDATORE ELETTRICO
E’ possibile integrare elettricamente il sistema
Stratos
®
DR attraverso l’utilizzo di un apposito
riscaldatore. Il riscaldatore è dotato di
termostato di regolazione della temperatura
di comfort oltre che di termostato di sicurezza
a riarmo manuale. L’utilizzo del riscaldatore
elettrico garantisce, in modo rapido ed in
ogni condizione, una disponibilità di ACS alla
temperatura di comfort in grado di soddisfare
i fabbisogni minimi dell’utenza.
DISPOSITIVO
RISCALDATORE
ANTIGHIACCIO
DISPOSITIVO ANTIGHIACCIO
Il sistema Stratos
®
DR va installato in zone
prive del rischio di gelate. Qualora questo non
avvenga, e in ogni caso in cui esso sia esposto a
temperature al di sotto di 0° C (e comunque non
inferiori a -5° C) sono necessarie l’installazione
e utilizzo del dispositivo riscaldatore di
sicurezza antighiaccio. Qualora la temperatura
scendesse sotto i -5° C il sistema va svuotato e
opportunamente protetto. Riferirsi sempre alle
istruzioni d’uso a corredo del prodotto.
ANCORAGGIO E USO DI ZAVORRE ANTIVENTO
I sistemi di fissaggio di Stratos
®
, grazie ad una progettazione
specifica, sono estremamente efficienti e sicuri in ogni condizione
di utilizzo. Studi progettuali e simulazioni effettuate con l’ausilio di
analisi computerizzate molto sofisticate, come l’analisi FEM, non
evidenziano criticità strutturali e restituiscono eccellenti risultati
di resistenza ai carichi di vento e neve, anche nelle condizioni più
sfavorevoli. Il sistema Stratos
®
, se installato su superfici piane, va
SIMULAZIONE CON ANALISI FEM DEL CARICO
DEL VENTO E DELLA NEVE
assicurato al suolo per prevenire qualsiasi rischio di ribaltamento
dovuto al vento. I kit di fissaggio per superfici piane consentono
l’ancoraggio direttamente a terra attraverso imbullonamento con viti
e tasselli. Qualora non sia possibile forare la superficie di appoggio
è necessario ancorare il sistema attraverso il fissaggio su zavorre in
materiale solido e compatto di peso complessivo adeguato. Riferirsi
sempre alle istruzioni d’uso a corredo del prodotto.
INSTALLAZIONE CON ZAVORRE ANTIVENTO
(9)
(3)
(3)
(9)
di serie)
Valvola di scarico per svuotamento
3 pannello (da posizionare a cura
dell’installatore)
4 Valvola rompivuoto (fornita di serie)
Connessione 1”1/4 F per resistenza
5 elettrica di integrazione (accessorio da
acquistare separatamente)
Connessione 1/2” per resistenza elettrica
6 antigelo (accessorio da acquistare
separatamente)
7
Valvola
miscelatrice
termostatica
(accessorio da acquistare separatamente)
8 Utenza
9 Vaso di espansione
(2)
(7)
(8)
HOT
Alimentazione acqua sanitaria fredda. Se
la pressione supera i 4 bar inserire un
riduttore di pressione. L’acqua va trattata
secondo quanto previsto dalla norma
Uni 8065 e l’impianto di adduzione va
realizzato secondo la norma Uni 806
37
2
1
M
I
N
M
A
X
7
2
1
M
I
N
M
A
X
7
C
O
L
D
C
O
L
D
4
