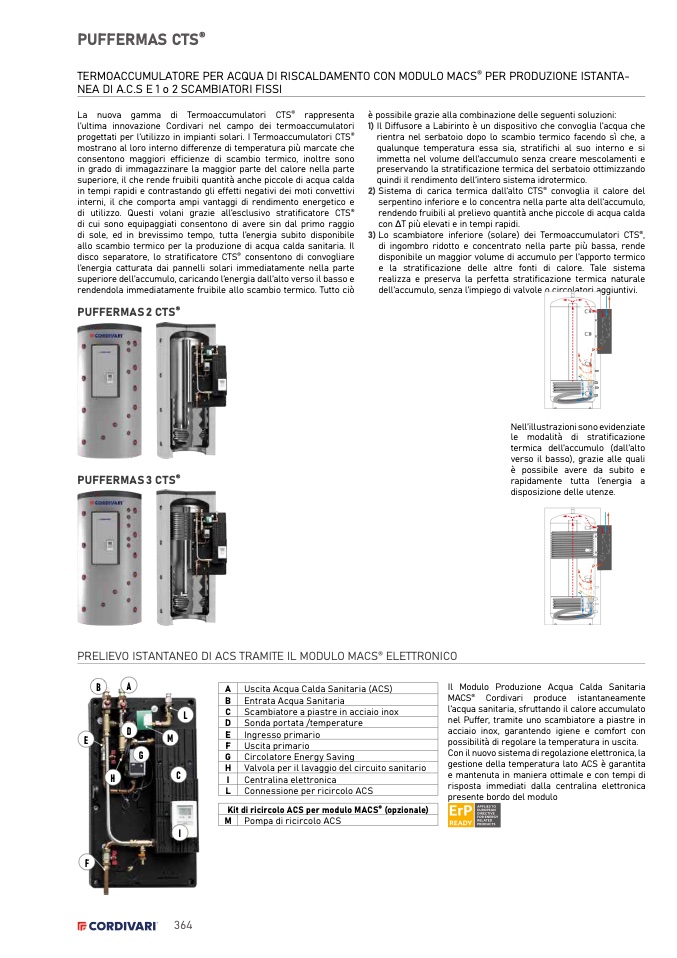

PUFFERMAS CTS

TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO CON MODULO MACS

PER PRODUZIONE ISTANTA-

NEA DI A.C.S E 1 o 2 SCAMBIATORI FISSI

La nuova gamma di Termoaccumulatori CTS

rappresenta

l’ultima innovazione Cordivari nel campo dei termoaccumulatori

progettati per l’utilizzo in impianti solari. I Termoaccumulatori CTS

mostrano al loro interno differenze di temperatura più marcate che

consentono maggiori efficienze di scambio termico, inoltre sono

in grado di immagazzinare la maggior parte del calore nella parte

superiore, il che rende fruibili quantità anche piccole di acqua calda

in tempi rapidi e contrastando gli effetti negativi dei moti convettivi

interni, il che comporta ampi vantaggi di rendimento energetico e

di utilizzo. Questi volani grazie all’esclusivo stratificatore CTS

di cui sono equipaggiati consentono di avere sin dal primo raggio

di sole, ed in brevissimo tempo, tutta l’energia subito disponibile

allo scambio termico per la produzione di acqua calda sanitaria. Il

disco separatore, lo stratificatore CTS

consentono di convogliare

l’energia catturata dai pannelli solari immediatamente nella parte

superiore dell’accumulo, caricando l’energia dall’alto verso il basso e

rendendola immediatamente fruibile allo scambio termico. Tutto ciò

PUFFERMAS 2 CTS

PUFFERMAS 3 CTS

PRELIEVO ISTANTANEO DI ACS TRAMITE IL MODULO MACS

ELETTRONICO

è possibile grazie alla combinazione delle seguenti soluzioni:

1) Il Diffusore a Labirinto è un dispositivo che convoglia l’acqua che

rientra nel serbatoio dopo lo scambio termico facendo sì che, a

qualunque temperatura essa sia, stratifichi al suo interno e si

immetta nel volume dell’accumulo senza creare mescolamenti e

preservando la stratificazione termica del serbatoio ottimizzando

quindi il rendimento dell’intero sistema idrotermico.

2) Sistema di carica termica dall’alto CTS

convoglia il calore del

serpentino inferiore e lo concentra nella parte alta dell’accumulo,

rendendo fruibili al prelievo quantità anche piccole di acqua calda

con ΔT più elevati e in tempi rapidi.

3) Lo scambiatore inferiore (solare) dei Termoaccumulatori CTS

di ingombro ridotto e concentrato nella parte più bassa, rende

disponibile un maggior volume di accumulo per l’apporto termico

e la stratificazione delle altre fonti di calore. Tale sistema

realizza e preserva la perfetta stratificazione termica naturale

dell’accumulo, senza l’impiego di valvole o circolatori aggiuntivi.

Nell’illustrazioni sono evidenziate

le modalità di stratificazione

termica dell’accumulo (dall’alto

verso il basso), grazie alle quali

è possibile avere da subito e

rapidamente tutta l’energia a

disposizione delle utenze.

B

A

A Uscita Acqua Calda Sanitaria (ACS)

B Entrata Acqua Sanitaria

L

C Scambiatore a piastre in acciaio inox

D Sonda portata /temperature

Il Modulo Produzione Acqua Calda Sanitaria

MACS

Cordivari produce istantaneamente

l’acqua sanitaria, sfruttando il calore accumulato

nel Puffer, tramite uno scambiatore a piastre in

acciaio inox, garantendo igiene e comfort con

possibilità di regolare la temperatura in uscita.

Con il nuovo sistema di regolazione elettronica, la

gestione della temperatura lato ACS è garantita

e mantenuta in maniera ottimale e con tempi di

risposta immediati dalla centralina elettronica

presente bordo del modulo

D

M

E Ingresso primario

E

F Uscita primario

G

G Circolatore Energy Saving

H Valvola per il lavaggio del circuito sanitario

H

C

I Centralina elettronica

L Connessione per ricircolo ACS

I

Kit di ricircolo ACS per modulo MACS

(opzionale)

M Pompa di ricircolo ACS
