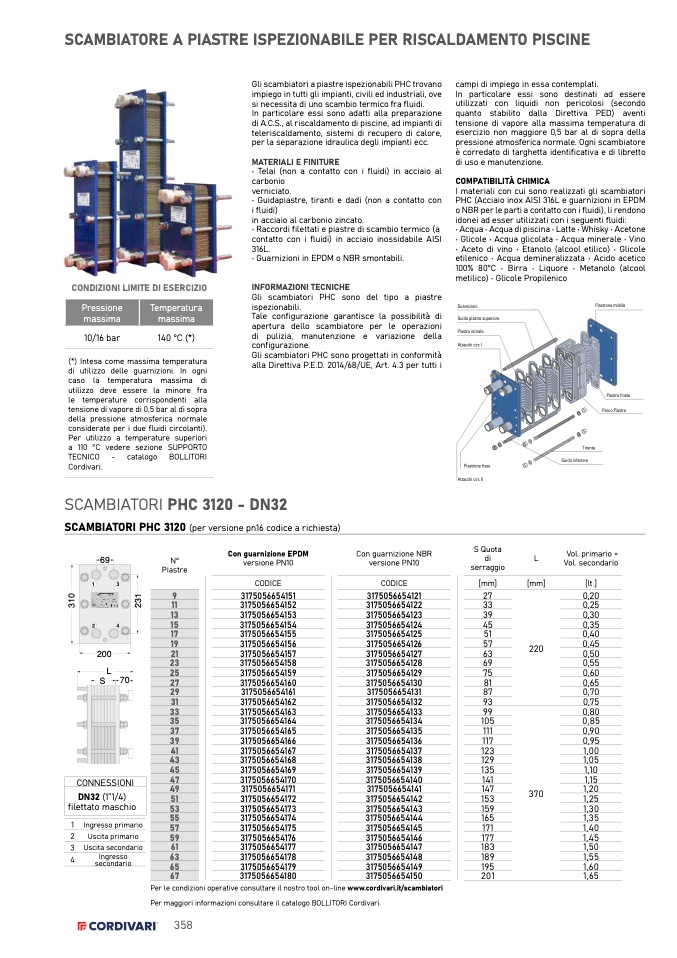

SCAMBIATORE A PIASTRE ISPEZIONABILE PER RISCALDAMENTO PISCINE

CONDIZIONI LIMITE DI ESERCIZIO

Gli scambiatori a piastre ispezionabili PHC trovano

impiegointuttigliimpianti,civiliedindustriali,ove

si necessita di uno scambio termico fra fluidi.

In particolare essi sono adatti alla preparazione

di A.C.S., al riscaldamento di piscine, ad impianti di

teleriscaldamento, sistemi di recupero di calore,

per la separazione idraulica degli impianti ecc.

MATERIALI E FINITURE

• Telai (non a contatto con i fluidi) in acciaio al

carbonio

verniciato.

• Guidapiastre, tiranti e dadi (non a contatto con

i fluidi)

in acciaio al carbonio zincato.

• Raccordi filettati e piastre di scambio termico (a

contatto con i fluidi) in acciaio inossidabile AISI

316L.

• Guarnizioni in EPDM o NBR smontabili.

INFORMAZIONI TECNICHE

Gli scambiatori PHC sono del tipo a piastre

ispezionabili.

Tale configurazione garantisce la possibilità di

apertura dello scambiatore per le operazioni

di pulizia, manutenzione e variazione della

configurazione.

Gli scambiatori PHC sono progettati in conformità

alla Direttiva P.E.D. 2014/68/UE, Art. 4.3 per tutti i

campi di impiego in essa contemplati.

In particolare essi sono destinati ad essere

utilizzati con liquidi non pericolosi (secondo

quanto stabilito dalla Direttiva PED) aventi

tensione di vapore alla massima temperatura di

esercizio non maggiore 0,5 bar al di sopra della

pressione atmosferica normale. Ogni scambiatore

è corredato di targhetta identificativa e di libretto

di uso e manutenzione.

COMPATIBILITÀ CHIMICA

I materiali con cui sono realizzati gli scambiatori

PHC (Acciaio inox AISI 316L e guarnizioni in EPDM

o NBR per le parti a contatto con i fluidi), li rendono

idonei ad esser utilizzati con i seguenti fluidi:

• Acqua • Acqua di piscina • Latte • Whisky • Acetone

• Glicole • Acqua glicolata • Acqua minerale • Vino

• Aceto di vino • Etanolo (alcool etilico) • Glicole

etilenico • Acqua demineralizzata • Acido acetico

100% 80°C • Birra • Liquore • Metanolo (alcool

metilico) • Glicole Propilenico

69

200

L

69

S

70

L

N

S

°

Piastre

70

Con guarnizione EPDM

versione PN10

CODICE

3175056654151

3175056654152

3175056654153

3175056654154

3175056654155

3175056654156

3175056654157

3175056654158

3175056654159

3175056654160

3175056654161

3175056654162

3175056654163

3175056654164

3175056654165

3175056654166

3175056654167

3175056654168

3175056654169

3175056654170

3175056654171

3175056654172

3175056654173

3175056654174

3175056654175

3175056654176

3175056654177

3175056654178

3175056654179

3175056654180

Con guarnizione NBR

versione PN10

CODICE

3175056654121

3175056654122

3175056654123

3175056654124

3175056654125

3175056654126

3175056654127

3175056654128

3175056654129

3175056654130

3175056654131

3175056654132

3175056654133

3175056654134

3175056654135

3175056654136

3175056654137

3175056654138

3175056654139

3175056654140

3175056654141

3175056654142

3175056654143

3175056654144

3175056654145

3175056654146

3175056654147

3175056654148

3175056654149

3175056654150

L

[mm]

220

370

Vol. primario =

Vol. secondario

[lt ]

0,20

0,25

0,30

0,35

0,40

0,45

0,50

0,55

0,60

0,65

0,70

0,75

0,80

0,85

0,90

0,95

1,00

1,05

1,10

1,15

1,20

1,25

1,30

1,35

1,40

1,45

1,50

1,55

1,60

1,65

1

3

2

4

200

CONNESSIONI

Ingresso primario

Uscita primario

Uscita secondario

Ingresso

secondario

1

2

3

4

10/16 bar

140 °C (*)

Guarnizioni

Guida piastre superiore

Piastra iniziale

Attacchi circ I

Piastrone fisso

Attacchi circ II

S Quota

di

serraggio

[mm]

27

33

39

45

51

57

63

69

75

81

87

93

99

105

111

117

123

129

135

141

147

153

159

165

171

177

183

189

195

201

Piastrone mobile

Piastra finale

Pacco Piastre

(*) Intesa come massima temperatura

di utilizzo delle guarnizioni. In ogni

caso la temperatura massima di

utilizzo deve essere la minore fra

le temperature corrispondenti alla

tensione di vapore di 0,5 bar al di sopra

della pressione atmosferica normale

considerate per i due fluidi circolanti).

Per utilizzo a temperature superiori

a 110 °C vedere sezione SUPPORTO

TECNICO - catalogo BOLLITORI

Cordivari.

Tirante

Guida inferiore

SCAMBIATORI PHC 3120 - DN32

SCAMBIATORI PHC 3120 (per versione pn16 codice a richiesta)

Per le condizioni operative consultare il nostro tool on-line www.cordivari.it/scambiatori

Per maggiori informazioni consultare il catalogo BOLLITORI Cordivari.

358

Pressione

massima

Temperatura

massima

1

3

2

4

3

1

0

2

3

1

3

1

0

2

3

1

9

11

13

15

17

19

21

23

25

27

29

31

33

35

37

39

41

43

45

47

DN32 (1’’1/4)

filettato maschio

49

51

53

55

57

59

61

63

65

67
