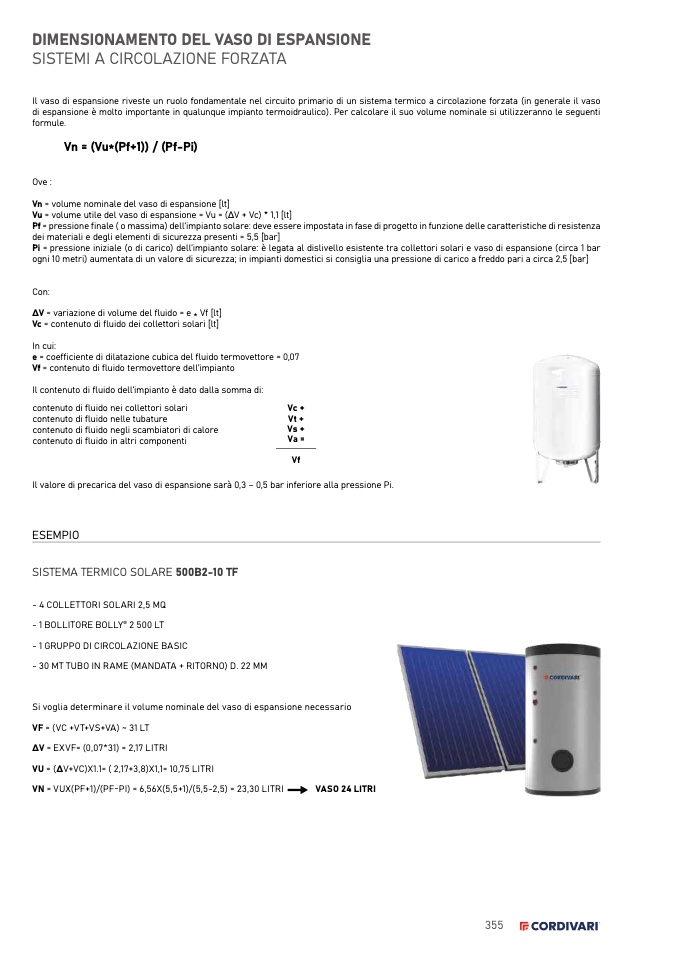

DIMENSIONAMENTO DEL VASO DI ESPANSIONE
SISTEMI A CIRCOLAZIONE FORZATA
Il vaso di espansione riveste un ruolo fondamentale nel circuito primario di un sistema termico a circolazione forzata (in generale il vaso
di espansione è molto importante in qualunque impianto termoidraulico). Per calcolare il suo volume nominale si utilizzeranno le seguenti
formule.
Vn = (Vu*(Pf+1)) / (Pf-Pi)
Ove :
Vn = volume nominale del vaso di espansione [lt]
Vu = volume utile del vaso di espansione = Vu = (ΔV + Vc) * 1,1 [lt]
Pf = pressione finale ( o massima) dell’impianto solare: deve essere impostata in fase di progetto in funzione delle caratteristiche di resistenza
dei materiali e degli elementi di sicurezza presenti = 5,5 [bar]
Pi = pressione iniziale (o di carico) dell’impianto solare: è legata al dislivello esistente tra collettori solari e vaso di espansione (circa 1 bar
ogni 10 metri) aumentata di un valore di sicurezza; in impianti domestici si consiglia una pressione di carico a freddo pari a circa 2,5 [bar]
Con:
ΔV = variazione di volume del fluido = e * Vf [lt]
Vc = contenuto di fluido dei collettori solari [lt]
In cui:
e = coefficiente di dilatazione cubica del fluido termovettore = 0,07
Vf = contenuto di fluido termovettore dell’impianto
Il contenuto di fluido dell’impianto è dato dalla somma di:
contenuto di fluido nei collettori solari
contenuto di fluido nelle tubature
contenuto di fluido negli scambiatori di calore
contenuto di fluido in altri componenti
Vc +
Vt +
Vs +
Va =
Vf
Il valore di precarica del vaso di espansione sarà 0,3 – 0,5 bar inferiore alla pressione Pi.
ESEMPIO
SISTEMA TERMICO SOLARE 500B2-10 TF
- 4 COLLETTORI SOLARI 2,5 MQ
- 1 BOLLITORE BOLLY
®
2 500 LT
- 1 GRUPPO DI CIRCOLAZIONE BASIC
- 30 MT TUBO IN RAME (MANDATA + RITORNO) D. 22 MM
Si voglia determinare il volume nominale del vaso di espansione necessario
VF = (VC +VT+VS+VA) ~ 31 LT
ΔV = EXVF= (0,07*31) = 2,17 LITRI
VU = (ΔV+VC)X1.1= ( 2,17+3,8)X1,1= 10,75 LITRI
VN = VUX(PF+1)/(PF-PI) = 6,56X(5,5+1)/(5,5-2,5) = 23,30 LITRI
VASO 24 LITRI
