INCLINAZIONE DEI COLLETTORI SOLARI
FUNZIONAMENTO ESTIVO
L - 15°
FUNZIONAMENTO ANNUALE
L +_ 15°
FUNZIONAMENTO INVERNALE
L + 15°
ENERGIA SOLARE

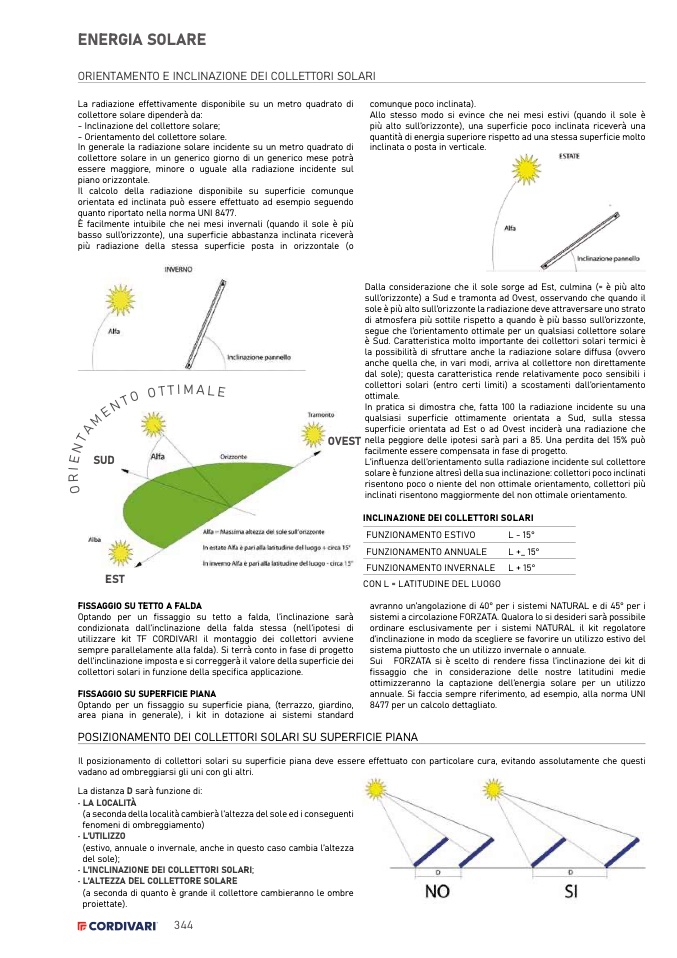

ORIENTAMENTO E INCLINAZIONE DEI COLLETTORI SOLARI
La radiazione effettivamente disponibile su un metro quadrato di
collettore solare dipenderà da:
- Inclinazione del collettore solare;
- Orientamento del collettore solare.
In generale la radiazione solare incidente su un metro quadrato di
collettore solare in un generico giorno di un generico mese potrà
essere maggiore, minore o uguale alla radiazione incidente sul
piano orizzontale.
Il calcolo della radiazione disponibile su superficie comunque
orientata ed inclinata può essere effettuato ad esempio seguendo
quanto riportato nella norma UNI 8477.
È facilmente intuibile che nei mesi invernali (quando il sole è più
basso sull’orizzonte), una superficie abbastanza inclinata riceverà
più radiazione della stessa superficie posta in orizzontale (o
comunque poco inclinata).
Allo stesso modo si evince che nei mesi estivi (quando il sole è
più alto sull’orizzonte), una superficie poco inclinata riceverà una
quantità di energia superiore rispetto ad una stessa superficie molto
inclinata o posta in verticale.
Dalla considerazione che il sole sorge ad Est, culmina (= è più alto
sull’orizzonte) a Sud e tramonta ad Ovest, osservando che quando il
sole è più alto sull’orizzonte la radiazione deve attraversare uno strato
di atmosfera più sottile rispetto a quando è più basso sull’orizzonte,
segue che l’orientamento ottimale per un qualsiasi collettore solare
è Sud. Caratteristica molto importante dei collettori solari termici è
la possibilità di sfruttare anche la radiazione solare diffusa (ovvero
anche quella che, in vari modi, arriva al collettore non direttamente
dal sole); questa caratteristica rende relativamente poco sensibili i
collettori solari (entro certi limiti) a scostamenti dall’orientamento
ottimale.
In pratica si dimostra che, fatta 100 la radiazione incidente su una
qualsiasi superficie ottimamente orientata a Sud, sulla stessa
superficie orientata ad Est o ad Ovest inciderà una radiazione che
OVEST nella peggiore delle ipotesi sarà pari a 85. Una perdita del 15% può
facilmente essere compensata in fase di progetto.
L’influenza dell’orientamento sulla radiazione incidente sul collettore
solare è funzione altresì della sua inclinazione: collettori poco inclinati
risentono poco o niente del non ottimale orientamento, collettori più
inclinati risentono maggiormente del non ottimale orientamento.
CON L = LATITUDINE DEL LUOGO
avranno un’angolazione di 40° per i sistemi NATURAL e di 45° per i
sistemi a circolazione FORZATA. Qualora lo si desideri sarà possibile
ordinare esclusivamente per i sistemi NATURAL il kit regolatore
d’inclinazione in modo da scegliere se favorire un utilizzo estivo del
sistema piuttosto che un utilizzo invernale o annuale.
Sui FORZATA si è scelto di rendere fissa l’inclinazione dei kit di
fissaggio che in considerazione delle nostre latitudini medie
ottimizzeranno la captazione dell’energia solare per un utilizzo
annuale. Si faccia sempre riferimento, ad esempio, alla norma UNI
8477 per un calcolo dettagliato.
SUD
EST
I
M
A
L
E
FISSAGGIO SU TETTO A FALDA
Optando per un fissaggio su tetto a falda, l’inclinazione sarà
condizionata dall’inclinazione della falda stessa (nell’ipotesi di
utilizzare kit TF CORDIVARI il montaggio dei collettori avviene
sempre parallelamente alla falda). Si terrà conto in fase di progetto
dell’inclinazione imposta e si correggerà il valore della superficie dei
collettori solari in funzione della specifica applicazione.
FISSAGGIO SU SUPERFICIE PIANA
Optando per un fissaggio su superficie piana, (terrazzo, giardino,
area piana in generale), i kit in dotazione ai sistemi standard
POSIZIONAMENTO DEI COLLETTORI SOLARI SU SUPERFICIE PIANA
Il posizionamento di collettori solari su superficie piana deve essere effettuato con particolare cura, evitando assolutamente che questi
vadano ad ombreggiarsi gli uni con gli altri.
La distanza D sarà funzione di:
• LA LOCALITÀ
(a seconda della località cambierà l’altezza del sole ed i conseguenti
fenomeni di ombreggiamento)
• L’UTILIZZO
(estivo, annuale o invernale, anche in questo caso cambia l’altezza
del sole);
• L’INCLINAZIONE DEI COLLETTORI SOLARI;
• L’ALTEZZA DEL COLLETTORE SOLARE
(a seconda di quanto è grande il collettore cambieranno le ombre
proiettate).
