COMFORT BOX
®
ONE 12 KW
BOLLY
®
1 HY XL POLYWARM
®
/ INOX

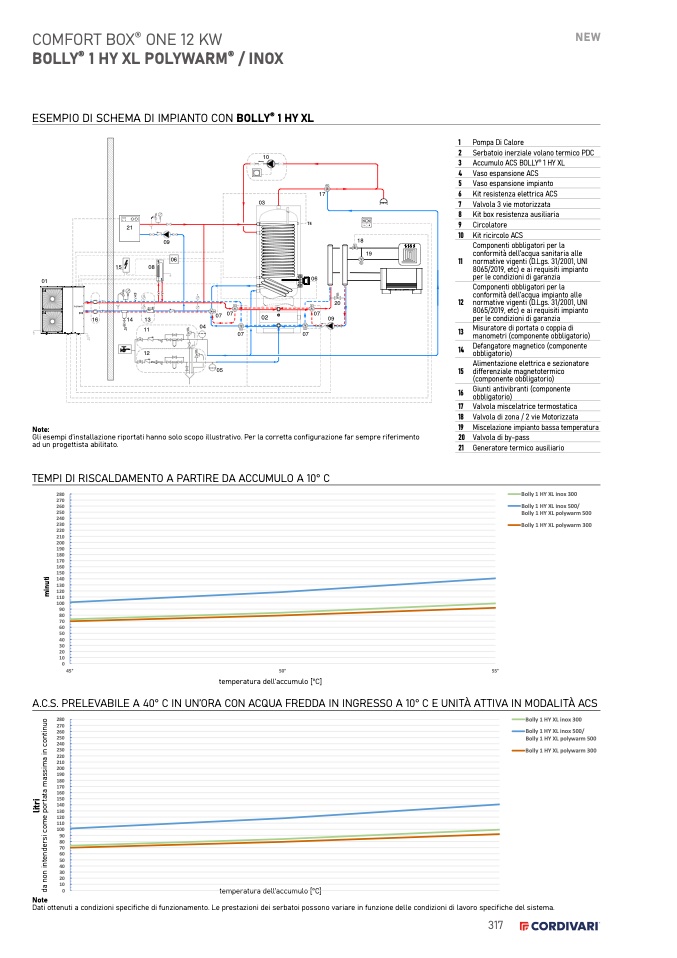

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
1 HY XL
NEW
Pompa Di Calore
Serbatoio inerziale volano termico PDC
Accumulo ACS BOLLY
®
1 HY XL
Vaso espansione ACS
Vaso espansione impianto
Kit resistenza elettrica ACS
Valvola 3 vie motorizzata
Kit box resistenza ausiliaria
Circolatore
Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Misuratore di portata o coppia di
manometri (componente obbligatorio)
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
differenziale magnetotermico
(componente obbligatorio)
Giunti antivibranti (componente
obbligatorio)
Valvola miscelatrice termostatica
Valvola di zona / 2 vie Motorizzata
Miscelazione impianto bassa temperatura
Valvola di by-pass
Generatore termico ausiliario
21
09
18
E
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento
ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
280
270
260
250
240
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
Bolly 1 HY XL inox 300
Bolly 1 HY XL inox 500/
Bolly 1 HY XL polywarm 500
Bolly 1 HY XL polywarm 300
280
270
260
250
240
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
45°
Bolly 1 HY XL inox 300
Bolly 1 HY XL inox 500/
Bolly 1 HY XL polywarm 500
Bolly 1 HY XL polywarm 300
45°
50°
55°
10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
T4
M
17
06
temperatura dell’accumulo [°C]
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
temperatura dell’accumulo [°C]
20
09
M
19
50°
55°
Note
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
317
03
15
08
06
01
