COMFORT BOX
®
ONE 9 KW
BOLLY
®
1 XL POLYWARM
®
/ INOX

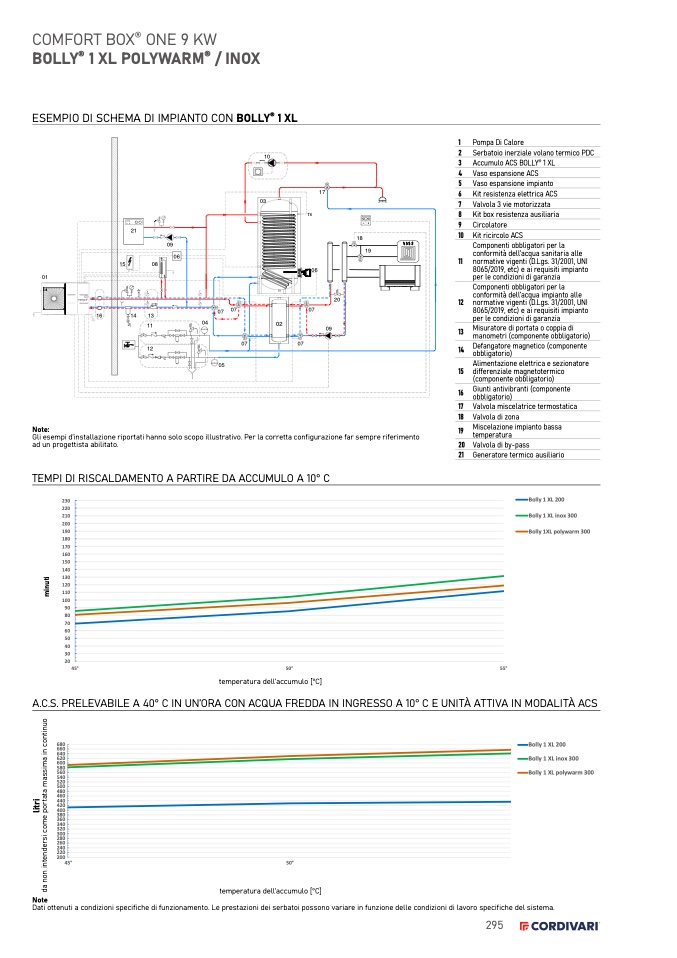

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
1 XL
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
Bolly 1 XL 200
Bolly 1 XL inox 300
Bolly 1XL polywarm 300
45°
50°
55°
16
1
4
13
11
12
04
07
07
07
21
09
E
18
19
06
07
09
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento
ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
01
THERMA
V
T
P
E
E
20
05
10
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
Pompa Di Calore
Serbatoio inerziale volano termico PDC
Accumulo ACS BOLLY
®
1 XL
Vaso espansione ACS
Vaso espansione impianto
Kit resistenza elettrica ACS
Valvola 3 vie motorizzata
Kit box resistenza ausiliaria
Circolatore
Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Misuratore di portata o coppia di
manometri (componente obbligatorio)
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
differenziale magnetotermico
(componente obbligatorio)
Giunti antivibranti (componente
obbligatorio)
Valvola miscelatrice termostatica
Valvola di zona
Miscelazione impianto bassa
temperatura
Valvola di by-pass
Generatore termico ausiliario
07
17
T4
temperatura dell’accumulo [°C]
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
680
660
640
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
45°
Bolly 1 XL 200
Bolly 1 XL inox 300
Bolly 1 XL polywarm 300
50°
temperatura dell’accumulo [°C]
Note
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
