STRATOS

®

4S - APPROFONDIMENTI TECNICI

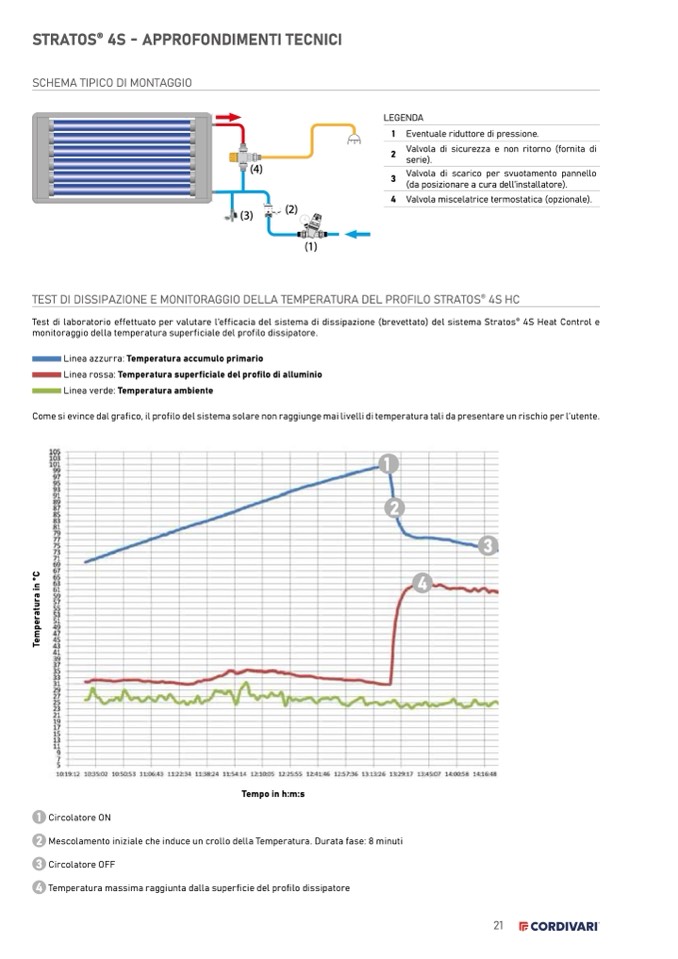

SCHEMA TIPICO DI MONTAGGIO

TOH

(4)

(2)

(1)

LEGENDA

1 Eventuale riduttore di pressione.

2

Valvola di sicurezza e non ritorno (fornita di

serie).

3

Valvola di scarico per svuotamento pannello

(da posizionare a cura dell’installatore).

4 Valvola miscelatrice termostatica (opzionale).

(3)

TEST DI DISSIPAZIONE E MONITORAGGIO DELLA TEMPERATURA DEL PROFILO STRATOS

®

4S HC

Test di laboratorio effettuato per valutare l’efficacia del sistema di dissipazione (brevettato) del sistema Stratos

®

4S Heat Control e

monitoraggio della temperatura superficiale del profilo dissipatore.

Linea azzurra: Temperatura accumulo primario

Linea rossa: Temperatura superficiale del profilo di alluminio

Linea verde: Temperatura ambiente

Come si evince dal grafico, il profilo del sistema solare non raggiunge mai livelli di temperatura tali da presentare un rischio per l’utente.

Tempo in h:m:s

1 CircolatoreON

2 Mescolamento iniziale che induce un crollo della Temperatura. Durata fase: 8 minuti

3 Circolatore OFF

4 Temperatura massima raggiunta dalla superficie del profilo dissipatore

1

2

3

4
