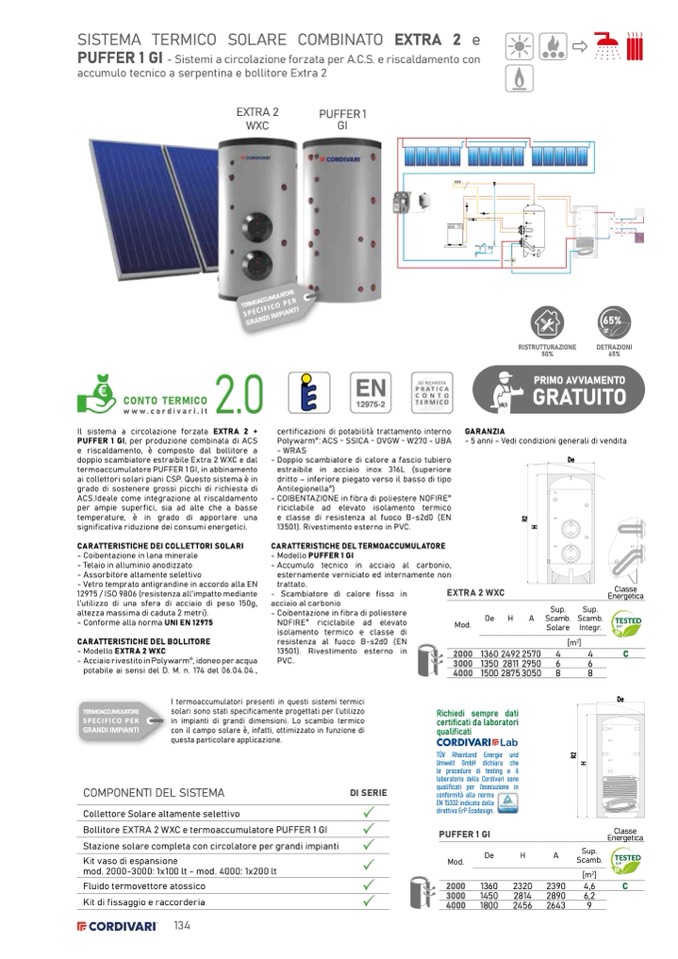

SISTEMA TERMICO SOLARE COMBINATO EXTRA 2 e
PUFFER 1 GI - Sistemi a circolazione forzata per A.C.S. e riscaldamento con
accumulo tecnico a serpentina e bollitore Extra 2
EXTRA 2
WXC
GI
www.cordivari.it
Il sistema a circolazione forzata EXTRA 2 +
PUFFER 1 GI, per produzione combinata di ACS
e riscaldamento, è composto dal bollitore a
doppio scambiatore estraibile Extra 2 WXC e dal
termoaccumulatore PUFFER 1 GI, in abbinamento
ai collettori solari piani CSP. Questo sistema è in
grado di sostenere grossi picchi di richiesta di
ACS.Ideale come integrazione al riscaldamento
per ampie superfici, sia ad alte che a basse
temperature, è in grado di apportare una
significativa riduzione dei consumi energetici.
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
- Telaio in alluminio anodizzato
- Assorbitore altamente selettivo
- Vetro temprato antigrandine in accordo alla EN
12975 / ISO 9806 (resistenza all’impatto mediante
l’utilizzo di una sfera di acciaio di peso 150g,
altezza massima di caduta 2 metri).
- Conforme alla norma UNI EN 12975
CARATTERISTICHE DEL BOLLITORE
- Modello EXTRA 2 WXC
- Acciaio rivestito in Polywarm
®
, idoneo per acqua
potabile ai sensi del D. M. n. 174 del 06.04.04.,
certificazioni di potabilità trattamento interno
Polywarm
®
: ACS - SSICA - DVGW - W270 - UBA
- WRAS
- Doppio scambiatore di calore a fascio tubiero
estraibile in acciaio inox 316L (superiore
dritto – inferiore piegato verso il basso di tipo
Antilegionella
®
)
- COIBENTAZIONE in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico
e classe di resistenza al fuoco B-s2d0 (EN
13501). Rivestimento esterno in PVC.
CARATTERISTICHE DEL TERMOACCUMULATORE
- Modello PUFFER 1 GI
- Accumulo tecnico in acciaio al carbonio,
esternamente verniciato ed internamente non
trattato.
- Scambiatore di calore fisso in
EXTRA 2 WXC
acciaio al carbonio
- Coibentazione in fibra di poliestere
NOFIRE
®
riciclabile ad elevato
Mod.
isolamento termico e classe di
resistenza al fuoco B-s2d0 (EN
13501). Rivestimento esterno in
De
2.0
SU RICHIESTA
PRIMO AVVIAMENTO
GRATUITO
GARANZIA
- 5 anni - Vedi condizioni generali di vendita
EN
CONTO TERMICO
12975-2
PRATICA
CONTO
TERMICO
I termoaccumulatori presenti in questi sistemi termici
solari sono stati specificamente progettati per l’utilizzo
in impianti di grandi dimensioni. Lo scambio termico
con il campo solare è, infatti, ottimizzato in funzione di
questa particolare applicazione.
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
Bollitore EXTRA 2 WXC e termoaccumulatore PUFFER 1 GI
Stazione solare completa con circolatore per grandi impianti
Kit vaso di espansione
mod. 2000-3000: 1x100 lt - mod. 4000: 1x200 lt
Fluido termovettore atossico
Kit di fissaggio e raccorderia
DI SERIE
TÜV Rheinland Energie und
Umwelt GmbH dichiara che
le procedure di testing e il
laboratorio della Cordivari sono
qualificati per l’esecuzione in
conformità alla norma
134
PVC.
3000 1350 2811 2950
4000 1500 2875 3050
Richiedi sempre dati
certificati da laboratori
qualificati
6
8
PUFFER 1
a
Mod.
2000
3000
4000
De
H
A
Sup.
Scamb.
1360 2320
1450 2814
1800 2456
EN 15332 indicata dalla
direttiva ErP Ecodesign.
PUFFER 1 GI
De
H
A
Sup.
Scamb.
2000 136024922570 4
[m
2
]
4
6
8
RISTRUTTURAZIONE
50%
65%
Sup.
Scamb.
Solare Integr.
Classe
Energetica
C
De
Classe
Energetica
C
[m
2
]
2390
4,6
2890
6,2
2643
9
65%
