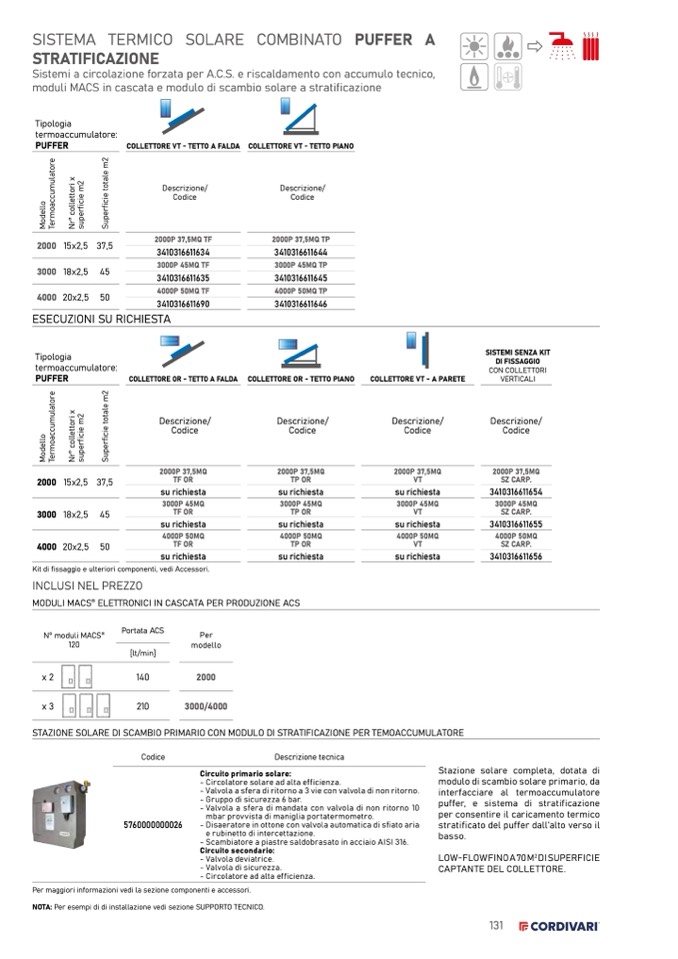

SISTEMA TERMICO SOLARE COMBINATO PUFFER A
STRATIFICAZIONE
Sistemi a circolazione forzata per A.C.S. e riscaldamento con accumulo tecnico,
moduli MACS in cascata e modulo di scambio solare a stratificazione
Tipologia
termoaccumulatore:
PUFFER
2000 15x2,5 37,5
3000 18x2,5 45
4000 20x2,5 50
COLLETTORE VT - TETTO A FALDA
Descrizione/
Codice
2000P 37,5MQ TF
3410316611634
3000P 45MQ TF
3410316611635
4000P 50MQ TF
3410316611690
COLLETTORE VT - TETTO PIANO
Descrizione/
Codice
2000P 37,5MQ TP
3410316611644
3000P 45MQ TP
3410316611645
4000P 50MQ TP
3410316611646
COLLETTORE OR - TETTO PIANO
Descrizione/
Codice
2000P 37,5MQ
TP OR
su richiesta
3000P 45MQ
TP OR
su richiesta
4000P 50MQ
TP OR
su richiesta
ESECUZIONI SU RICHIESTA
Tipologia
termoaccumulatore:
PUFFER
2000 15x2,5 37,5
3000 18x2,5 45
4000 20x2,5 50
COLLETTORE OR - TETTO A FALDA
Descrizione/
Codice
2000P 37,5MQ
TF OR
su richiesta
3000P 45MQ
TF OR
su richiesta
4000P 50MQ
TF OR
su richiesta
COLLETTORE VT - A PARETE
Descrizione/
Codice
2000P 37,5MQ
VT
su richiesta
3000P 45MQ
VT
su richiesta
4000P 50MQ
VT
su richiesta
SISTEMI SENZA KIT
DI FISSAGGIO
CON COLLETTORI
VERTICALI
Descrizione/
Codice
2000P 37,5MQ
SZ CARP.
3410316611654
3000P 45MQ
SZ CARP.
3410316611655
4000P 50MQ
SZ CARP.
3410316611656
Kit di fissaggio e ulteriori componenti, vedi Accessori.
INCLUSI NEL PREZZO
MODULI MACS
®
ELETTRONICI IN CASCATA PER PRODUZIONE ACS
N° moduli MACS
®
Portata ACS
Per
120
[lt/min]
modello
x2
140
2000
x 3
210
3000/4000
STAZIONE SOLARE DI SCAMBIO PRIMARIO CON MODULO DI STRATIFICAZIONE PER TEMOACCUMULATORE
Codice
5760000000026
Per maggiori informazioni vedi la sezione componenti e accessori.
NOTA: Per esempi di di installazione vedi sezione SUPPORTO TECNICO.
Descrizione tecnica
Circuito primario solare:
- Circolatore solare ad alta efficienza.
- Valvola a sfera di ritorno a 3 vie con valvola di non ritorno.
- Gruppo di sicurezza 6 bar.
- Valvola a sfera di mandata con valvola di non ritorno 10
Stazione solare completa, dotata di
modulo di scambio solare primario, da
interfacciare al termoaccumulatore
puffer, e sistema di stratificazione
per consentire il caricamento termico
stratificato del puffer dall’alto verso il
basso.
LOW-FLOW FINO A 70 M
2
DI SUPERFICIE
CAPTANTE DEL COLLETTORE.
mbar provvista di maniglia portatermometro.
- Disaeratore in ottone con valvola automatica di sfiato aria
e rubinetto di intercettazione.
- Scambiatore a piastre saldobrasato in acciaio AISI 316.
Circuito secondario:
- Valvola deviatrice.
- Valvola di sicurezza.
- Circolatore ad alta efficienza.
131
