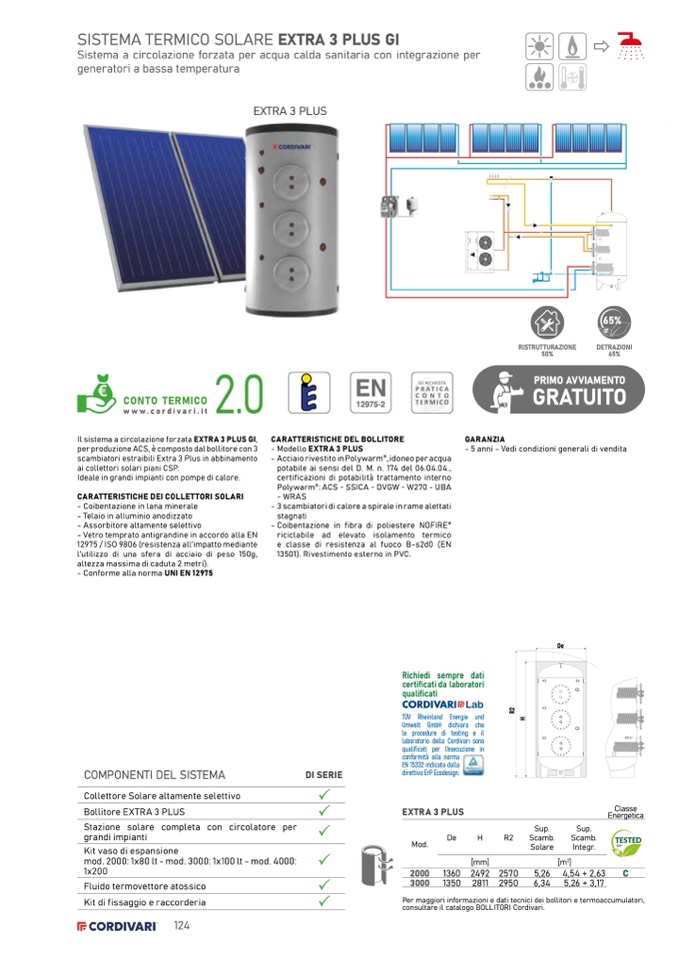

SISTEMA TERMICO SOLARE EXTRA 3 PLUS GI
Sistema a circolazione forzata per acqua calda sanitaria con integrazione per
generatori a bassa temperatura
EXTRA 3 PLUS
CONTO TERMICO
www.cordivari.it
PRATICA
CONTO
TERMICO
Il sistema a circolazione forzata EXTRA 3 PLUS GI,
per produzione ACS, è composto dal bollitore con 3
scambiatori estraibili Extra 3 Plus in abbinamento
ai collettori solari piani CSP.
Ideale in grandi impianti con pompe di calore.
CARATTERISTICHE DEI COLLETTORI SOLARI
- Coibentazione in lana minerale
- Telaio in alluminio anodizzato
- Assorbitore altamente selettivo
- Vetro temprato antigrandine in accordo alla EN
12975 / ISO 9806 (resistenza all’impatto mediante
l’utilizzo di una sfera di acciaio di peso 150g,
altezza massima di caduta 2 metri).
- Conforme alla norma UNI EN 12975
CARATTERISTICHE DEL BOLLITORE
- Modello EXTRA 3 PLUS
- Acciaio rivestito in Polywarm
®
, idoneo per acqua
potabile ai sensi del D. M. n. 174 del 06.04.04.,
certificazioni di potabilità trattamento interno
Polywarm
®
: ACS - SSICA - DVGW - W270 - UBA
- WRAS
- 3 scambiatori di calore a spirale in rame alettati
stagnati
- Coibentazione in fibra di poliestere NOFIRE
®
riciclabile ad elevato isolamento termico
e classe di resistenza al fuoco B-s2d0 (EN
13501). Rivestimento esterno in PVC.
COMPONENTI DEL SISTEMA
Collettore Solare altamente selettivo
Stazione solare completa con circolatore per
grandi impianti
Kit vaso di espansione
mod. 2000: 1x80 lt - mod. 3000: 1x100 lt - mod. 4000:
1x200
EN 15332 indicata dalla
direttiva ErP Ecodesign.
Bollitore EXTRA 3 PLUS
DI SERIE
EXTRA 3 PLUS
Mod.
De
H
R2
Classe
Energetica
Fluido termovettore atossico
Kit di fissaggio e raccorderia
2000 1360 2492 2570
3000 1350 2811 2950
5,26 4,54 + 2,63
C
6,34 5,26 + 3,17
124
2.0
EN
12975-2
SU RICHIESTA
PRIMO AVVIAMENTO
GRATUITO
GARANZIA
- 5 anni - Vedi condizioni generali di vendita
Richiedi sempre dati
certificati da laboratori
qualificati
TÜV Rheinland Energie und
Umwelt GmbH dichiara che
le procedure di testing e il
laboratorio della Cordivari sono
qualificati per l’esecuzione in
conformità alla norma
RISTRUTTURAZIONE
50%
65%
[mm]
[m
2
]
Per maggiori informazioni e dati tecnici dei bollitori e termoaccumulatori,
consultare il catalogo BOLLITORI Cordivari.
De
Sup.
Sup.
Scamb.
Scamb.
Solare
Integr.
65%
DETRAZIONI
H
R
2
