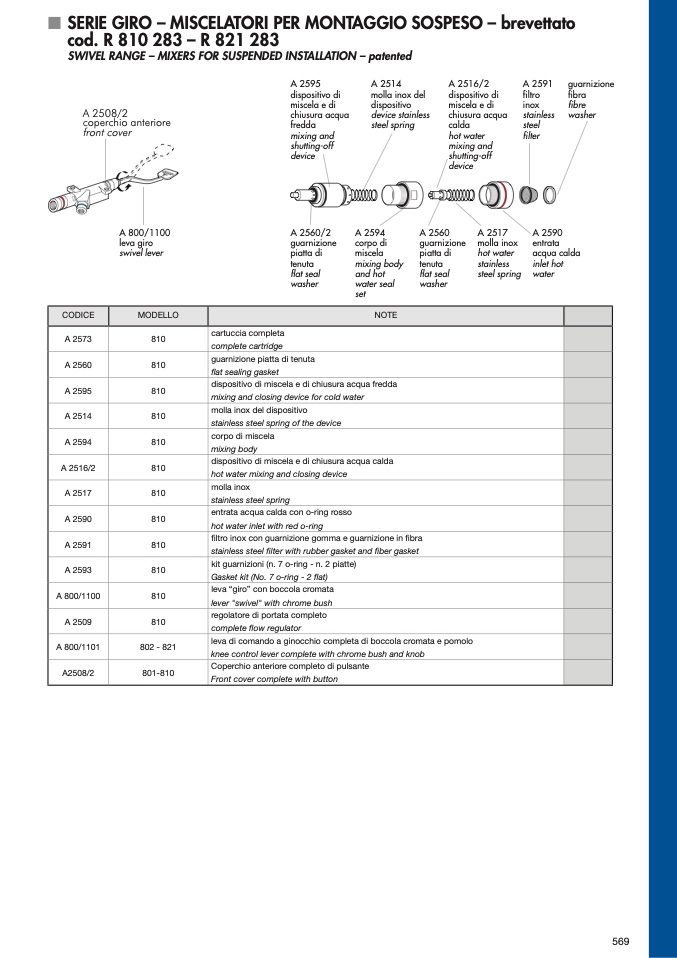

■ SERIE GIRO – MISCELATORI PER MONTAGGIO SOSPESO – brevettato
cod. R 810 283 – R 821 283
SWIVEL RANGE – MIXERS FOR SUSPENDED INSTALLATION – patented
A 2508/2
coperchio anteriore
front cover
A 800/1100
leva giro
swivel lever
A 2595
dispositivo di
miscela e di
chiusura acqua
fredda
mixing and
shutting-off
device
A 2560/2
guarnizione
piatta di
tenuta
flat seal
washer
A 2514
molla inox del
dispositivo
device stainless
steel spring
A 2516/2
dispositivo di
miscela e di
chiusura acqua
calda
hot water
mixing and
shutting-off
device
A 2591
filtro
inox
stainless
steel
filter
guarnizione
fibra
fibre
washer
A 2594
corpo di
miscela
mixing body
and hot
water seal
set
A 2560
guarnizione
piatta di
tenuta
flat seal
washer
A 2517
molla inox
hot water
stainless
steel spring
A 2590
entrata
acqua calda
inlet hot
water
CODICE
MODELLO
NOTE
A 2573
810
cartuccia completa
complete cartridge
A 2560
810
guarnizione piatta di tenuta
��� ������� ������
A 2595
810
dispositivo di miscela e di chiusura acqua fredda
mixing and closing device for cold water
A 2514
810
molla inox del dispositivo
stainless steel spring of the device
A 2594
810
corpo di miscela
mixing body
A 2516/2
810
dispositivo di miscela e di chiusura acqua calda
hot water mixing and closing device
A 2517
810
molla inox
stainless steel spring
A 2590
810
entrata acqua calda con o-ring rosso
hot water inlet with red o-ring
A 2591
810
����� ���� ��� ����������� ����� � ����������� �� ����
��������� ����� ����� ���� ������ ������ ��� ���� ������
A 2593
810
kit guarnizioni (n. 7 o-ring - n. 2 piatte)
������ ��� ���� � ������ � � ����
A 800/1100
810
leva “giro” con boccola cromata
lever "swivel" with chrome bush
A 2509
810
regolatore di portata completo
�������� ��� ���������
A 800/1101
802 - 821
leva di comando a ginocchio completa di boccola cromata e pomolo
knee control lever complete with chrome bush and knob
A2508/2
801-810
Coperchio anteriore completo di pulsante
Front cover complete with button
