DUPLEX

CODICE

R729 85503

mm a

500

mm b

500

mm c

205

NOTE

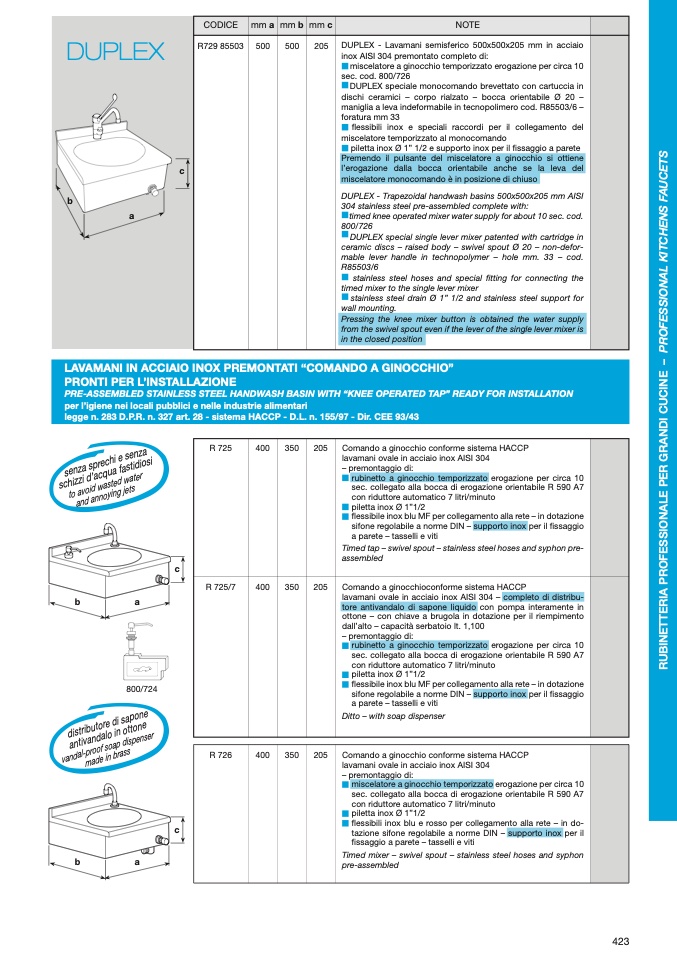

DUPLEX - Lavamani semisferico 500x500x205 mm in acciaio

inox AISI 304 premontato completo di:

miscelatore a ginocchio temporizzato erogazione per circa 10

sec. cod. 800/726

DUPLEX speciale monocomando brevettato con cartuccia in

dischi ceramici – corpo rialzato – bocca orientabile Ø 20 –

maniglia a leva indeformabile in tecnopolimero cod. R85503/6 –

foratura mm 33

flessibili inox e speciali raccordi per il collegamento del

miscelatore temporizzato al monocomando

piletta inox Ø 1” 1/2 e supporto inox per il fissaggio a parete

Premendo il pulsante del miscelatore a ginocchio si ottiene

l’erogazione dalla bocca orientabile anche se la leva del

c

miscelatore monocomando è in posizione di chiuso

b

a

DUPLEX - Trapezoidal handwash basins 500x500x205 mm AISI

304 stainless steel pre-assembled complete with:

timed knee operated mixer water supply for about 10 sec. cod.

800/726

DUPLEX special single lever mixer patented with cartridge in

ceramic discs – raised body – swivel spout Ø 20 – non-defor-

mable lever handle in technopolymer – hole mm. 33 – cod.

R85503/6

stainless steel hoses and special fitting for connecting the

timed mixer to the single lever mixer

stainless steel drain Ø 1” 1/2 and stainless steel support for

wall mounting.

Pressing the knee mixer button is obtained the water supply

from the swivel spout even if the lever of the single lever mixer is

in the closed position

LAVAMANI IN ACCIAIO INOX PREMONTATI “COMANDO A GINOCCHIO”

PRONTI PER L’INSTALLAZIONE

PRE-ASSEMBLED STAINLESS STEEL HANDWASH BASIN WITH “KNEE OPERATED TAP” READY FOR INSTALLATION

per l’igiene nei locali pubblici e nelle industrie alimentari

legge n. 283 D.P.R. n. 327 art. 28 - sistema HACCP - D.L. n. 155/97 - Dir. CEE 93/43

R 725

400

350

205

Comando a ginocchio conforme sistema HACCP

lavamani ovale in acciaio inox AISI 304

– premontaggio di:

rubinetto a ginocchio temporizzato erogazione per circa 10

sec. collegato alla bocca di erogazione orientabile R 590 A7

con riduttore automatico 7 litri/minuto

piletta inox Ø 1”1/2

flessibile inox blu MF per collegamento alla rete – in dotazione

sifone regolabile a norme DIN – supporto inox per il fissaggio

a parete – tasselli e viti

Timed tap – swivel spout – stainless steel hoses and syphon pre-

assembled

R 725/7

400

350

205

Comando a ginocchioconforme sistema HACCP

lavamani ovale in acciaio inox AISI 304 – completo di distribu-

tore antivandalo di sapone liquido con pompa interamente in

ottone – con chiave a brugola in dotazione per il riempimento

dall’alto – capacità serbatoio lt. 1,100

– premontaggio di:

rubinetto a ginocchio temporizzato erogazione per circa 10

sec. collegato alla bocca di erogazione orientabile R 590 A7

con riduttore automatico 7 litri/minuto

piletta inox Ø 1”1/2

flessibile inox blu MF per collegamento alla rete – in dotazione

sifone regolabile a norme DIN – supporto inox per il fissaggio

a parete – tasselli e viti

Ditto – with soap dispenser

c

b

a

800/724

R 726

400

350

205

Comando a ginocchio conforme sistema HACCP

lavamani ovale in acciaio inox AISI 304

– premontaggio di:

miscelatore a ginocchio temporizzato erogazione per circa 10

sec. collegato alla bocca di erogazione orientabile R 590 A7

con riduttore automatico 7 litri/minuto

piletta inox Ø 1”1/2

flessibili inox blu e rosso per collegamento alla rete – in do-

tazione sifone regolabile a norme DIN – supporto inox per il

fissaggio a parete – tasselli e viti

Timed mixer – swivel spout – stainless steel hoses and syphon

pre-assembled

c

b

a

423

R

U

B

I

N

E

T

T

E

R

I

A

P

R

O

F

E

S

S

I

O

N

A

L

E

P

E

R

G

R

A

N

D

I

C

U

C

I

N

E

–

P

R

O

F

E

S

S

I

O

N

A

L

K

I

T

C

H

E

N

S

F

A

U

C

E

T

S

distributore di sapone

antivandalo in ottone

vandal-proof soap dispenser

made in brass

senza sprechi e senza

schizzi d’acqua fastidiosi

to avoid wasted water

and annoying jets
