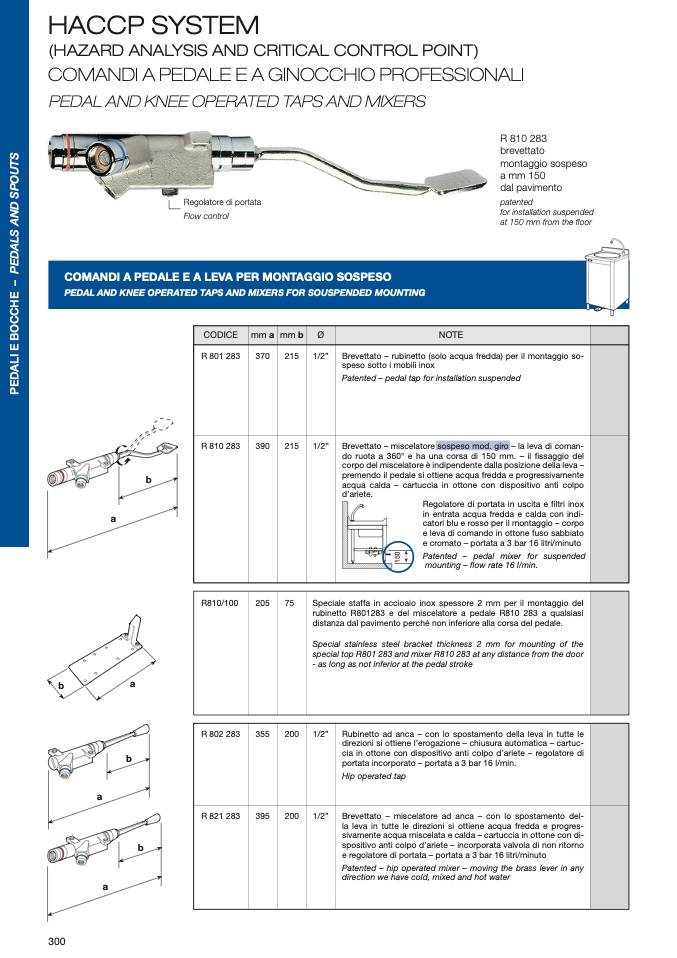

HACCP SYSTEM

(HAZARD ANALYSIS AND CRITICAL CONTROL POINT)

COMANDI A PEDALE E A GINOCCHIO PROFESSIONALI

PEDAL AND KNEE OPERATED TAPS AND MIXERS

Regolatore di portata

Flow control

R 810 283

brevettato

montaggio sospeso

a mm 150

dal pavimento

patented

for installation suspended

at 150 mm from the floor

COMANDI A PEDALE E A LEVA PER MONTAGGIO SOSPESO

PEDAL AND KNEE OPERATED TAPS AND MIXERS FOR SOUSPENDED MOUNTING

CODICE

mm a

mm b

Ø

NOTE

R 801 283

370

215

1/2”

Brevettato – rubinetto (solo acqua fredda) per il montaggio so-

speso sotto i mobili inox

Patented – pedal tap for installation suspended

R 810 283

390

215

1/2”

Brevettato – miscelatore sospeso mod. giro – la leva di coman-

do ruota a 360° e ha una corsa di 150 mm. – il fissaggio del

corpo del miscelatore è indipendente dalla posizione della leva –

premendo il pedale si ottiene acqua fredda e progressivamente

acqua calda – cartuccia in ottone con dispositivo anti colpo

d’ariete.

Regolatore di portata in uscita e filtri inox

in entrata acqua fredda e calda con indi-

catori blu e rosso per il montaggio – corpo

e leva di comando in ottone fuso sabbiato

e cromato – portata a 3 bar 16 litri/minuto

Patented – pedal mixer for suspended

mounting – flow rate 16 l/min.

b

a

R810/100

205

75

Speciale staffa in accioaio inox spessore 2 mm per il montaggio del

rubinetto R801283 e del miscelatore a pedale R810 283 a qualsiasi

distanza dal pavimento perché non inferiore alla corsa del pedale.

Special stainless steel bracket thickness 2 mm for mounting of the

special top R801 283 and mixer R810 283 at any distance from the door

- as long as not inferior at the pedal stroke

b

a

b

b

R 802 283

355

200

1/2”

Rubinetto ad anca – con lo spostamento della leva in tutte le

direzioni si ottiene l’erogazione – chiusura automatica – cartuc-

cia in ottone con dispositivo anti colpo d’ariete – regolatore di

portata incorporato – portata a 3 bar 16 l/min.

Hip operated tap

R 821 283

395

200

1/2”

Brevettato – miscelatore ad anca – con lo spostamento del-

la leva in tutte le direzioni si ottiene acqua fredda e progres-

sivamente acqua miscelata e calda – cartuccia in ottone con di-

spositivo anti colpo d’ariete – incorporata valvola di non ritorno

e regolatore di portata – portata a 3 bar 16 litri/minuto

Patented – hip operated mixer – moving the brass lever in any

direction we have cold, mixed and hot water
