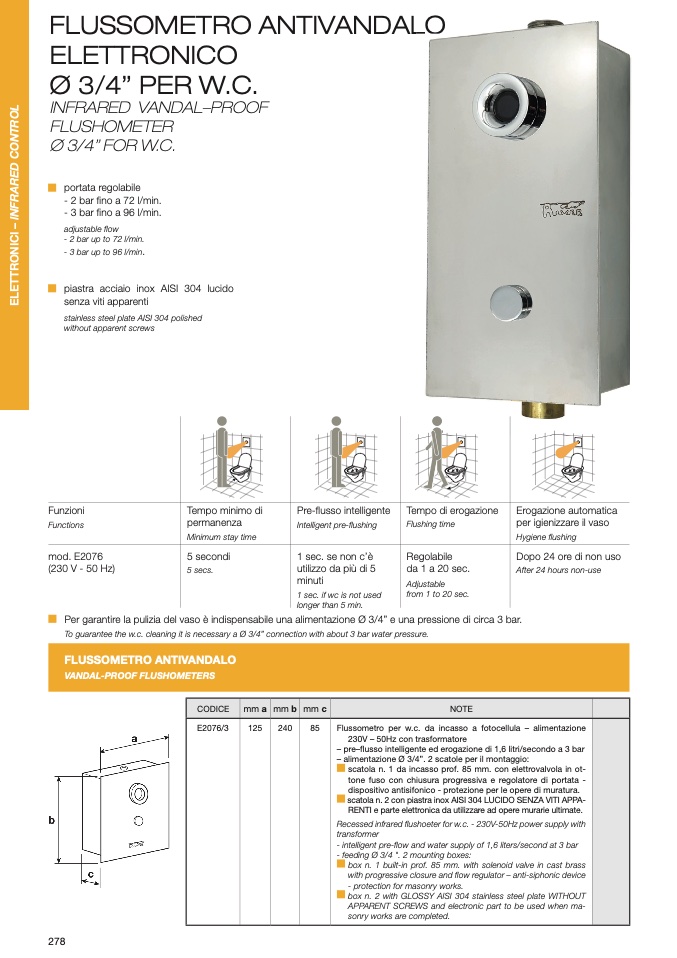

FLUSSOMETRO ANTIVANDALO

ELETTRONICO

Ø 3/4” PER W.C.

INFRARED VANDAL–PROOF

FLUSHOMETER

Ø 3/4” FOR W.C.

portata regolabile

- 2 bar fino a 72 l/min.

- 3 bar fino a 96 l/min.

adjustable flow

- 2 bar up to 72 l/min.

- 3 bar up to 96 l/min.

piastra acciaio inox AISI 304 lucido

senza viti apparenti

stainless steel plate AISI 304 polished

without apparent screws

Tempo minimo di

permanenza

Minimum stay time

Pre-flusso intelligente

Intelligent pre-flushing

Tempo di erogazione

Flushing time

Funzioni

Functions

mod. E2076

(230 V - 50 Hz)

5 secondi

5 secs.

1 sec. se non c’è

utilizzo da più di 5

minuti

1 sec. if wc is not used

longer than 5 min.

Regolabile

da 1 a 20 sec.

Adjustable

from 1 to 20 sec.

Erogazione automatica

per igienizzare il vaso

Hygiene flushing

Dopo 24 ore di non uso

After 24 hours non-use

Per garantire la pulizia del vaso è indispensabile una alimentazione Ø 3/4” e una pressione di circa 3 bar.

To guarantee the w.c. cleaning it is necessary a Ø 3/4” connection with about 3 bar water pressure.

FLUSSOMETRO ANTIVANDALO

VANDAL-PROOF FLUSHOMETERS

CODICE

mm a

mm b

mm c

NOTE

E2076/3

125

240

85

Flussometro per w.c. da incasso a fotocellula – alimentazione

230V – 50Hz con trasformatore

– pre–flusso intelligente ed erogazione di 1,6 litri/secondo a 3 bar

– alimentazione Ø 3/4”. 2 scatole per il montaggio:

scatola n. 1 da incasso prof. 85 mm. con elettrovalvola in ot-

tone fuso con chiusura progressiva e regolatore di portata -

dispositivo antisifonico - protezione per le opere di muratura.

scatola n. 2 con piastra inox AISI 304 LUCIDO SENZA VITI APPA-

RENTI e parte elettronica da utilizzare ad opere murarie ultimate.

Recessed infrared flushoeter for w.c. - 230V-50Hz power supply with

transformer

- intelligent pre-flow and water supply of 1,6 liters/second at 3 bar

- feeding Ø 3/4 ". 2 mounting boxes:

box n. 1 built-in prof. 85 mm. with solenoid valve in cast brass

with progressive closure and flow regulator – anti-siphonic device

- protection for masonry works.

box n. 2 with GLOSSY AISI 304 stainless steel plate WITHOUT

APPARENT SCREWS and electronic part to be used when ma-

sonry works are completed.
