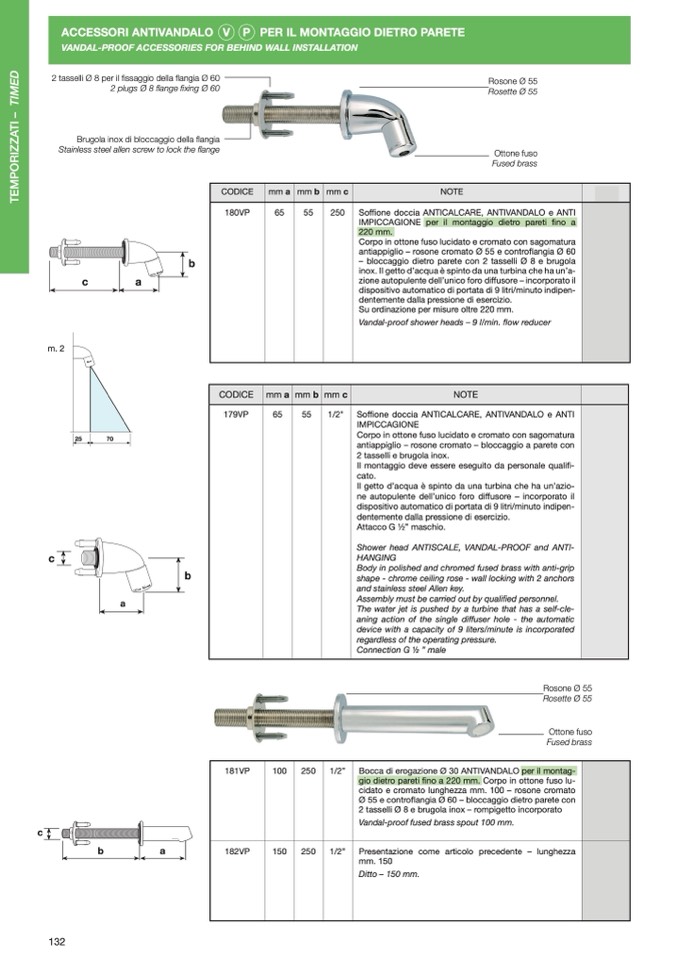

ACCESSORI ANTIVANDALO V P PER IL MONTAGGIO DIETRO PARETE

VANDAL-PROOF ACCESSORIES FOR BEHIND WALL INSTALLATION

2 tasselli Ø 8 per il fissaggio della flangia Ø 60

2 plugs Ø 8 flange fixing Ø 60

Brugola inox di bloccaggio della flangia

Stainless steel allen screw to lock the flange

Rosone Ø 55

Rosette Ø 55

Ottone fuso

Fused brass

CODICE

mm a

mm b

mm c

NOTE

180VP

65

55

250

Soffione doccia ANTICALCARE, ANTIVANDALO e ANTI

IMPICCAGIONE per il montaggio dietro pareti fino a

220 mm.

Corpo in ottone fuso lucidato e cromato con sagomatura

antiappiglio – rosone cromato Ø 55 e controflangia Ø 60

– bloccaggio dietro parete con 2 tasselli Ø 8 e brugola

inox. Il getto d’acqua è spinto da una turbina che ha un’a-

zione autopulente dell’unico foro diffusore – incorporato il

dispositivo automatico di portata di 9 litri/minuto indipen-

dentemente dalla pressione di esercizio.

Su ordinazione per misure oltre 220 mm.

Vandal-proof shower heads – 9 l/min. flow reducer

b

c

a

m. 2

CODICE

mm a

mm b

mm c

NOTE

179VP

65

55

1/2"

Soffione doccia ANTICALCARE, ANTIVANDALO e ANTI

IMPICCAGIONE

Corpo in ottone fuso lucidato e cromato con sagomatura

antiappiglio – rosone cromato – bloccaggio a parete con

2 tasselli e brugola inox.

Il montaggio deve essere eseguito da personale qualifi-

cato.

Il getto d’acqua è spinto da una turbina che ha un’azio-

ne autopulente dell’unico foro diffusore – incorporato il

dispositivo automatico di portata di 9 litri/minuto indipen-

dentemente dalla pressione di esercizio.

Attacco G 1⁄2” maschio.

Shower head ANTISCALE, VANDAL-PROOF and ANTI-

HANGING

Body in polished and chromed fused brass with anti-grip

shape - chrome ceiling rose - wall locking with 2 anchors

and stainless steel Allen key.

Assembly must be carried out by qualified personnel.

The water jet is pushed by a turbine that has a self-cle-

aning action of the single diffuser hole - the automatic

device with a capacity of 9 liters/minute is incorporated

regardless of the operating pressure.

Connection G 1⁄2 ” male

25

70

c

b

a

Rosone Ø 55

Rosette Ø 55

Ottone fuso

Fused brass

181VP

100

250

1/2”

Bocca di erogazione Ø 30 ANTIVANDALO per il montag-

gio dietro pareti fino a 220 mm. Corpo in ottone fuso lu-

cidato e cromato lunghezza mm. 100 – rosone cromato

Ø 55 e controflangia Ø 60 – bloccaggio dietro parete con

2 tasselli Ø 8 e brugola inox – rompigetto incorporato

Vandal-proof fused brass spout 100 mm.

182VP

150

250

1/2”

Presentazione come articolo precedente – lunghezza

mm. 150

Ditto – 150 mm.

c

132

b

a

T

E

M

P

O

R

I

Z

Z

A

T

I

–

T

I

M

E

D
