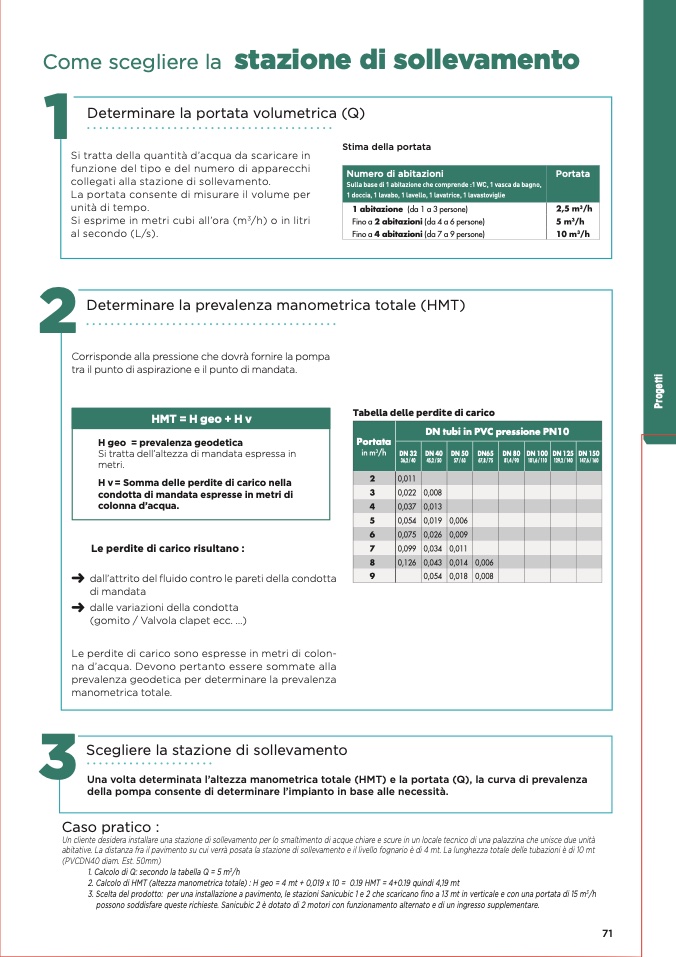

Come scegliere la stazione di sollevament
o
1
Determinare la portata volumetrica (Q)
Stima della portat
a
Si tratta della quantità d’acqua da scaricare in
funzione del tipo e del numero di apparecchi
collegati alla stazione di sollevamento
.
La portata consente di misurare il volume per
unità di tempo
.
Si esprime in metri cubi all’ora (m3/h) o in litri
al secondo (L/s).
Numero di abitazion
i
Sulla base di 1 abitazione che comprende :1 WC, 1 vasca da bagno,
1 doccia, 1 lavabo, 1 lavello, 1 lavatrice, 1 lavastovigli
e
Portata
1 abitazione (da 1 a 3 persone)
Fino a 2 abitazioni (da 4 a 6 persone)
Fino a 4 abitazioni (da 7 a 9 persone)
2,5 m3/h
5 m3/h
10 m3/h
2
Determinare la prevalenza manometrica totale (HMT)
Corrisponde alla pressione che dovrà fornire la pompa
tra il punto di aspirazione e il punto di mandata
.
P
r
o
g
e
t
t
i
HMT = H geo + H
v
Tabella delle perdite di carico
DN tubi in PVC pressione PN1
0
DN 8
0
81,4 / 9
0
DN 10
0
101,6 / 110
DN 125
129,2 / 14
0
DN 15
0
147,6 / 160
H geo = prevalenza geodetica
Si tratta dell’altezza di mandata espressa in
metri
.
H v
= Somma delle perdite di carico nella
condotta di mandata espresse in metri d
i
colonna d’acqua.
Portata
in m3/
h
DN 32
36,2 / 4
0
DN 4
0
45,2 / 5
0
2
0,01
1
3
0,022
0,00
8
4
0,037
0,01
3
5
0,054
0,019
6
0,075
0,026
7
0,099
0,034
8
0,126
0,043
9
0,054
DN 50
57 / 63
0,00
6
0,00
9
0,01
1
0,014
0,018
DN6
5
67,8 / 7
5
Le perdite di carico risultano
:
dall’attrito del fluido contro le pareti della condott
a
di mandata
dalle variazioni della condotta
(gomito / Valvola clapet ecc. …)
Le perdite di carico sono espresse in metri di colon
-
na d’acqua. Devono pertanto essere sommate all
a
prevalenza geodetica per determinare la prevalenz
a
manometrica totale
.
0,00
6
0,008
3
Scegliere la stazione di sollevament
o
Una volta determinata l’altezza manometrica totale (HMT) e la portata (Q), la curva di prevalenza
della pompa consente di determinare l’impianto in base alle necessità
.
Caso pratico
:
Un cliente desidera installare una stazione di sollevamento per lo smaltimento di acque chiare e scure in un locale tecnico di una palazzina che unisce due unit
à
abitative. La distanza fra il pavimento su cui verrà posata la stazione di sollevamento e il livello fognario è di 4 mt. La lunghezza totale delle tubazioni è di 10 m
t
(PVCDN40 diam. Est. 50mm
)
1. Calcolo di Q: secondo la tabella Q = 5 m3
/
h
2. Calcolo di HMT (altezza manometrica totale) : H geo = 4 mt + 0,019 x 10 = 0.19 HMT = 4+0.19 quindi 4,19 m
t
3. Scelta del prodotto: per una installazione a pavimento, le stazioni Sanicubic 1 e 2 che scaricano
fino a 13 mt in verticale e con una portata di 15 m3
/
h
possono soddisfare queste richieste. Sanicubic 2 è dotato di 2 motori con funzionamento alternato e di un ingresso supplementare.
71
