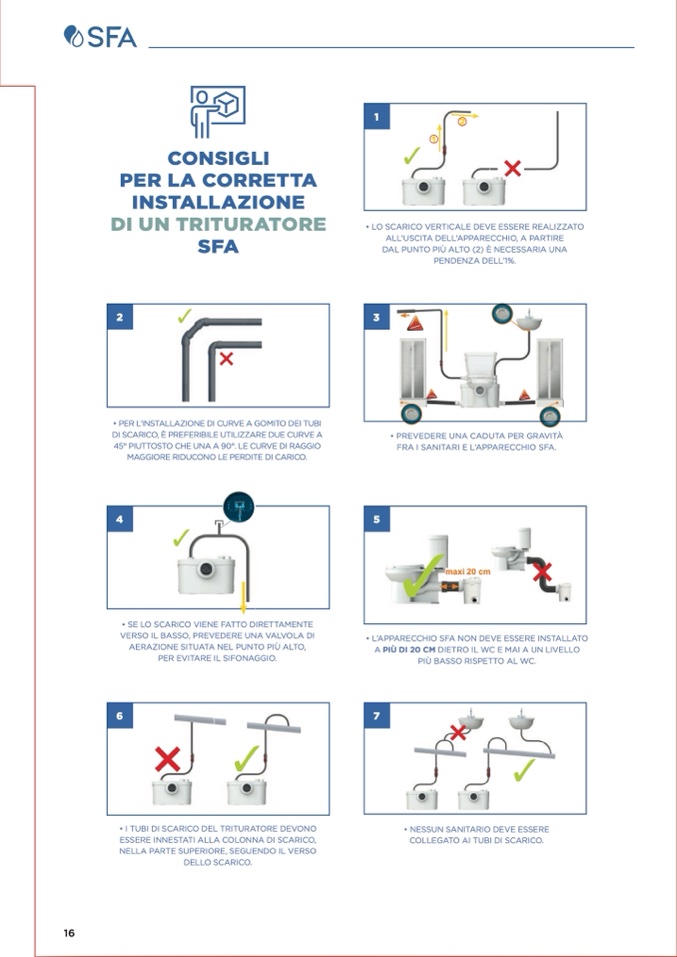

CONSIGLI

PER LA CORRETTA

INSTALLAZION

E

DI UN TRITURATORE

SFA

×

• LO SCARICO VERTICALE DEVE ESSERE REALIZZATO

ALL’USCITA DELL’APPARECCHIO, A PARTIRE

DAL PUNTO PIÙ ALTO (2) È NECESSARIA UNA

PENDENZA DELL’1%.

Ø EXT 28/32/40 mm

2

3

×

• PER L’INSTALLAZIONE DI CURVE A GOMITO DEI TUBI

DI SCARICO, È PREFERIBILE UTILIZZARE DUE CURVE A

45° PIUTTOSTO CHE UNA A 90°. LE CURVE DI RAGGIO

MAGGIORE RIDUCONO LE PERDITE DI CARICO

.

×

×

Ø

E

X

T

2

2

/

2

8

/

3

2

m

m

Ø

Ø EXT40m

m

Ø EXT 40/50mm

0mm

Ø E

X

Ø EXT 40/50m

m

• PREVEDERE UNA CADUTA PER GRAVITÀ

FRA I SANITARI E L’APPARECCHIO SFA

.

4

5

×

×

5

maxi 20 cm

×

×

maxi 20 c

m

• SE LO SCARICO VIENE FATTO DIRETTAMENTE

VERSO IL BASSO, PREVEDERE UNA VALVOLA DI

AERAZIONE SITUATA NEL PUNTO PIÙ ALTO

,

PER EVITARE IL SIFONAGGIO.

• L’APPARECCHIO SFA NON DEVE ESSERE INSTALLATO

A PIÙ DI 20 CM DIETRO IL WC E MAI A UN LIVELL

O

PIÙ BASSO RISPETTO AL WC.

6

7

×

×

×

• I TUBI DI SCARICO DEL TRITURATORE DEVONO

ESSERE INNESTATI ALLA COLONNA DI SCARICO,

NELLA PARTE SUPERIORE, SEGUENDO IL VERSO

DELLO SCARICO

.

• NESSUN SANITARIO DEVE ESSER

E

COLLEGATO AI TUBI DI SCARICO.
