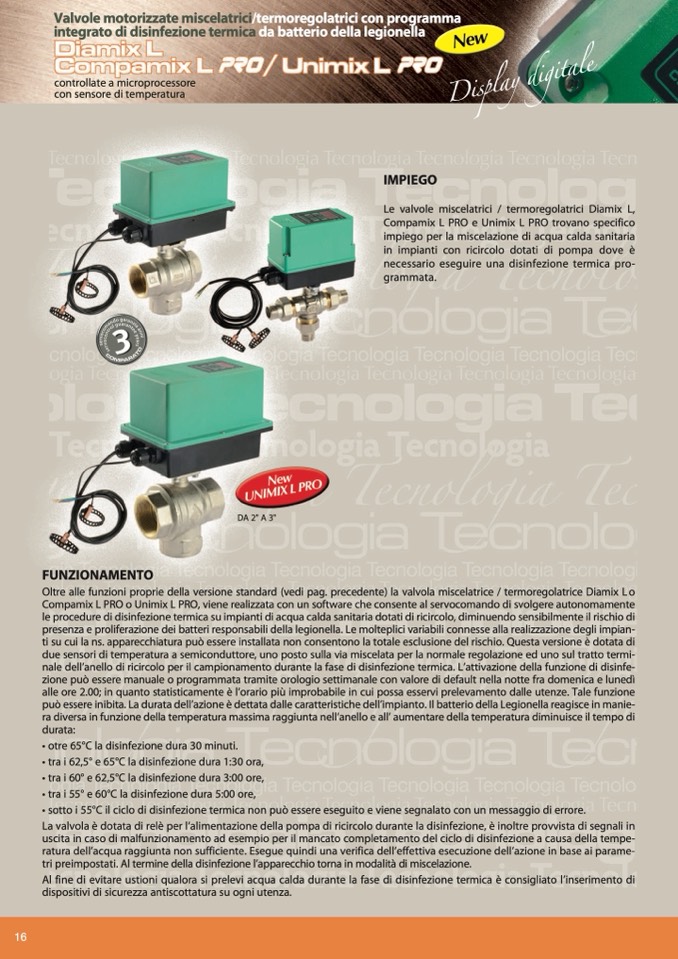

Valvole motorizzate miscelatrici/termoregolatrici con programma

integrato di disinfezione termica da batterio della legionella

controllate a microprocessore

con sensore di temperatura

16

FUNZIONAMENTO

DA 2" A 3"

Oltre alle funzioni proprie della versione standard (vedi pag. precedente) la valvola miscelatrice / termoregolatrice Diamix L o

Compamix L PRO o Unimix L PRO, viene realizzata con un software che consente al servocomando di svolgere autonomamente

le procedure di disinfezione termica su impianti di acqua calda sanitaria dotati di ricircolo, diminuendo sensibilmente il rischio di

presenza e proliferazione dei batteri responsabili della legionella. Le molteplici variabili connesse alla realizzazione degli impian-

ti su cui la ns. apparecchiatura può essere installata non consentono la totale esclusione del rischio. Questa versione è dotata di

due sensori di temperatura a semiconduttore, uno posto sulla via miscelata per la normale regolazione ed uno sul tratto termi-

nale dell’anello di ricircolo per il campionamento durante la fase di disinfezione termica. L’attivazione della funzione di disinfe-

zione può essere manuale o programmata tramite orologio settimanale con valore di default nella notte fra domenica e lunedì

alle ore 2.00; in quanto statisticamente è l’orario più improbabile in cui possa esservi prelevamento dalle utenze. Tale funzione

può essere inibita. La durata dell’azione è dettata dalle caratteristiche dell’impianto. Il batterio della Legionella reagisce in manie-

ra diversa in funzione della temperatura massima raggiunta nell’anello e all’ aumentare della temperatura diminuisce il tempo di

durata:

• otre 65°C la disinfezione dura 30 minuti.

• tra i 62,5° e 65°C la disinfezione dura 1:30 ora,

• tra i 60° e 62,5°C la disinfezione dura 3:00 ore,

• tra i 55° e 60°C la disinfezione dura 5:00 ore,

• sotto i 55°C il ciclo di disinfezione termica non può essere eseguito e viene segnalato con un messaggio di errore.

La valvola è dotata di relè per l’alimentazione della pompa di ricircolo durante la disinfezione, è inoltre provvista di segnali in

uscita in caso di malfunzionamento ad esempio per il mancato completamento del ciclo di disinfezione a causa della tempe-

ratura dell’acqua raggiunta non sufficiente. Esegue quindi una verifica dell’effettiva esecuzione dell’azione in base ai parame-

tri preimpostati. Al termine della disinfezione l’apparecchio torna in modalità di miscelazione.

Al fine di evitare ustioni qualora si prelevi acqua calda durante la fase di disinfezione termica è consigliato l’inserimento di

dispositivi di sicurezza antiscottatura su ogni utenza.

IMPIEGO

Le valvole miscelatrici / termoregolatrici Diamix L,

Compamix L PRO e Unimix L PRO trovano specifico

impiego per la miscelazione di acqua calda sanitaria

in impianti con ricircolo dotati di pompa dove è

necessario eseguire una disinfezione termica pro-

grammata.
