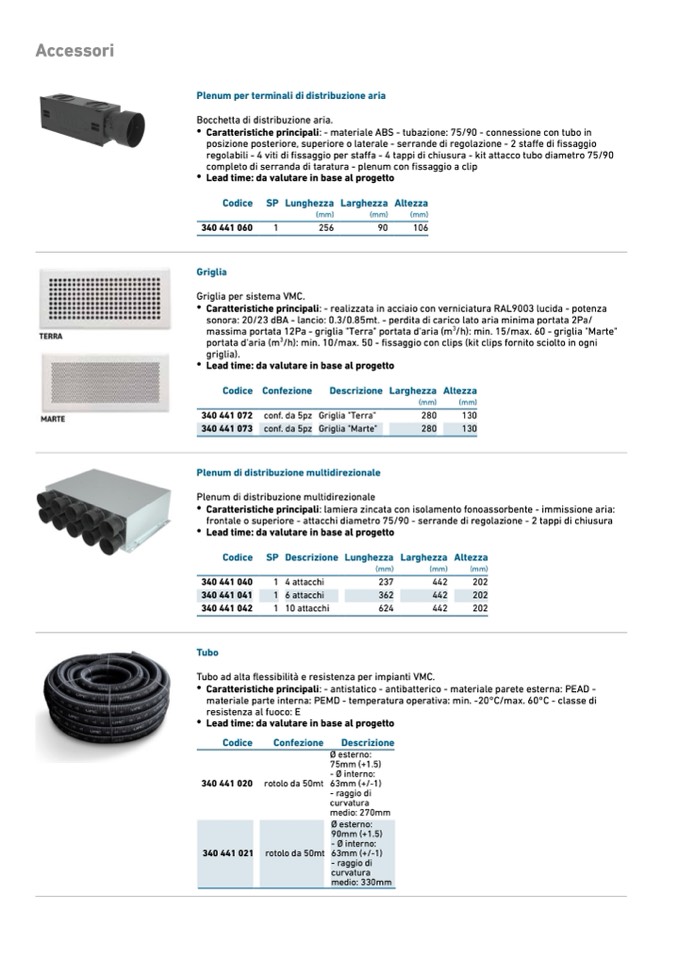

Accessori
Plenum per terminali di distribuzione aria
Bocchetta di distribuzione aria.
•
Caratteristiche principali: - materiale ABS - tubazione: 75/90 - connessione con tubo in
posizione posteriore, superiore o laterale - serrande di regolazione - 2 staffe di fissaggio
regolabili - 4 viti di fissaggio per staffa - 4 tappi di chiusura - kit attacco tubo diametro 75/90
completo di serranda di taratura - plenum con fissaggio a clip
•
Lead time: da valutare in base al progetto
Codice SP Lunghezza Larghezza Altezza
(mm)
(mm)
(mm)
340 441 060
1
256
90
106
Griglia
Griglia per sistema VMC.
•
Caratteristiche principali: - realizzata in acciaio con verniciatura RAL9003 lucida - potenza
sonora: 20/23 dBA - lancio: 0.3/0.85mt. - perdita di carico lato aria minima portata 2Pa/
massima portata 12Pa - griglia "Terra" portata d'aria (m
3
/h): min. 15/max. 60 - griglia "Marte"
portata d'aria (m
3
/h): min. 10/max. 50 - fissaggio con clips (kit clips fornito sciolto in ogni
griglia).
•
Lead time: da valutare in base al progetto
Codice Confezione
340 441 072 conf. da 5pz
340 441 073 conf. da 5pz
Descrizione Larghezza Altezza
(mm)
(mm)
Griglia "Terra"
280
130
Griglia "Marte"
280
130
Plenum di distribuzione multidirezionale
Plenum di distribuzione multidirezionale
•
Caratteristiche principali: lamiera zincata con isolamento fonoassorbente - immissione aria:
frontale o superiore - attacchi diametro 75/90 - serrande di regolazione - 2 tappi di chiusura
•
Lead time: da valutare in base al progetto
Codice SP Descrizione Lunghezza Larghezza Altezza
340 441 040
340 441 041
340 441 042
Tubo
(mm)
(mm)
(mm)
1 10 attacchi
1 4 attacchi
1 6 attacchi
362
442
202
237
442
202
624
442
202
Tubo ad alta flessibilità e resistenza per impianti VMC.
•
Caratteristiche principali: - antistatico - antibatterico - materiale parete esterna: PEAD -
materiale parte interna: PEMD - temperatura operativa: min. -20°C/max. 60°C - classe di
resistenza al fuoco: E
•
Lead time: da valutare in base al progetto
Codice
Confezione
Descrizione
340 441 020
340 441 021
rotolo da 50mt
rotolo da 50mt
Ø esterno:
75mm (+1.5)
- Ø interno:
63mm (+/-1)
- raggio di
curvatura
medio: 270mm
Ø esterno:
90mm (+1.5)
- Ø interno:
63mm (+/-1)
- raggio di
curvatura
medio: 330mm
