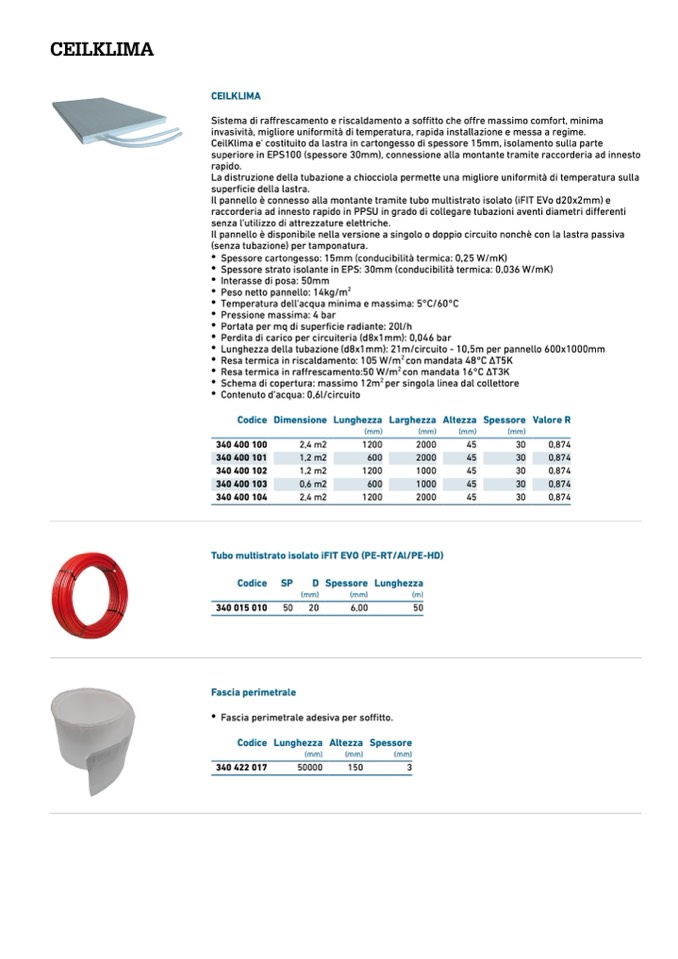

CEILKLIMA
CEILKLIMA
Sistema di raffrescamento e riscaldamento a soffitto che offre massimo comfort, minima
invasività, migliore uniformità di temperatura, rapida installazione e messa a regime.
CeilKlima e' costituito da lastra in cartongesso di spessore 15mm, isolamento sulla parte
superiore in EPS100 (spessore 30mm), connessione alla montante tramite raccorderia ad innesto
rapido.
La distruzione della tubazione a chiocciola permette una migliore uniformit
à di temperatura sulla
superficie della lastra.
Il pannello è connesso alla montante tramite tubo multistrato isolato (iFIT EVo d20x2mm) e
raccorderia ad innesto rapido in PPSU in grado di collegare tubazioni aventi diametri differenti
senza l'utilizzo di attrezzature elettriche.
Il pannello è disponibile nella versione a singolo o doppio circuito nonchè con la lastra passiva
(senza tubazione) per tamponatura.
•
Spessore cartongesso: 15mm (conducibilità termica: 0,25 W/mK)
•
Spessore strato isolante in EPS: 30mm (conducibilità termica: 0,036 W/mK)
•
Interasse di posa: 50mm
•
Peso netto pannello: 14kg/m
2
•
Temperatura dell'acqua minima e massima: 5°C/60°C
•
Pressione massima: 4 bar
•
Portata per mq di superficie radiante: 20l/h
•
Perdita di carico per circuiteria (d8x1mm): 0,046 bar
•
Lunghezza della tubazione (d8x1mm): 21m/circuito - 10,5m per pannello 600x1000mm
•
Resa termica in riscaldamento: 105 W/m
2
con mandata 48°C ΔT5K
•
Resa termica in raffrescamento:50 W/m
2
con mandata 16°C ΔT3K
•
Schema di copertura: massimo 12m
2
per singola linea dal collettore
•
Contenuto d'acqua: 0,6l/circuito
Codice
340 400 100
340 400 101
340 400 102
340 400 103
340 400 104
Dimensione
2,4 m2
1,2 m2
1,2 m2
0,6 m2
2,4 m2
Lunghezza Larghezza
(mm)
(mm)
1200
2000
600
2000
1200
1000
600
1000
1200
2000
Altezza Spessore
(mm)
(mm)
45
30
45
30
45
30
45
30
45
30
Valore R
0,874
0,874
0,874
0,874
0,874
Tubo multistrato isolato iFIT EVO (PE-RT/Al/PE-HD)
Codice SP
D Spessore Lunghezza
(mm)
(mm)
(m)
340 015 010
50
20
6,00
Fascia perimetrale
•
Fascia perimetrale adesiva per soffitto.
Codice Lunghezza Altezza Spessore
(mm)
(mm)
(mm)
340 422 017
50000
150
3
50
