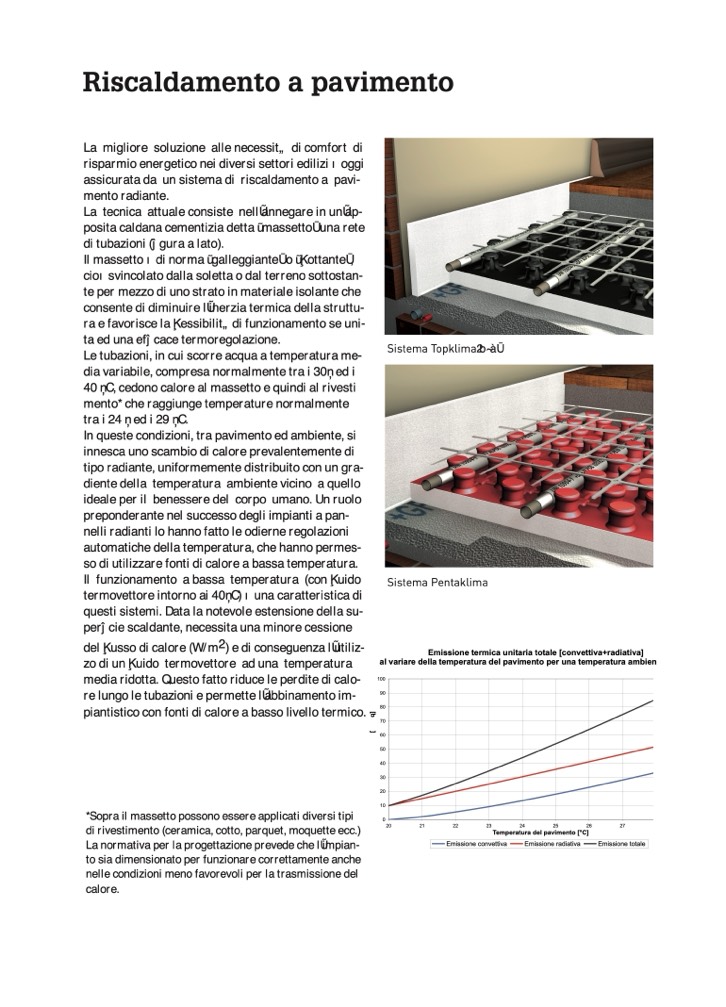

Riscaldamento a pavimento

La migliore soluzione alle necessità di comfort di

risparmio energetico nei diversi settori edilizi è oggi

assicurata da un sistema di riscaldamento a pavi-

mento radiante.

La tecnica attuale consiste nell’annegare in un’ap-

posita caldana cementizia detta “massetto” una rete

di tubazioni (figura a lato).

Il massetto è di norma “galleggiante” o “flottante”,

cioè svincolato dalla soletta o dal terreno sottostan-

te per mezzo di uno strato in materiale isolante che

consente di diminuire l’inerzia termica della struttu-

ra e favorisce la flessibilità di funzionamento se uni-

ta ed una efficace termoregolazione.

Le tubazioni, in cui scorre acqua a temperatura me-

dia variabile, compresa normalmente tra i 30° ed i

40 °C, cedono calore al massetto e quindi al rivesti

mento* che raggiunge temperature normalmente

tra i 24 ° ed i 29 °C.

In queste condizioni, tra pavimento ed ambiente, si

innesca uno scambio di calore prevalentemente di

tipo radiante, uniformemente distribuito con un gra-

diente della temperatura ambiente vicino a quello

ideale per il benessere del corpo umano. Un ruolo

preponderante nel successo degli impianti a pan-

nelli radianti lo hanno fatto le odierne regolazioni

automatiche della temperatura, che hanno permes-

so di utilizzare fonti di calore a bassa temperatura.

Il funzionamento a bassa temperatura (con fluido

termovettore intorno ai 40°C) è una caratteristica di

questi sistemi. Data la notevole estensione della su-

perficie scaldante, necessita una minore cessione

del flusso di calore (W/m2) e di conseguenza l’utiliz-

zo di un fluido termovettore ad una temperatura

media ridotta. Questo fatto riduce le perdite di calo-

re lungo le tubazioni e permette l’abbinamento im-

piantistico con fonti di calore a basso livello termico.

*Sopra il massetto possono essere applicati diversi tipi

di rivestimento (ceramica, cotto, parquet, moquette ecc.)

La normativa per la progettazione prevede che l’impian-

to sia dimensionato per funzionare correttamente anche

nelle condizioni meno favorevoli per la trasmissione del

calore.

Sistema Topklima�����

Sistema Pentaklima

Emissione termica unitaria totale [convettiva+radiativa]

al variare della temperatura del pavimento per una temperatura ambien

100

90

80

70

60

50

40

30

20

10

0

20

21

22

23

24

25

26

27

Temperatura del pavimento [°C]

Emissione convettiva

Emissione radiativa

Emissione totale

[

q

]
