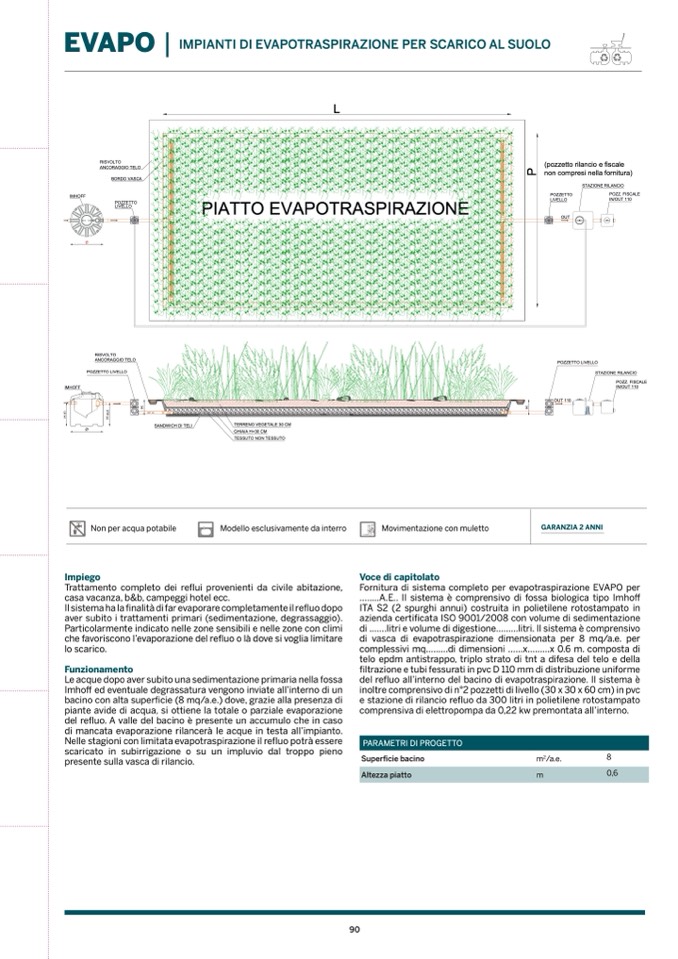

EVAPO |
IMPIANTI DI EVAPOTRASPIRAZIONE PER SCARICO AL SUOLO
L
IMHOFF
Ø
PIATTO EVAPOTRASPIRAZIONE
POZZETTO
LIVELLO
RISVOLTO
ANCORAGGIO TELO
(pozzetto rilancio e fiscale
non compresi nella fornitura)
BORDO VASCA
POZZETTO
LIVELLO
STAZIONE RILANCIO
POZZ. FISCALE
IN/OUT 110
OUT
POZZETTO LIVELLO
STAZIONE RILANCIO
RISVOLTO
ANCORAGGIO TELO
POZZETTO LIVELLO
IMHOFF
POZZ. FISCALE
IN/OUT 110
H
t
o
t
H
i
n
H
o
u
t
H
H
P
Impiego
Ø
SANDWICH DI TELI
TERRENO VEGETALE 30 CM
GHIAIA H=30 CM
TESSUTO NON TESSUTO
Modello esclusivamente da interro
Non per acqua potabile
Movimentazione con muletto
Voce di capitolato
OUT 110
OUT 110
GARANZIA 2 ANNI
Trattamento completo dei reflui provenienti da civile abitazione,
casa vacanza, b&b, campeggi hotel ecc.
Il sistema ha la finalità di far evaporare completamente il refluo dopo
aver subito i trattamenti primari (sedimentazione, degrassaggio).
Particolarmente indicato nelle zone sensibili e nelle zone con climi
che favoriscono l’evaporazione del refluo o là dove si voglia limitare
lo scarico.
Funzionamento
Le acque dopo aver subito una sedimentazione primaria nella fossa
Imhoff ed eventuale degrassatura vengono inviate all’interno di un
bacino con alta superficie (8 mq/a.e.) dove, grazie alla presenza di
piante avide di acqua, si ottiene la totale o parziale evaporazione
del refluo. A valle del bacino è presente un accumulo che in caso
di mancata evaporazione rilancerà le acque in testa all’impianto.
Nelle stagioni con limitata evapotraspirazione il refluo potrà essere
scaricato in subirrigazione o su un impluvio dal troppo pieno
presente sulla vasca di rilancio.
Fornitura di sistema completo per evapotraspirazione EVAPO per
........A.E.. Il sistema è comprensivo di fossa biologica tipo Imhoff
ITA S2 (2 spurghi annui) costruita in polietilene rotostampato in
azienda certificata ISO 9001/2008 con volume di sedimentazione
di .......litri e volume di digestione.........litri. Il sistema è comprensivo
di vasca di evapotraspirazione dimensionata per 8 mq/a.e. per
complessivi mq.........di dimensioni ......x.........x 0.6 m. composta di
telo epdm antistrappo, triplo strato di tnt a difesa del telo e della
filtrazione e tubi fessurati in pvc D 110 mm di distribuzione uniforme
del refluo all’interno del bacino di evapotraspirazione. Il sistema è
inoltre comprensivo di n°2 pozzetti di livello (30 x 30 x 60 cm) in pvc
e stazione di rilancio refluo da 300 litri in polietilene rotostampato
comprensiva di elettropompa da 0,22 kw premontata all’interno.
90
PARAMETRI DI PROGETTO
Superficie bacino
Altezza piatto
m
m
2
/a.e.
8
0,6
