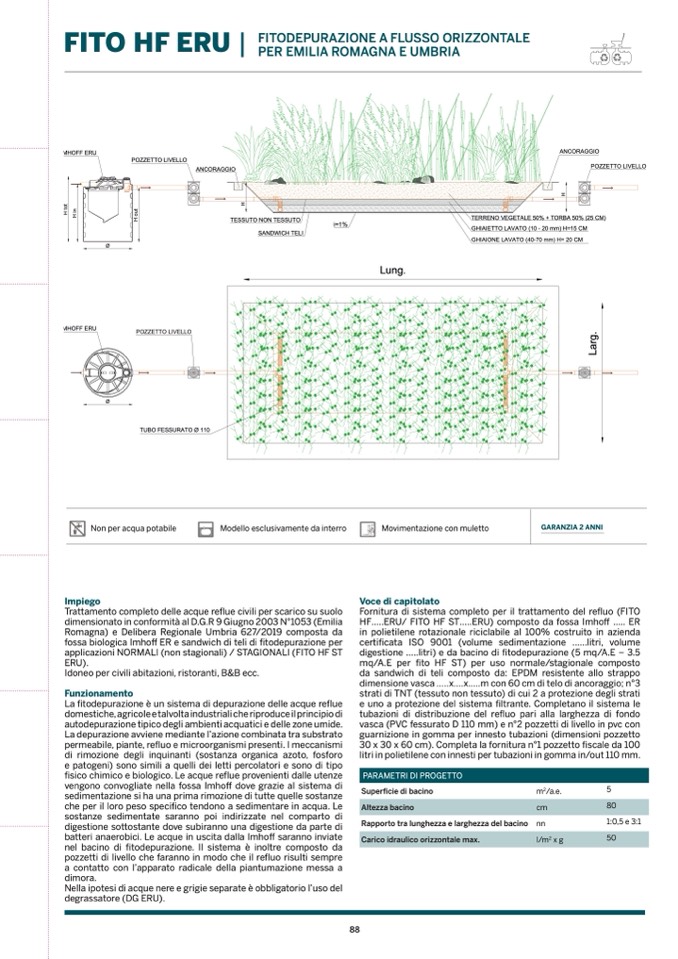

FITO HF ERU |
FITODEPURAZIONE A FLUSSO ORIZZONTALE
PER EMILIA ROMAGNA E UMBRIA
IMHOFF ERU
Ø
POZZETTO LIVELLO
ANCORAGGIO
POZZETTO LIVELLO
TERRENO VEGETALE 50% + TORBA 50% (25 CM)
GHIAIETTO LAVATO (10 - 20 mm) H=15 CM
GHIAIONE LAVATO (40-70 mm) H= 20 CM
IMHOFF ERU
POZZETTO LIVELLO
TUBO FESSURATO Ø 110
Ø
Non per acqua potabile
Impiego
Modello esclusivamente da interro
Movimentazione con muletto
Voce di capitolato
GARANZIA 2 ANNI
ANCORAGGIO
Trattamento completo delle acque reflue civili per scarico su suolo
dimensionato in conformità al D.G.R 9 Giugno 2003 N°1053 (Emilia
Romagna) e Delibera Regionale Umbria 627/2019 composta da
fossa biologica Imhoff ER e sandwich di teli di fitodepurazione per
applicazioni NORMALI (non stagionali) / STAGIONALI (FITO HF ST
ERU).
Idoneo per civili abitazioni, ristoranti, B&B ecc.
Funzionamento
La fitodepurazione è un sistema di depurazione delle acque reflue
domestiche, agricole e talvolta industriali che riproduce il principio di
autodepurazione tipico degli ambienti acquatici e delle zone umide.
La depurazione avviene mediante l’azione combinata tra substrato
permeabile, piante, refluo e microorganismi presenti. I meccanismi
di rimozione degli inquinanti (sostanza organica azoto, fosforo
e patogeni) sono simili a quelli dei letti percolatori e sono di tipo
fisico chimico e biologico. Le acque reflue provenienti dalle utenze
vengono convogliate nella fossa Imhoff dove grazie al sistema di
sedimentazione si ha una prima rimozione di tutte quelle sostanze
che per il loro peso specifico tendono a sedimentare in acqua. Le
sostanze sedimentate saranno poi indirizzate nel comparto di
digestione sottostante dove subiranno una digestione da parte di
batteri anaerobici. Le acque in uscita dalla Imhoff saranno inviate
nel bacino di fitodepurazione. Il sistema è inoltre composto da
pozzetti di livello che faranno in modo che il refluo risulti sempre
a contatto con l’apparato radicale della piantumazione messa a
dimora.
Nella ipotesi di acque nere e grigie separate è obbligatorio l’uso del
degrassatore (DG ERU).
Fornitura di sistema completo per il trattamento del refluo (FITO
HF.....ERU/ FITO HF ST.....ERU) composto da fossa Imhoff ..... ER
in polietilene rotazionale riciclabile al 100% costruito in azienda
certificata ISO 9001 (volume sedimentazione ......litri, volume
digestione .....litri) e da bacino di fitodepurazione (5 mq/A.E – 3.5
mq/A.E per fito HF ST) per uso normale/stagionale composto
da sandwich di teli composto da: EPDM resistente allo strappo
dimensione vasca .....x....x.....m con 60 cm di telo di ancoraggio; n°3
strati di TNT (tessuto non tessuto) di cui 2 a protezione degli strati
e uno a protezione del sistema filtrante. Completano il sistema le
tubazioni di distribuzione del refluo pari alla larghezza di fondo
vasca (PVC fessurato D 110 mm) e n°2 pozzetti di livello in pvc con
guarnizione in gomma per innesto tubazioni (dimensioni pozzetto
30 x 30 x 60 cm). Completa la fornitura n°1 pozzetto fiscale da 100
litri in polietilene con innesti per tubazioni in gomma in/out 110 mm.
TESSUTO NON TESSUTO
SANDWICH TELI
i=1%
88
Lung.
L
a
r
g
.
H
t
o
t
H
i
n
H
o
u
t
H
H
PARAMETRI DI PROGETTO
Superficie di bacino
Altezza bacino
Rapporto tra lunghezza e larghezza del bacino
Carico idraulico orizzontale max.
m
2
/a.e.
5
cm
80
1:0,5 e 3:1
l/m
2
x g
50
