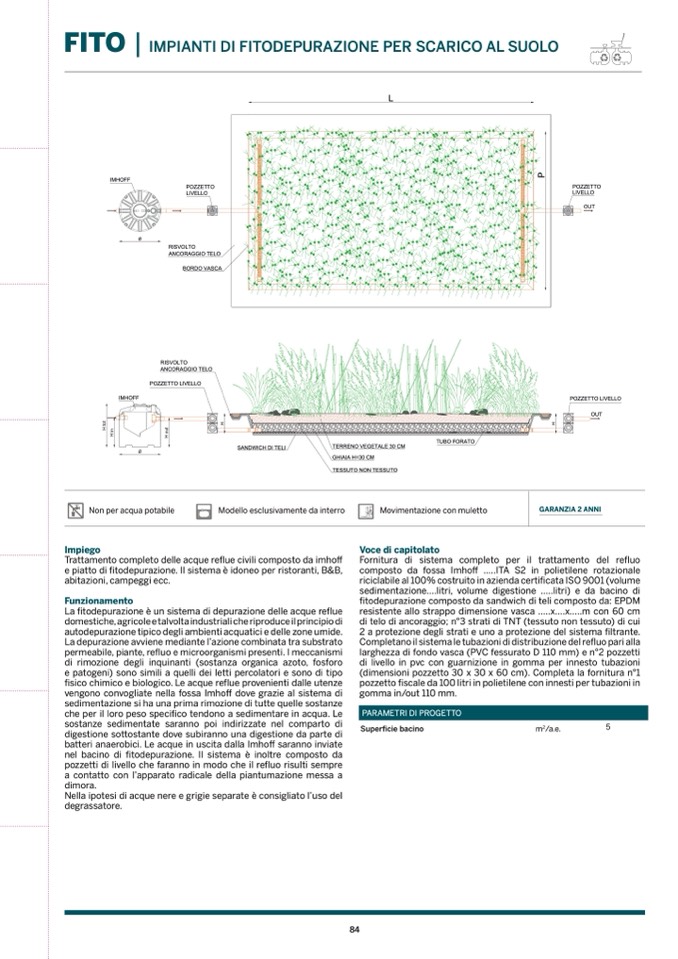

FITO |
IMPIANTI DI FITODEPURAZIONE PER SCARICO AL SUOLO
L
IMHOFF
Ø
POZZETTO
LIVELLO
RISVOLTO
ANCORAGGIO TELO
BORDO VASCA
RISVOLTO
ANCORAGGIO TELO
POZZETTO
LIVELLO
OUT
POZZETTO LIVELLO
Ø
Non per acqua potabile
Impiego
IMHOFF
POZZETTO LIVELLO
OUT
GARANZIA 2 ANNI
H
t
o
t
H
i
n
H
o
u
t
H
H
P
Trattamento completo delle acque reflue civili composto da imhoff
e piatto di fitodepurazione. Il sistema è idoneo per ristoranti, B&B,
abitazioni, campeggi ecc.
Funzionamento
La fitodepurazione è un sistema di depurazione delle acque reflue
domestiche, agricole e talvolta industriali che riproduce il principio di
autodepurazione tipico degli ambienti acquatici e delle zone umide.
La depurazione avviene mediante l’azione combinata tra substrato
permeabile, piante, refluo e microorganismi presenti. I meccanismi
di rimozione degli inquinanti (sostanza organica azoto, fosforo
e patogeni) sono simili a quelli dei letti percolatori e sono di tipo
fisico chimico e biologico. Le acque reflue provenienti dalle utenze
vengono convogliate nella fossa Imhoff dove grazie al sistema di
sedimentazione si ha una prima rimozione di tutte quelle sostanze
che per il loro peso specifico tendono a sedimentare in acqua. Le
sostanze sedimentate saranno poi indirizzate nel comparto di
digestione sottostante dove subiranno una digestione da parte di
batteri anaerobici. Le acque in uscita dalla Imhoff saranno inviate
nel bacino di fitodepurazione. Il sistema è inoltre composto da
pozzetti di livello che faranno in modo che il refluo risulti sempre
a contatto con l’apparato radicale della piantumazione messa a
dimora.
Nella ipotesi di acque nere e grigie separate è consigliato l’uso del
degrassatore.
Fornitura di sistema completo per il trattamento del refluo
composto da fossa Imhoff .....ITA S2 in polietilene rotazionale
riciclabile al 100% costruito in azienda certificata ISO 9001 (volume
sedimentazione....litri, volume digestione .....litri) e da bacino di
fitodepurazione composto da sandwich di teli composto da: EPDM
resistente allo strappo dimensione vasca .....x....x.....m con 60 cm
di telo di ancoraggio; n°3 strati di TNT (tessuto non tessuto) di cui
2 a protezione degli strati e uno a protezione del sistema filtrante.
Completano il sistema le tubazioni di distribuzione del refluo pari alla
larghezza di fondo vasca (PVC fessurato D 110 mm) e n°2 pozzetti
di livello in pvc con guarnizione in gomma per innesto tubazioni
(dimensioni pozzetto 30 x 30 x 60 cm). Completa la fornitura n°1
pozzetto fiscale da 100 litri in polietilene con innesti per tubazioni in
gomma in/out 110 mm.
SANDWICH DI TELI
TERRENO VEGETALE 30 CM
GHIAIA H=30 CM
TESSUTO NON TESSUTO
TUBO FORATO
Modello esclusivamente da interro
Movimentazione con muletto
Voce di capitolato
84
PARAMETRI DI PROGETTO
Superficie bacino
m
2
/a.e.
5
