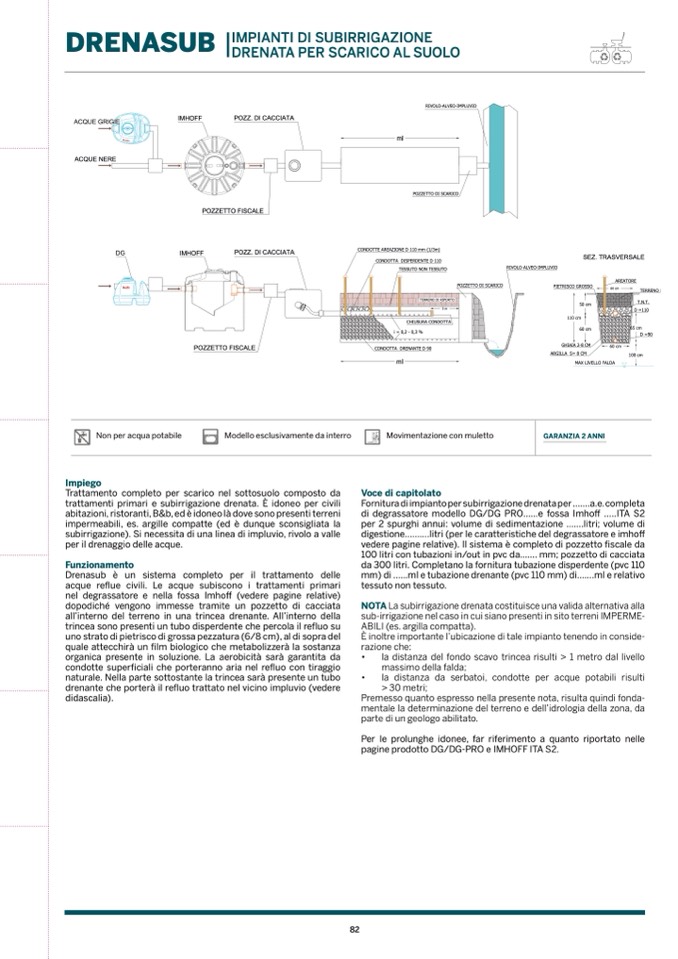

DRENASUB |
DRENATA PER SCARICO AL SUOLO
ACQUE GRIGIE
ACQUE NERE
DG
IMHOFF
POZZ. DI CACCIATA
POZZETTO FISCALE
RIVOLO-ALVEO-IMPLUVIO
ml
CONDOTTE AREAZIONE D 110 mm (1/3m)
CONDOTTA DISPERDENTE D 110
TESSUTO NON TESSUTO
TERRENO DI RIPORTO
5m
CHIUSURA CONDOTTA
i = 0,2 - 0,3 %
CONDOTTA DRENANTE D 90
ml
IMHOFF
POZZ. DI CACCIATA
SEZ. TRASVERSALE
IMPIANTI DI SUBIRRIGAZIONE
POZZETTO FISCALE
Modello esclusivamente da interro
TERRENO DI RIPOR
T.N.T.
D =110
65 cm
D =90
100 cm
Non per acqua potabile
Impiego
Trattamento completo per scarico nel sottosuolo composto da
trattamenti primari e subirrigazione drenata. È idoneo per civili
abitazioni, ristoranti, B&b, ed è idoneo là dove sono presenti terreni
impermeabili, es. argille compatte (ed è dunque sconsigliata la
subirrigazione). Si necessita di una linea di impluvio, rivolo a valle
per il drenaggio delle acque.
Funzionamento
Drenasub è un sistema completo per il trattamento delle
acque reflue civili. Le acque subiscono i trattamenti primari
nel degrassatore e nella fossa Imhoff (vedere pagine relative)
dopodiché vengono immesse tramite un pozzetto di cacciata
all’interno del terreno in una trincea drenante. All’interno della
trincea sono presenti un tubo disperdente che percola il refluo su
uno strato di pietrisco di grossa pezzatura (6/8 cm), al di sopra del
quale attecchirà un film biologico che metabolizzerà la sostanza
organica presente in soluzione. La aerobicità sarà garantita da
condotte superficiali che porteranno aria nel refluo con tiraggio
naturale. Nella parte sottostante la trincea sarà presente un tubo
drenante che porterà il refluo trattato nel vicino impluvio (vedere
didascalia).
Movimentazione con muletto
Voce di capitolato
MAX LIVELLO FALDA
GARANZIA 2 ANNI
82
POZZETTO DI SCARICO
POZZETTO DI SCARICO
RIVOLO-ALVEO-IMPLUVIO
PIETRISCO GROSSO
50 cm
110 cm
60 cm
GHIAIA 2-8 CM
ARGILLA S= 8 CM
AREATORE
80 cm
60 cm
Fornitura di impianto per subirrigazione drenata per .......a.e. completa
di degrassatore modello DG/DG PRO......e fossa Imhoff .....ITA S2
per 2 spurghi annui: volume di sedimentazione .......litri; volume di
digestione..........litri (per le caratteristiche del degrassatore e imhoff
vedere pagine relative). Il sistema è completo di pozzetto fiscale da
100 litri con tubazioni in/out in pvc da....... mm; pozzetto di cacciata
da 300 litri. Completano la fornitura tubazione disperdente (pvc 110
mm) di ......ml e tubazione drenante (pvc 110 mm) di.......ml e relativo
tessuto non tessuto.
NOTA La subirrigazione drenata costituisce una valida alternativa alla
sub-irrigazione nel caso in cui siano presenti in sito terreni IMPERME-
ABILI (es. argilla compatta).
È inoltre importante l’ubicazione di tale impianto tenendo in conside-
razione che:
•
la distanza del fondo scavo trincea risulti > 1 metro dal livello
massimo della falda;
•
la distanza da serbatoi, condotte per acque potabili risulti
> 30 metri;
Premesso quanto espresso nella presente nota, risulta quindi fonda-
mentale la determinazione del terreno e dell’idrologia della zona, da
parte di un geologo abilitato.
Per le prolunghe idonee, far riferimento a quanto riportato nelle
pagine prodotto DG/DG-PRO e IMHOFF ITA S2.
