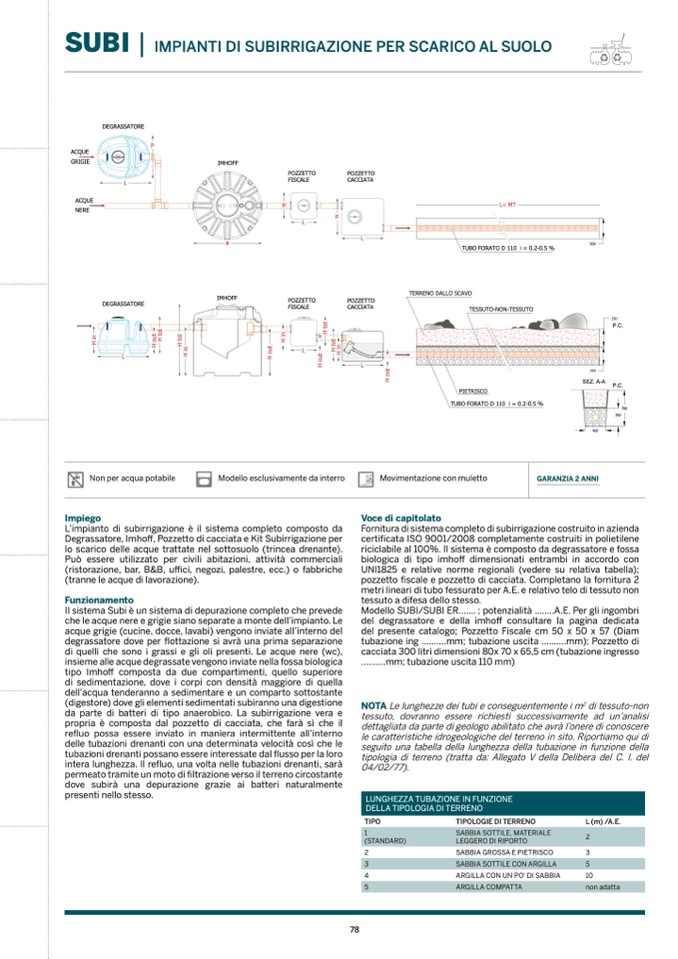

SUBI |

IMPIANTI DI SUBIRRIGAZIONE PER SCARICO AL SUOLO

DEGRASSATORE

ACQUE

GRIGIE

ACQUE

NERE

P

L

DEGRASSATORE

L

POZZETTO

FISCALE

POZZETTO

CACCIATA

IMHOFF

P

L= MT

P

∅

L

500

L

POZZETTO

FISCALE

L

TUBO FORATO D 110 i = 0.2-0.5 %

H

o

u

t

H

o

u

t

H

i

n

H

o

u

t

H

i

n

H

i

n

H

o

u

t

H

t

o

t

H

i

n

H

t

o

t

H

t

o

t

H

t

o

t

Non per acqua potabile

Impiego

Modello esclusivamente da interro

Movimentazione con muletto

GARANZIA 2 ANNI

L’impianto di subirrigazione è il sistema completo composto da

Degrassatore, Imhoff, Pozzetto di cacciata e Kit Subirrigazione per

lo scarico delle acque trattate nel sottosuolo (trincea drenante).

Può essere utilizzato per civili abitazioni, attività commerciali

(ristorazione, bar, B&B, uffici, negozi, palestre, ecc.) o fabbriche

(tranne le acque di lavorazione).

Funzionamento

Il sistema Subi è un sistema di depurazione completo che prevede

che le acque nere e grigie siano separate a monte dell’impianto. Le

acque grigie (cucine, docce, lavabi) vengono inviate all’interno del

degrassatore dove per flottazione si avrà una prima separazione

di quelli che sono i grassi e gli oli presenti. Le acque nere (wc),

insieme alle acque degrassate vengono inviate nella fossa biologica

tipo Imhoff composta da due compartimenti, quello superiore

di sedimentazione, dove i corpi con densità maggiore di quella

dell’acqua tenderanno a sedimentare e un comparto sottostante

(digestore) dove gli elementi sedimentati subiranno una digestione

da parte di batteri di tipo anaerobico. La subirrigazione vera e

propria è composta dal pozzetto di cacciata, che farà sì che il

refluo possa essere inviato in maniera intermittente all’interno

delle tubazioni drenanti con una determinata velocità così che le

tubazioni drenanti possano essere interessate dal flusso per la loro

intera lunghezza. Il refluo, una volta nelle tubazioni drenanti, sarà

permeato tramite un moto di filtrazione verso il terreno circostante

dove subirà una depurazione grazie ai batteri naturalmente

presenti nello stesso.

Voce di capitolato

IMHOFF

POZZETTO

CACCIATA

L

TERRENO DALLO SCAVO

TESSUTO-NON-TESSUTO

PIETRISCO

TUBO FORATO D 110 i = 0.2-0.5 %

78

Fornitura di sistema completo di subirrigazione costruito in azienda

certificata ISO 9001/2008 completamente costruiti in polietilene

riciclabile al 100%. Il sistema è composto da degrassatore e fossa

biologica di tipo imhoff dimensionati entrambi in accordo con

UNI1825 e relative norme regionali (vedere su relativa tabella);

pozzetto fiscale e pozzetto di cacciata. Completano la fornitura 2

metri lineari di tubo fessurato per A.E. e relativo telo di tessuto non

tessuto a difesa dello stesso.

Modello SUBI/SUBI ER....... ; potenzialità ........A.E. Per gli ingombri

del degrassatore e della imhoff consultare la pagina dedicata

del presente catalogo; Pozzetto Fiscale cm 50 x 50 x 57 (Diam

tubazione ing ..........mm; tubazione uscita ..........mm); Pozzetto di

cacciata 300 litri dimensioni 80x 70 x 65,5 cm (tubazione ingresso

..........mm; tubazione uscita 110 mm)

NOTA Le lunghezze dei tubi e conseguentemente i m

2

di tessuto-non

tessuto, dovranno essere richiesti successivamente ad un’analisi

dettagliata da parte di geologo abilitato che avrà l’onere di conoscere

le caratteristiche idrogeologiche del terreno in sito. Riportiamo qui di

seguito una tabella della lunghezza della tubazione in funzione della

tipologia di terreno (tratta da: Allegato V della Delibera del C. I. del

04/02/77).

LUNGHEZZA TUBAZIONE IN FUNZIONE

DELLA TIPOLOGIA DI TERRENO

TIPO

TIPOLOGIE DI TERRENO

1

SABBIA SOTTILE, MATERIALE

(STANDARD)

LEGGERO DI RIPORTO

2

SABBIA GROSSA E PIETRISCO

3

SABBIA SOTTILE CON ARGILLA

4

ARGILLA CON UN PO' DI SABBIA

5

ARGILLA COMPATTA

L (m) /A.E.

2

3

5

10

non adatta

350

P.C.

SEZ. A-A

P.C.

700

350

350

400
