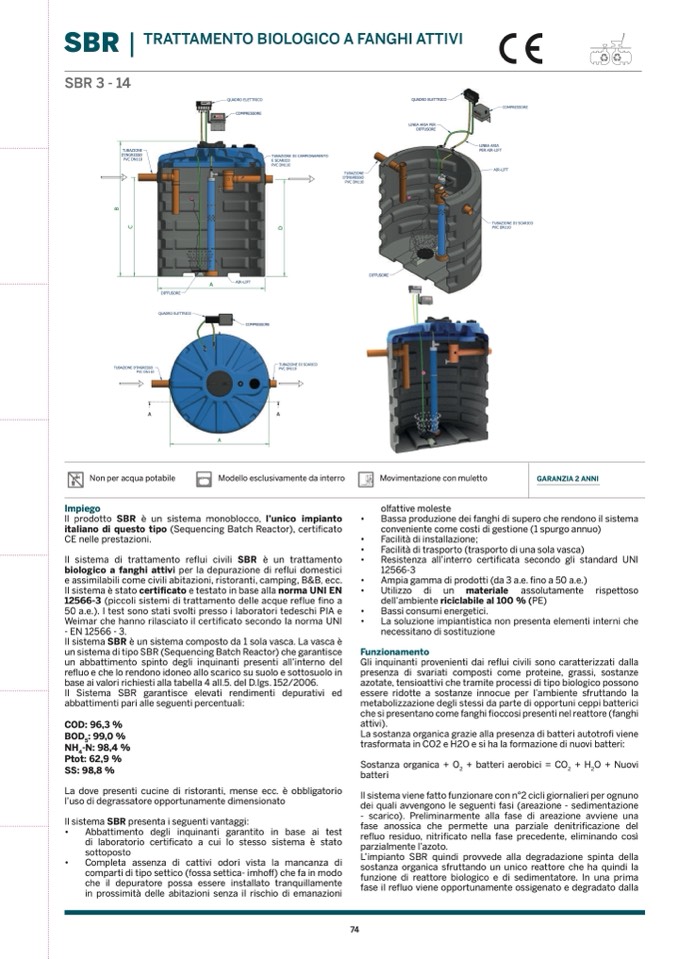

SBR |
TRATTAMENTO BIOLOGICO A FANGHI ATTIVI
SBR 3 - 14
TUBAZIONE
D'INGRESSO
PVC DN110
LINEA ARIA
PER AIR-LIFT
TUBAZIONE D'INGRESSO
PVC DN110
DIFFUSORE
QUADRO ELETTRICO
TUBAZIONE DI SCARICO
PVC DN110
A
A
A
Non per acqua potabile
Modello esclusivamente da interro
Impiego
ll prodotto SBR è un sistema monoblocco, l’unico impianto
italiano di questo tipo (Sequencing Batch Reactor), certificato
CE nelle prestazioni.
Il sistema di trattamento reflui civili SBR è un trattamento
biologico a fanghi attivi per la depurazione di reflui domestici
e assimilabili come civili abitazioni, ristoranti, camping, B&B, ecc.
IlsistemaèstatocertificatoetestatoinbaseallanormaUNIEN
12566-3 (piccoli sistemi di trattamento delle acque reflue fino a
50 a.e.). I test sono stati svolti presso i laboratori tedeschi PIA e
Weimar che hanno rilasciato il certificato secondo la norma UNI
- EN 12566 - 3.
Il sistema SBR è un sistema composto da 1 sola vasca. La vasca è
un sistema di tipo SBR (Sequencing Batch Reactor) che garantisce
un abbattimento spinto degli inquinanti presenti all’interno del
refluo e che lo rendono idoneo allo scarico su suolo e sottosuolo in
base ai valori richiesti alla tabella 4 all.5. del D.lgs. 152/2006.
Il Sistema SBR garantisce elevati rendimenti depurativi ed
abbattimenti pari alle seguenti percentuali:
COD: 96,3 %
BOD
5
: 99,0 %
NH
4
-N: 98,4 %
Ptot: 62,9 %
SS: 98,8 %
La dove presenti cucine di ristoranti, mense ecc. è obbligatorio
l’uso di degrassatore opportunamente dimensionato
Il sistema SBR presenta i seguenti vantaggi:
•
Abbattimento degli inquinanti garantito in base ai test
di laboratorio certificato a cui lo stesso sistema è stato
sottoposto
•
Completa assenza di cattivi odori vista la mancanza di
comparti di tipo settico (fossa settica- imhoff) che fa in modo
che il depuratore possa essere installato tranquillamente
in prossimità delle abitazioni senza il rischio di emanazioni
A
AIR-LIFT
COMPRESSORE
QUADRO ELETTRICO
COMPRESSORE
QUADRO ELETTRICO
LINEA ARIA PER
DIFFUSORE
COMPRESSORE
AIR-LIFT
TUBAZIONE DI SCARICO
PVC DN110
TUBAZIONE DI CAMPIONAMENTO
E SCARICO
PVC DN110
TUBAZIONE
D'INGRESSO
PVC DN110
DIFFUSORE
B
C
D
74
Movimentazione con muletto
GARANZIA 2 ANNI
olfattive moleste
•
Bassa produzione dei fanghi di supero che rendono il sistema
conveniente come costi di gestione (1 spurgo annuo)
•
Facilità di installazione;
•
Facilità di trasporto (trasporto di una sola vasca)
•
Resistenza all’interro certificata secondo gli standard UNI
12566-3
•
Ampia gamma di prodotti (da 3 a.e. fino a 50 a.e.)
•
Utilizzo di un materiale assolutamente rispettoso
dell’ambiente riciclabile al 100 % (PE)
•
Bassi consumi energetici.
•
La soluzione impiantistica non presenta elementi interni che
necessitano di sostituzione
Funzionamento
Gli inquinanti provenienti dai reflui civili sono caratterizzati dalla
presenza di svariati composti come proteine, grassi, sostanze
azotate, tensioattivi che tramite processi di tipo biologico possono
essere ridotte a sostanze innocue per l’ambiente sfruttando la
metabolizzazione degli stessi da parte di opportuni ceppi batterici
che si presentano come fanghi fioccosi presenti nel reattore (fanghi
attivi).
La sostanza organica grazie alla presenza di batteri autotrofi viene
trasformata in CO2 e H2O e si ha la formazione di nuovi batteri:
Sostanza organica + O
2
+ batteri aerobici = CO
2
+ H
2
O + Nuovi
batteri
Il sistema viene fatto funzionare con n°2 cicli giornalieri per ognuno
dei quali avvengono le seguenti fasi (areazione - sedimentazione
- scarico). Preliminarmente alla fase di areazione avviene una
fase anossica che permette una parziale denitrificazione del
refluo residuo, nitrificato nella fase precedente, eliminando così
parzialmente l’azoto.
L’impianto SBR quindi provvede alla degradazione spinta della
sostanza organica sfruttando un unico reattore che ha quindi la
funzione di reattore biologico e di sedimentatore. In una prima
fase il refluo viene opportunamente ossigenato e degradato dalla
