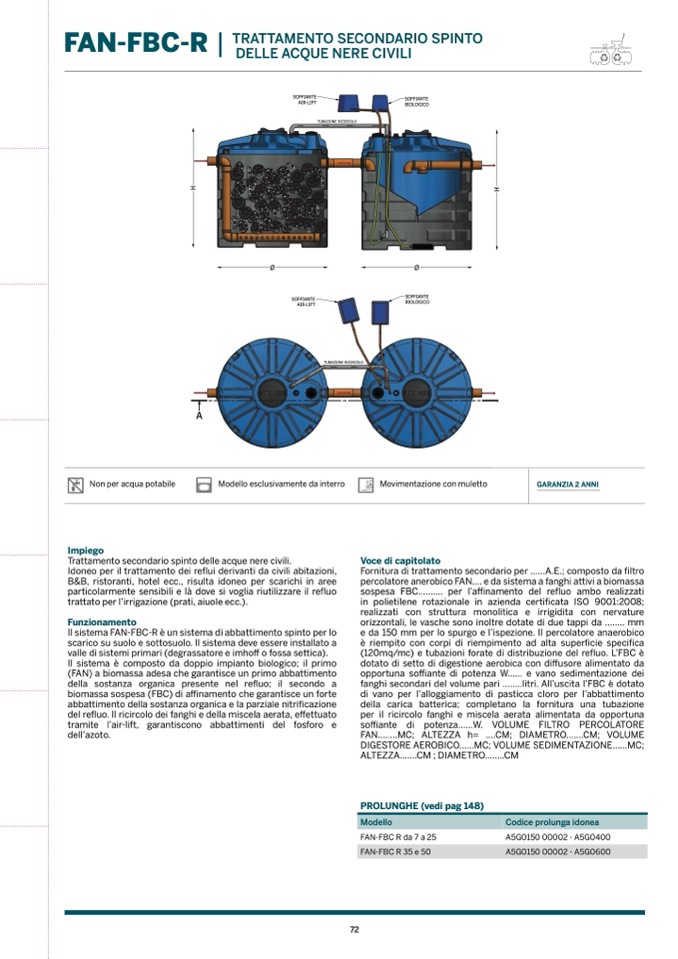

FAN-FBC-R |

TRATTAMENTO SECONDARIO SPINTO

DELLE ACQUE NERE CIVILI

Non per acqua potabile

Impiego

Modello esclusivamente da interro

D

C

B

TUBAZIONE RICIRCOLO

Trattamento secondario spinto delle acque nere civili.

Idoneo per il trattamento dei reflui derivanti da civili abitazioni,

B&B, ristoranti, hotel ecc., risulta idoneo per scarichi in aree

particolarmente sensibili e là dove si voglia riutilizzare il refluo

trattato per l’irrigazione (prati, aiuole ecc.).

Funzionamento

Il sistema FAN-FBC-R è un sistema di abbattimento spinto per lo

scarico su suolo e sottosuolo. Il sistema deve essere installato a

valle di sistemi primari (degrassatore e imhoff o fossa settica).

Il sistema è composto da doppio impianto biologico; il primo

(FAN) a biomassa adesa che garantisce un primo abbattimento

della sostanza organica presente nel refluo; il secondo a

biomassa sospesa (FBC) di affinamento che garantisce un forte

abbattimento della sostanza organica e la parziale nitrificazione

del refluo. Il ricircolo dei fanghi e della miscela aerata, effettuato

tramite l’air-lift, garantiscono abbattimenti del fosforo e

dell’azoto.

6

5

4

3

2

SOFFIANTE

AIR-LIFT

SOFFIANTE

BIOLOGICO

H

H

Ø

Ø

SOFFIANTE

AIR-LIFT

SOFFIANTE

BIOLOGICO

TUBAZIONE RICIRCOLO

A

A

6

5

4

3

2

72

Approvato da

Data

Data

03/03/202

A5B5015 SCHEDA CATALOGO

Movimentazione con muletto

GARANZIA 2 ANNI

Voce di capitolato

Fornitura di trattamento secondario per ......A.E.; composto da filtro

percolatore anerobico FAN.... e da sistema a fanghi attivi a biomassa

sospesa FBC.......... per l’affinamento del refluo ambo realizzati

in polietilene rotazionale in azienda certificata ISO 9001:2008;

realizzati con struttura monolitica e irrigidita con nervature

orizzontali, le vasche sono inoltre dotate di due tappi da ........ mm

e da 150 mm per lo spurgo e l’ispezione. Il percolatore anaerobico

è riempito con corpi di riempimento ad alta superficie specifica

(120mq/mc) e tubazioni forate di distribuzione del refluo. L’FBC è

dotato di setto di digestione aerobica con diffusore alimentato da

opportuna soffiante di potenza W...... e vano sedimentazione dei

fanghi secondari del volume pari ........litri. All’uscita l’FBC è dotato

di vano per l’alloggiamento di pasticca cloro per l’abbattimento

della carica batterica; completano la fornitura una tubazione

per il ricircolo fanghi e miscela aerata alimentata da opportuna

soffiante di potenza......W. VOLUME FILTRO PERCOLATORE

FAN........MC; ALTEZZA h= ....CM; DIAMETRO.......CM; VOLUME

DIGESTORE AEROBICO......MC; VOLUME SEDIMENTAZIONE......MC;

ALTEZZA.......CM ; DIAMETRO........CM

PROLUNGHE (vedi pag 148)

Modello

FAN-FBC R da 7 a 25

FAN-FBC R 35 e 50

Codice prolunga idonea

A5G0150 00002 - A5G0400

A5G0150 00002 - A5G0600
