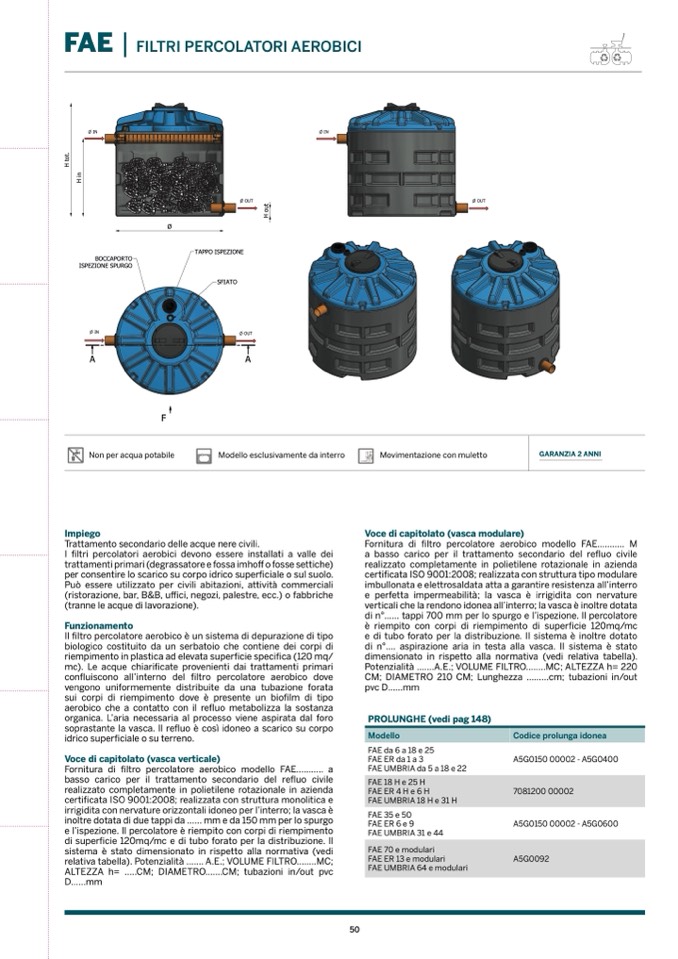

FAE |
FILTRI PERCOLATORI AEROBICI
IN
BOCCAPORTO
ISPEZIONE SPURGO
IN
IN
H
o
u
t
H
t
o
t
.
H
i
n
F
Non per acqua potabile
Impiego
DEPURAZIONE
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
OUT
Ø
TAPPO ISPEZIONE
SFIATO
OUT
OUT
A
A
Trattamento secondario delle acque nere civili.
I filtri percolatori aerobici devono essere installati a valle dei
trattamenti primari (degrassatore e fossa imhoff o fosse settiche)
per consentire lo scarico su corpo idrico superficiale o sul suolo.
Può essere utilizzato per civili abitazioni, attività commerciali
(ristorazione, bar, B&B, uffici, negozi, palestre, ecc.) o fabbriche
(tranne le acque di lavorazione).
Funzionamento
Il filtro percolatore aerobico è un sistema di depurazione di tipo
biologico costituito da un serbatoio che contiene dei corpi di
riempimento in plastica ad elevata superficie specifica (120 mq/
mc). Le acque chiarificate provenienti dai trattamenti primari
confluiscono all’interno del filtro percolatore aerobico dove
vengono uniformemente distribuite da una tubazione forata
sui corpi di riempimento dove è presente un biofilm di tipo
aerobico che a contatto con il refluo metabolizza la sostanza
organica. L’aria necessaria al processo viene aspirata dal foro
soprastante la vasca. Il refluo è così idoneo a scarico su corpo
idrico superficiale o su terreno.
Voce di capitolato (vasca verticale)
Fornitura di filtro percolatore aerobico modello FAE........... a
basso carico per il trattamento secondario del refluo civile
realizzato completamente in polietilene rotazionale in azienda
certificata ISO 9001:2008; realizzata con struttura monolitica e
irrigidita con nervature orizzontali idoneo per l’interro; la vasca è
inoltre dotata di due tappi da ...... mm e da 150 mm per lo spurgo
e l’ispezione. Il percolatore è riempito con corpi di riempimento
di superficie 120mq/mc e di tubo forato per la distribuzione. Il
sistema è stato dimensionato in rispetto alla normativa (vedi
relativa tabella). Potenzialità ....... A.E.; VOLUME FILTRO........MC;
ALTEZZA h= .....CM; DIAMETRO.......CM; tubazioni in/out pvc
D......mm
Fornitura di filtro percolatore aerobico modello FAE........... M
a basso carico per il trattamento secondario del refluo civile
realizzato completamente in polietilene rotazionale in azienda
certificata ISO 9001:2008; realizzata con struttura tipo modulare
imbullonata e elettrosaldata atta a garantire resistenza all’interro
e perfetta impermeabilità; la vasca è irrigidita con nervature
verticali che la rendono idonea all’interro; la vasca è inoltre dotata
di n°...... tappi 700 mm per lo spurgo e l’ispezione. Il percolatore
è riempito con corpi di riempimento di superficie 120mq/mc
e di tubo forato per la distribuzione. Il sistema è inoltre dotato
di n°.... aspirazione aria in testa alla vasca. Il sistema è stato
dimensionato in rispetto alla normativa (vedi relativa tabella).
Potenzialità .......A.E.; VOLUME FILTRO........MC; ALTEZZA h= 220
CM; DIAMETRO 210 CM; Lunghezza .........cm; tubazioni in/out
pvc D......mm
DISEGNATO DA:
D. MASTROGIACOMO
CONTROLLATO DA:
D. GIOVANNELLI
SCALA
1 : 15
Modello esclusivamente da interro
DATA
11/02/2020
DATA
11/02/2020
DENOMINAZIONE
FAE ERU 1 A.E.
MATERIALE
POLIETILENE LINEARE
TRATTAMENTO SECONDARIO T3
50
Foglio n.1 di 1
SPECIFICHE INTERNE
Formato foglio: A3
PESO: 100 Kg
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a.
Ogni trasgressione verrà punita a norma di legge.
A5B1001 00ERU
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\FAE ERU\CATALOGO SCHEDA TECNICA\FAE ERU 1 (A5B1001 00ERU).dwg
Movimentazione con muletto
Voce di capitolato (vasca modulare)
GARANZIA 2 ANNI
PROLUNGHE (vedi pag 148)
Modello
FAE da 6 a 18 e 25
FAE ER da 1 a 3
FAE UMBRIA da 5 a 18 e 22
FAE 18 H e 25 H
FAE ER 4 H e 6 H
FAE UMBRIA 18 H e 31 H
FAE 35 e 50
FAE ER 6 e 9
FAE UMBRIA 31 e 44
FAE 70 e modulari
FAE ER 13 e modulari
FAE UMBRIA 64 e modulari
Codice prolunga idonea
A5G0150 00002 - A5G0400
7081200 00002
A5G0150 00002 - A5G0600
A5G0092
