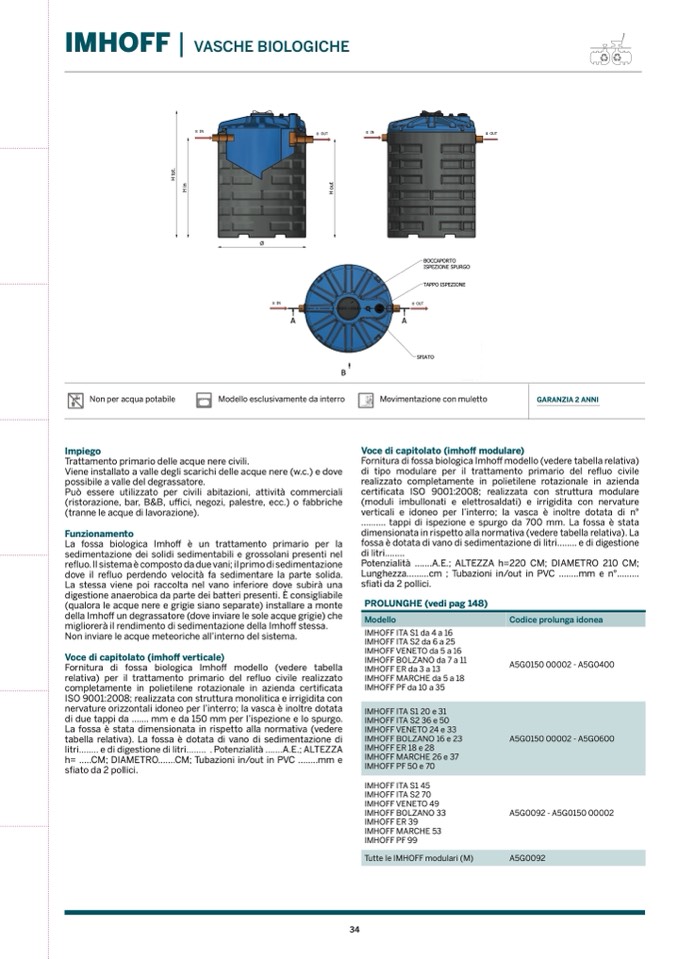

IMHOFF |
VASCHE BIOLOGICHE
IN
IN
BOCCAPORTO
ISPEZIONE SPURGO
TAPPO ISPEZIONE
OUT
OUT
Non per acqua potabile
Impiego
Modello esclusivamente da interro
Movimentazione con muletto
GARANZIA 2 ANNI
IN
IN
OUT
Trattamento primario delle acque nere civili.
Viene installato a valle degli scarichi delle acque nere (w.c.) e dove
possibile a valle del degrassatore.
Può essere utilizzato per civili abitazioni, attività commerciali
(ristorazione, bar, B&B, uffici, negozi, palestre, ecc.) o fabbriche
(tranne le acque di lavorazione).
Funzionamento
La fossa biologica Imhoff è un trattamento primario per la
sedimentazione dei solidi sedimentabili e grossolani presenti nel
refluo. Il sistema è composto da due vani; il primo di sedimentazione
dove il refluo perdendo velocità fa sedimentare la parte solida.
La stessa viene poi raccolta nel vano inferiore dove subirà una
digestione anaerobica da parte dei batteri presenti. È consigliabile
(qualora le acque nere e grigie siano separate) installare a monte
della Imhoff un degrassatore (dove inviare le sole acque grigie) che
migliorerà il rendimento di sedimentazione della Imhoff stessa.
Non inviare le acque meteoriche all’interno del sistema.
Voce di capitolato (imhoff verticale)
Fornitura di fossa biologica Imhoff modello (vedere tabella
relativa) per il trattamento primario del refluo civile realizzato
completamente in polietilene rotazionale in azienda certificata
ISO 9001:2008; realizzata con struttura monolitica e irrigidita con
nervature orizzontali idoneo per l’interro; la vasca è inoltre dotata
di due tappi da ....... mm e da 150 mm per l’ispezione e lo spurgo.
La fossa è stata dimensionata in rispetto alla normativa (vedere
tabella relativa). La fossa è dotata di vano di sedimentazione di
litri........ e di digestione di litri........ . Potenzialità .......A.E.; ALTEZZA
h= .....CM; DIAMETRO.......CM; Tubazioni in/out in PVC ........mm e
sfiato da 2 pollici.
Voce di capitolato (imhoff modulare)
Fornitura di fossa biologica Imhoff modello (vedere tabella relativa)
di tipo modulare per il trattamento primario del refluo civile
realizzato completamente in polietilene rotazionale in azienda
certificata ISO 9001:2008; realizzata con struttura modulare
(moduli imbullonati e elettrosaldati) e irrigidita con nervature
verticali e idoneo per l’interro; la vasca è inoltre dotata di n°
.......... tappi di ispezione e spurgo da 700 mm. La fossa è stata
dimensionata in rispetto alla normativa (vedere tabella relativa). La
fossa è dotata di vano di sedimentazione di litri........ e di digestione
di litri........
Potenzialità .......A.E.; ALTEZZA h=220 CM; DIAMETRO 210 CM;
Lunghezza.........cm ; Tubazioni in/out in PVC ........mm e n°.........
sfiati da 2 pollici.
B
Formato foglio: A3
PESO:
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a.
riprodotto ne' reso noto a terzi senza autorizzazione.
A5N0015 00016
Ø
Ø
IN
TAPPO ISPEZIONE
OUT
A
A
A
A
DISEGNATO DA:
DISEGNATO DA:
DATA
D. MASTROGIACOMO
06/03/2020
DATA
SFIATO
06/03/2020
DENOMINAZIONE
MATERIALE
POLIETILENE LINEARE
TRATTAMENTO PRIMARIO
REFLUI CIVILI
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
OUT
IN
OUT
H
t
o
t
.
H
i
n
H
o
u
t
H
t
o
t
.
H
i
n
H
o
u
t
BOCCAPORTO
ISPEZIONE SPURGO
SFIATO
B
SCALA
DEPURAZIONE
DEPURAZIONE
Il presente dSisEeCgOnNoDèOdUi eNsIcEluNsiv2a27p6r8o-pmrietà della ELBI S.p.a. e non può essere
DISEGNO CODICE
34
D. MASTROGIACOMO
CONTROLLATO DA:
D. GIOVANNELLI
F ITA16-S1
SCALA
Foglio n.1 di 1
SPECIFICHE INTERNE
Formato foglio: A3
PESO:
TOLLERANZE GENERALI
DATA
06/03/2020
DENOMINAZI
C
O
N
N
TR
E
OLLATO DA:
DATA
MATERIALE
D. GIOVANNELLI
06/03/2020
POLIETIL
IMHOFF ITA16-S1
1 : 20
C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\IMHOFF\IMHOFF ITA S1\CATALOGO SCHEDA TECNICA\IMHOFF ITA 16 - S1 (A5N0015
00016).dwg
S.p.a.
Ogni trasgressione verrà puniCta:\aArneoarLmavaodroi Vleaguglet\.Progetti\PRODOTTI ELBI\TRATTA
6
PROLUNGHE (vedi pag 148)
Modello
IMHOFF ITA S1 da 4 a 16
IMHOFF ITA S2 da 6 a 25
IMHOFF VENETO da 5 a 16
IMHOFF BOLZANO da 7 a 11
IMHOFF ER da 3 a 13
IMHOFF MARCHE da 5 a 18
IMHOFF PF da 10 a 35
IMHOFF ITA S1 20 e 31
IMHOFF ITA S2 36 e 50
IMHOFF VENETO 24 e 33
IMHOFF BOLZANO 16 e 23
IMHOFF ER 18 e 28
IMHOFF MARCHE 26 e 37
IMHOFF PF 50 e 70
IMHOFF ITA S1 45
IMHOFF ITA S2 70
IMHOFF VENETO 49
IMHOFF BOLZANO 33
IMHOFF ER 39
IMHOFF MARCHE 53
IMHOFF PF 99
Tutte le IMHOFF modulari (M)
Codice prolunga idonea
A5G0150 00002 - A5G0400
A5G0150 00002 - A5G0600
A5G0092 - A5G0150 00002
A5G0092
LIN
