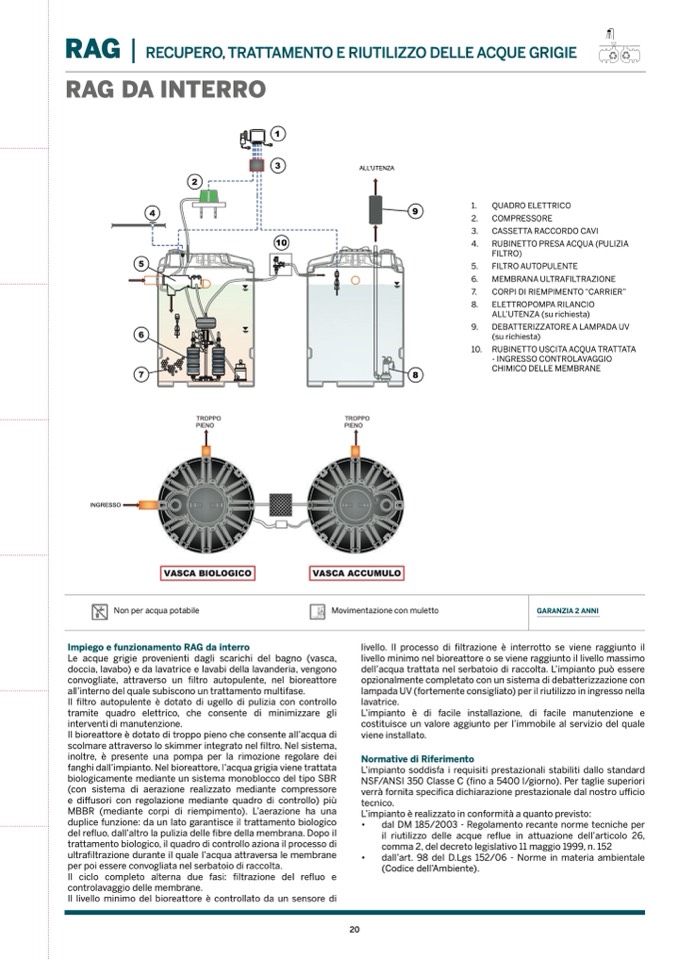

RAG |

RECUPERO, TRATTAMENTO E RIUTILIZZO DELLE ACQUE GRIGIE

RAG DA INTERRO

INGRESSO

TROPPO

PIENO

VASCA BIOLOGICO

TROPPO

PIENO

VASCA ACCUMULO

Movimentazione con muletto

2

4

5

9

1.

QUADRO ELETTRICO

2.

COMPRESSORE

1 Q3U.ADROCEALESTSTERITCTOA RACCORDO CAVI

2 C4O.MPRERSUSOBRIENETTO PRESA ACQUA (PULIZIA

3 CASSETTFAILRTARCCOO)RDOCAVI

1

3

10

ALL'UTENZA

6

7

8

9 DEBATTERIZZATOTORE A LAMPADA UV

(SU RICHIESTA)

Non per acqua potabile

Impiego e funzionamento RAG da interro

Le acque grigie provenienti dagli scarichi del bagno (vasca,

doccia, lavabo) e da lavatrice e lavabi della lavanderia, vengono

convogliate, attraverso un filtro autopulente, nel bioreattore

all’interno del quale subiscono un trattamento multifase.

Il filtro autopulente è dotato di ugello di pulizia con controllo

tramite quadro elettrico, che consente di minimizzare gli

interventi di manutenzione.

Il bioreattore è dotato di troppo pieno che consente all’acqua di

scolmare attraverso lo skimmer integrato nel filtro. Nel sistema,

inoltre, è presente una pompa per la rimozione regolare dei

fanghi dall’impianto. Nel bioreattore, l’acqua grigia viene trattata

biologicamente mediante un sistema monoblocco del tipo SBR

(con sistema di aerazione realizzato mediante compressore

e diffusori con regolazione mediante quadro di controllo) più

MBBR (mediante corpi di riempimento). L’aerazione ha una

duplice funzione: da un lato garantisce il trattamento biologico

del refluo, dall’altro la pulizia delle fibre della membrana. Dopo il

trattamento biologico, il quadro di controllo aziona il processo di

ultrafiltrazione durante il quale l’acqua attraversa le membrane

per poi essere convogliata nel serbatoio di raccolta.

Il ciclo completo alterna due fasi: filtrazione del refluo e

controlavaggio delle membrane.

Il livello minimo del bioreattore è controllato da un sensore di

GARANZIA 2 ANNI

20

4 RUBINETTO PRESA ACQUA

5.

FILTRO AUTOPULENTE

(PULIZIA FILTRO)

5 FI6LT.RO AMUTEOMPUBLRENATNEAULTRAFILTRAZIONE

6 M7E.MBRACNOA URLPTIRDAFIILRTIREAMZIOPNIME ENTO “CARRIER”

7 CORPI DI RIEMPIMENTO "CARRIER"

8.

ELETTROPOMPA RILANCIO

8 ELETTROPOMPA RILANCIO ALL'UTENZA

ALL’UTENZA (su richiesta)

(SU RICHIESTA)

9.

DEBATTERIZZATORE A LAMPADA UV

(su richiesta)

10 - RUBINETTO USCITA ACQUA TRATTATA

10. RUBINETTO USCITA ACQUA TRATTATA

- INGRESSO CONTROLAVAGGIO CHIMICO

- INGRESSO CONTROLAVAGGIO

DELLE MEMBRANE

CHIMICO DELLE MEMBRANE

livello. Il processo di filtrazione è interrotto se viene raggiunto il

livello minimo nel bioreattore o se viene raggiunto il livello massimo

dell’acqua trattata nel serbatoio di raccolta. L’impianto può essere

opzionalmente completato con un sistema di debatterizzazione con

lampada UV (fortemente consigliato) per il riutilizzo in ingresso nella

lavatrice.

L’impianto è di facile installazione, di facile manutenzione e

costituisce un valore aggiunto per l’immobile al servizio del quale

viene installato.

Normative di Riferimento

L’impianto soddisfa i requisiti prestazionali stabiliti dallo standard

NSF/ANSI 350 Classe C (fino a 5400 l/giorno). Per taglie superiori

verrà fornita specifica dichiarazione prestazionale dal nostro ufficio

tecnico.

L’impianto è realizzato in conformità a quanto previsto:

•

dal DM 185/2003 - Regolamento recante norme tecniche per

il riutilizzo delle acque reflue in attuazione dell’articolo 26,

comma 2, del decreto legislativo 11 maggio 1999, n. 152

•

dall’art. 98 del D.Lgs 152/06 - Norme in materia ambientale

(Codice dell’Ambiente).
