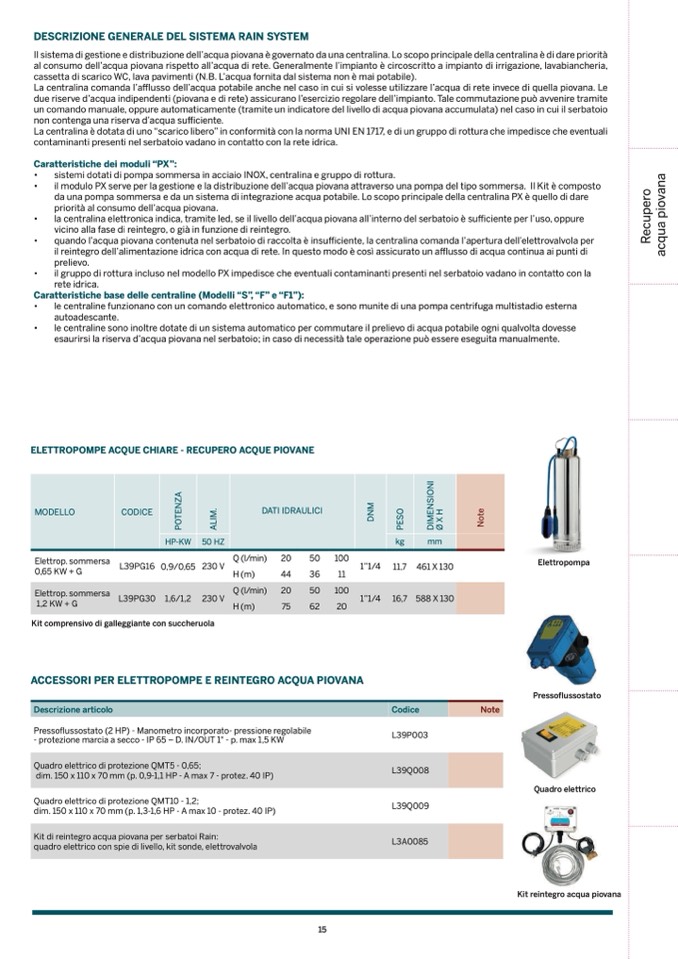

DESCRIZIONE GENERALE DEL SISTEMA RAIN SYSTEM
Il sistema di gestione e distribuzione dell’acqua piovana
è governato da una centralina. Lo scopo principale della centralina è di dare priorità
al consumo dell’acqua piovana rispetto all’acqua di rete. Generalmente l’impianto è circoscritto a impianto di irrigazione, lavabiancheria,
cassetta di scarico WC, lava pavimenti (N.B. L’acqua fornita dal sistema non è mai potabile).
La centralina comanda l’afflusso dell’acqua potabile anche nel caso in cui si volesse utilizzare l’acqua di rete invece di quella piovana. Le
due riserve d’acqua indipendenti (piovana e di rete) assicurano l’esercizio regolare dell’impianto. Tale commutazione può avvenire tramite
un comando manuale, oppure automaticamente (tramite un indicatore del livello di acqua piovana accumulata) nel caso in cui il serbatoio
non contenga una riserva d’acqua sufficiente.
La centralina è dotata di uno “scarico libero” in conformit
à con la norma UNI EN 1717, e di un gruppo di rottura che impedisce che eventuali
contaminanti presenti nel serbatoio vadano in contatto con la rete idrica.
Caratteristiche dei moduli “PX”:
•
sistemi dotati di pompa sommersa in acciaio INOX, centralina e gruppo di rottura.
•
il modulo PX serve per la gestione e la distribuzione dell’acqua piovana attraverso una pompa del tipo sommersa. Il Kit è composto
da una pompa sommersa e da un sistema di integrazione acqua potabile. Lo scopo principale della centralina PX è quello di dare
priorità al consumo dell’acqua piovana.
•
la centralina elettronica indica, tramite led, se il livello dell’acqua piovana all’interno del serbatoio è sufficiente per l’uso, oppure
vicino alla fase di reintegro, o già in funzione di reintegro.
•
quando l’acqua piovana contenuta nel serbatoio di raccolta è insufficiente, la centralina comanda l’apertura dell’elettrovalvola per
il reintegro dell’alimentazione idrica con acqua di rete. In questo modo è così assicurato un afflusso di acqua continua ai punti di
prelievo.
•
il gruppo di rottura incluso nel modello PX impedisce che eventuali contaminanti presenti nel serbatoio vadano in contatto con la
rete idrica.
Caratteristiche base delle centraline (Modelli “S”, “F” e “F1”):
•
le centraline funzionano con un comando elettronico automatico, e sono munite di una pompa centrifuga multistadio esterna
autoadescante.
•
le centraline sono inoltre dotate di un sistema automatico per commutare il prelievo di acqua potabile ogni qualvolta dovesse
esaurirsi la riserva d’acqua piovana nel serbatoio; in caso di necessità tale operazione può essere eseguita manualmente.
ELETTROPOMPE ACQUE CHIARE - RECUPERO ACQUE PIOVANE
MODELLO
CODICE
DATI IDRAULICI
HP-KW
50 HZ
kg
mm
Elettrop. sommersa
0,65 KW + G
L39PG16
0,9/0,65
230 V
Q (l/min)
20
50
100
1”1/4
11,7
461 X 130
H (m)
44
36
11
Elettrop. sommersa
1,2 KW + G
L39PG30
1,6/1,2
230 V
Q (l/min)
20
50
100
1”1/4
16,7
588 X 130
H (m)
75
62
20
Kit comprensivo di galleggiante con succheruola
ACCESSORI PER ELETTROPOMPE E REINTEGRO ACQUA PIOVANA
Elettropompa
Pressoflussostato
Quadro elettrico
Descrizione articolo
Codice
Note
Pressoflussostato (2 HP) - Manometro incorporato- pressione regolabile
- protezione marcia a secco - IP 65 – D. IN/OUT 1" - p. max 1,5 KW
L39P003
Quadro elettrico di protezione QMT5 - 0,65;
dim. 150 x 110 x 70 mm (p. 0,9-1,1 HP - A max 7 - protez. 40 IP)
L39Q008
Quadro elettrico di protezione QMT10 - 1,2;
dim. 150 x 110 x 70 mm (p. 1,3-1,6 HP - A max 10 - protez. 40 IP)
L39Q009
Kit di reintegro acqua piovana per serbatoi Rain:
quadro elettrico con spie di livello, kit sonde, elettrovalvola
L3A0085
Kit reintegro acqua piovana
