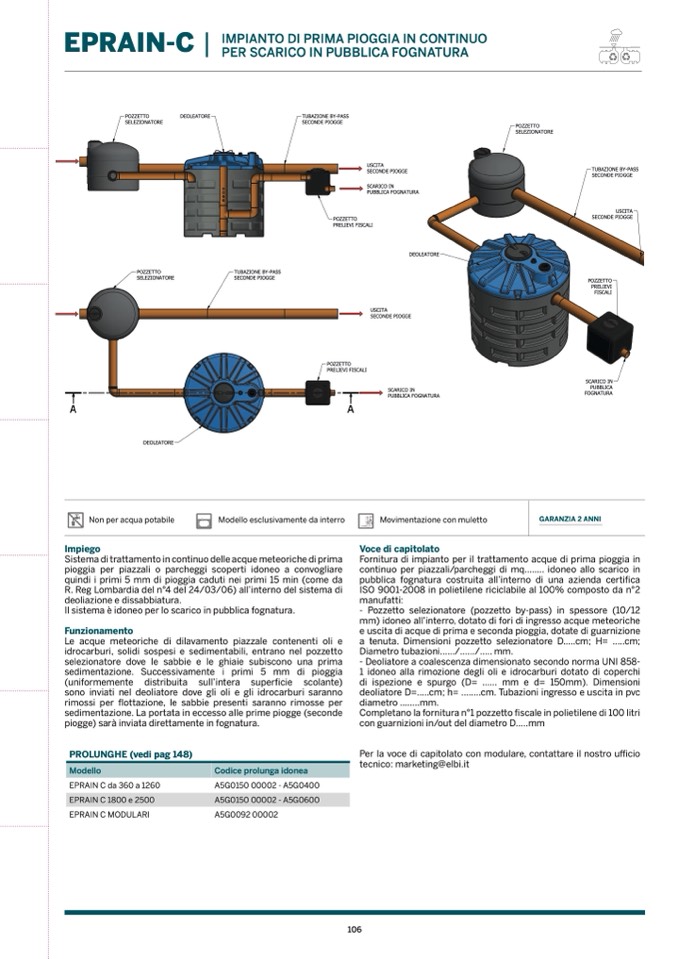

EPRAIN-C |
IMPIANTO DI PRIMA PIOGGIA IN CONTINUO
PER SCARICO IN PUBBLICA FOGNATURA
POZZETTO
SELEZIONATORE
DEOLEATORE
TUBAZIONE BY-PASS
SECONDE PIOGGE
POZZETTO
SELEZIONATORE
TUBAZIONE BY-PASS
SECONDE PIOGGE
DEOLEATORE
USCITA
SECONDE PIOGGE
A
A
DEOLEATORE
Non per acqua potabile
Impiego
DISEGNATO DA:
D. MASTROGIACOMO
CONTROLLATO DA:
D. GIOVANNELLI
DATA
22/04/2020
DENOMINAZIONE
Sistema di trattamento in continuo delle acque meteoriche di prima
pioggia per piazzali o parcheggi scoperti idoneo a convogliare
quindi i primi 5 mm di pioggia caduti nei primi 15 min (come da
R. Reg Lombardia del n°4 del 24/03/06) all’interno del sistema di
deoliazione e dissabbiatura.
Il sistema è idoneo per lo scarico in pubblica fognatura.
Funzionamento
Le acque meteoriche di dilavamento piazzale contenenti oli e
idrocarburi, solidi sospesi e sedimentabili, entrano nel pozzetto
selezionatore dove le sabbie e le ghiaie subiscono una prima
sedimentazione. Successivamente i primi 5 mm di pioggia
(uniformemente distribuita sull’intera superficie scolante)
sono inviati nel deoliatore dove gli oli e gli idrocarburi saranno
rimossi per flottazione, le sabbie presenti saranno rimosse per
sedimentazione. La portata in eccesso alle prime piogge (seconde
piogge) sarà inviata direttamente in fognatura.
Voce di capitolato
PROLUNGHE (vedi pag 148)
Modello
EPRAIN C da 360 a 1260
EPRAIN C 1800 e 2500
EPRAIN C MODULARI
Codice prolunga idonea
A5G0150 00002 - A5G0400
A5G0150 00002 - A5G0600
A5G0092 00002
Fornitura di impianto per il trattamento acque di prima pioggia in
continuo per piazzali/parcheggi di mq........ idoneo allo scarico in
pubblica fognatura costruita all’interno di una azienda certifica
ISO 9001-2008 in polietilene riciclabile al 100% composto da n°2
manufatti:
- Pozzetto selezionatore (pozzetto by-pass) in spessore (10/12
mm) idoneo all’interro, dotato di fori di ingresso acque meteoriche
e uscita di acque di prima e seconda pioggia, dotate di guarnizione
a tenuta. Dimensioni pozzetto selezionatore D.....cm; H= .....cm;
Diametro tubazioni....../....../..... mm.
- Deoliatore a coalescenza dimensionato secondo norma UNI 858-
1 idoneo alla rimozione degli oli e idrocarburi dotato di coperchi
di ispezione e spurgo (D= ...... mm e d= 150mm). Dimensioni
deoliatore D=.....cm; h= ........cm. Tubazioni ingresso e uscita in pvc
diametro ........mm.
Completano la fornitura n°1 pozzetto fiscale in polietilene di 100 litri
con guarnizioni in/out del diametro D.....mm
Per la voce di capitolato con modulare, contattare il nostro ufficio
tecnico: marketing@elbi.it
Modello esclusivamente da interro
GARANZIA 2 ANNI
POZZETTO
PRELIEVI FISCALI
POZZETTO
PRELIEVI FISCALI
106
USCITA
SECONDE PIOGGE
SCARICO IN
PUBBLICA FOGNATURA
TUBAZIONE BY-PASS
SECONDE PIOGGE
USCITA
SECONDE PIOGGE
POZZETTO
PRELIEVI
FISCALI
SCARICO IN
PUBBLICA
FOGNATURA
MATERIALE
TRATTAMENTO
SCARICO IN
PUBBLICA FOGNATURA
DATA
Foglio n.1 di 1
SPECIFICHE INTERNE
EPRAIN C 810
SCALA
1 : 30
Movimentazione con muletto
TOLLERANZE GENERALI
SECONDO UNI EN 22768-m
POZZETTO
SELEZIONATORE
Formato foglio: A3
PESO: 37 kg
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere
DISEGNO CODICE
riprodotto ne' reso noto a terzi senza autorizzazione.
S.p.a.
Ogni trasgressione verrà punita a norma di legge.
A5ZC008
