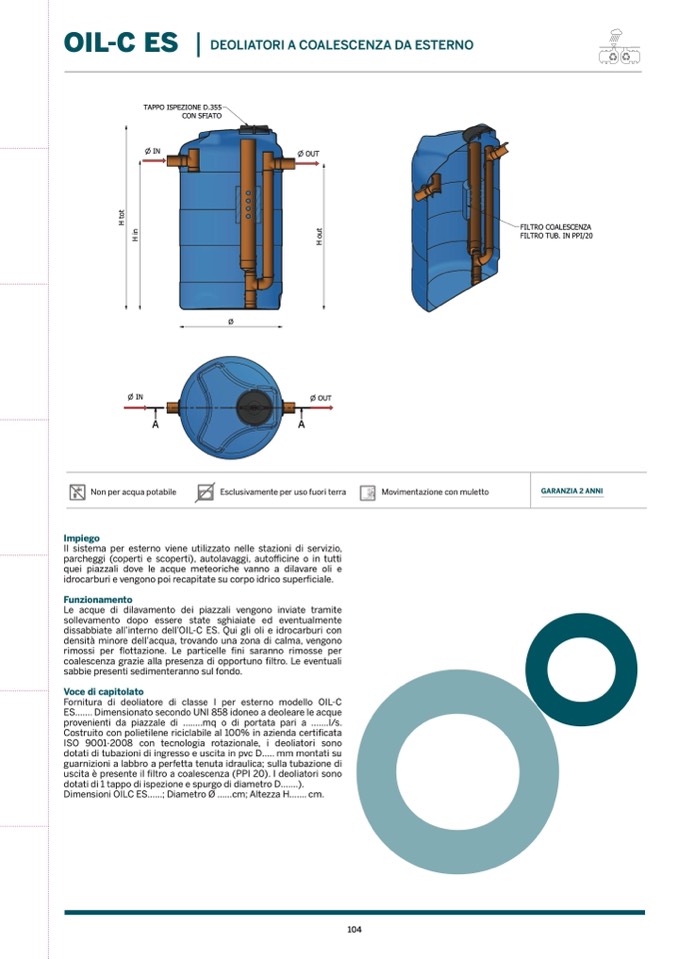

OIL-C ES |

DEOLIATORI A COALESCENZA DA ESTERNO

TAPPO ISPEZIONE D.355

Non per acqua potabile

Impiego

Esclusivamente per uso fuori terra

riprodotto ne' reso noto a terzi senza autorizzazione.

 IN

 OUT

CON SFIATO

 IN

Ø

A

A

Il sistema per esterno viene utilizzato nelle stazioni di servizio,

parcheggi (coperti e scoperti), autolavaggi, autofficine o in tutti

quei piazzali dove le acque meteoriche vanno a dilavare oli e

idrocarburi e vengono poi recapitate su corpo idrico superficiale.

Funzionamento

Le acque di dilavamento dei piazzali vengono inviate tramite

sollevamento dopo essere state sghiaiate ed eventualmente

dissabbiate all’interno dell’OIL-C ES. Qui gli oli e idrocarburi con

densità minore dell’acqua, trovando una zona di calma, vengono

rimossi per flottazione. Le particelle fini saranno rimosse per

coalescenza grazie alla presenza di opportuno filtro. Le eventuali

sabbie presenti sedimenteranno sul fondo.

Voce di capitolato

Fornitura di deoliatore di classe I per esterno modello OIL-C

ES....... Dimensionato secondo UNI 858 idoneo a deoleare le acque

provenienti da piazzale di ........mq o di portata pari a .......l/s.

Costruito con polietilene riciclabile al 100% in azienda certificata

ISO 9001-2008 con tecnologia rotazionale, i deoliatori sono

dotati di tubazioni di ingresso e uscita in pvc D..... mm montati su

guarnizioni a labbro a perfetta tenuta idraulica; sulla tubazione di

uscita è presente il filtro a coalescenza (PPI 20). I deoliatori sono

dotati di 1 tappo di ispezione e spurgo di diametro D.......).

Dimensioni OILC ES......; Diametro Ø ......cm; Altezza H....... cm.

 OUT

H

t

o

t

H

i

n

H

o

u

t

104

DISEGNATO DA:

D. MASTROGIACOMO

CONTROLLATO DA:

D. GIOVANNELLI

SCALA

1 : 15

DATA

20/04/2020

DATA

20/04/2020

DENOMINAZIONE

DEOL. COALESCENZA CV 1500

MATERIALE

POLIETILENE LINEARE

TRATTAMENTO ACQUE

TRATTAMENTO PRIMARIO

Movimentazione co

o

A5REC15

S.p.a.

u l e t t

FILTRO COALESCENZA

FILTRO TUB. IN PPI/20

Foglio n.1 di 1

SPECIFICHE INTERNE

Formato foglio: A3

PESO:

DEPURAZIONE

Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere

DISEGNO CODICE

n m

GARANZIA 2 ANNI

O

C:\AreaLavoroVault\Progetti\PRODOTTI ELBI\TRATTAMENTO ACQUE\OIL C FC ESTERNO\A5REC15 - OIL C FC ESTERNO.dwg

gni tras

verrà punita a norma di legge.

gre s sio n e

TOLLERANZE GENERALI

SECONDO UNI EN 22768-m
