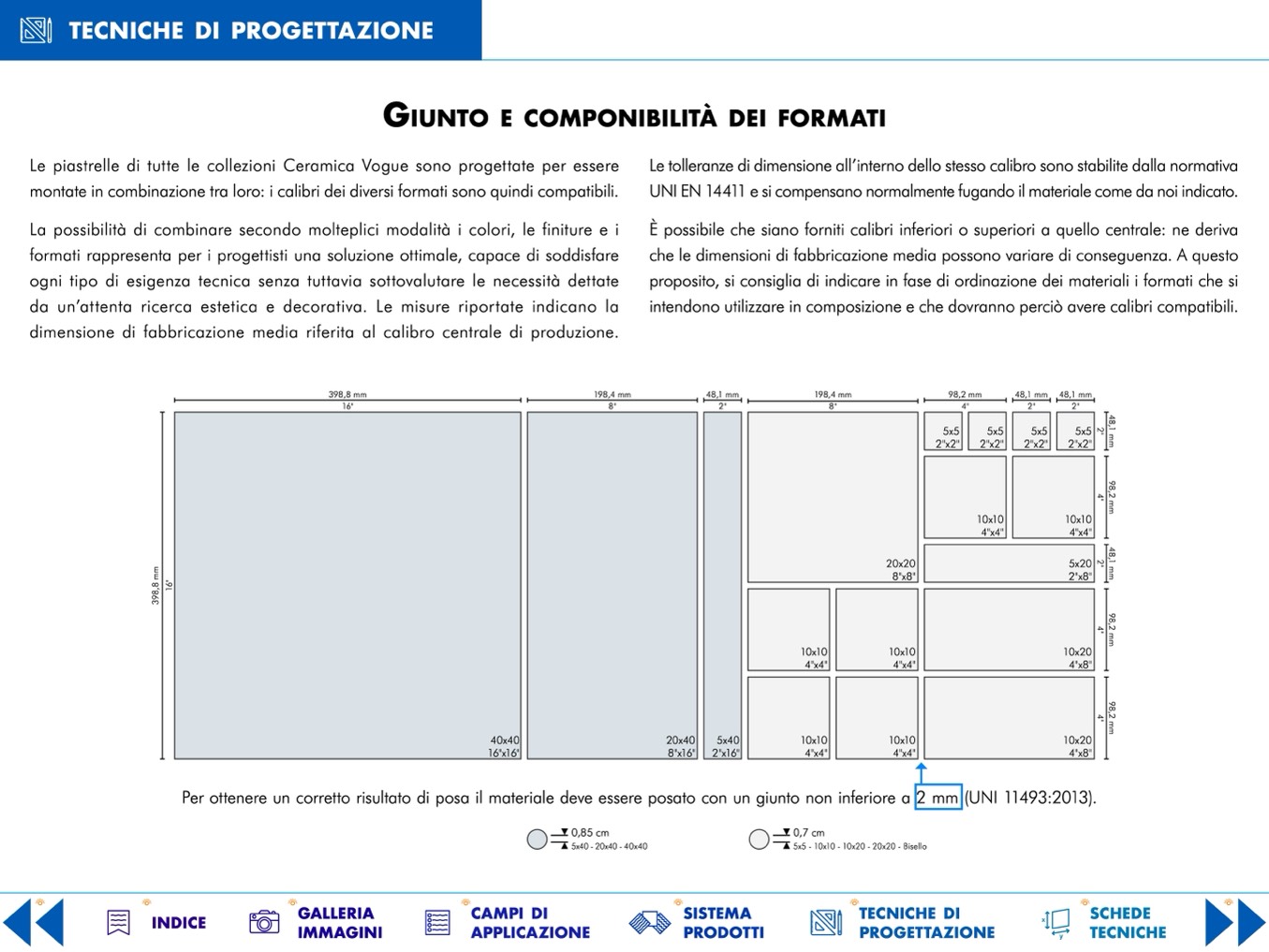

tecniche di progettazione

giunto e componibilità dei formati

Le piastrelle di tutte le collezioni Ceramica Vogue sono progettate per essere

montate in combinazione tra loro: i calibri dei diversi formati sono quindi compatibili.

La possibilità di combinare secondo molteplici modalità i colori, le finiture e i

formati rappresenta per i progettisti una soluzione ottimale, capace di soddisfare

ogni tipo di esigenza tecnica senza tuttavia sottovalutare le necessità dettate

da un’attenta ricerca estetica e decorativa. Le misure riportate indicano la

dimensione di fabbricazione media riferita al calibro centrale di produzione.

48,1 mm

198,4 mm

98,2 mm

48,1 mm 48,1 mm

16"

8"

2"

8"

4

"

2

"

2"

398,8 mm

198,4 mm

Le tolleranze di dimensione all’interno dello stesso calibro sono stabilite dalla normativa

UNI EN 14411 e si compensano normalmente fugando il materiale come da noi indicato.

È possibile che siano forniti calibri inferiori o superiori a quello centrale: ne deriva

che le dimensioni di fabbricazione media possono variare di conseguenza. A questo

proposito, si consiglia di indicare in fase di ordinazione dei materiali i formati che si

intendono utilizzare in composizione e che dovranno perciò avere calibri compatibili.

40x40

16"x16"

20x40

8"x16"

5x40

2"x16"

20x20

8"x8"

10x10

4"x4"

5x5

2"x2"

5x5

2"x2"

5x5

2"x2"

5x5

2"x2"

10x10

4"x4"

10x10

4"x4"

5x20

2"x8"

10x10

4"x4"

10x20

4"x8"

10x10

4"x4"

10x10

4"x4"

10x20

4"x8"

Per ottenere un corretto risultato di posa il materiale deve essere posato con un giunto non inferiore a

(UNI 11493:2013).

0,85 cm

0,7 cm

5x40 - 20x40 - 40x40

5x5 - 10x10 - 10x20 - 20x20 - Bisello

2 mm
