Ø40

SPAZIO

BAGNO

SPAZIO NT

BAGNO

Ø32

*

Ø50

Min50mm-(2")

50 mm

EXTENTION

Ref. 002436

see page 165

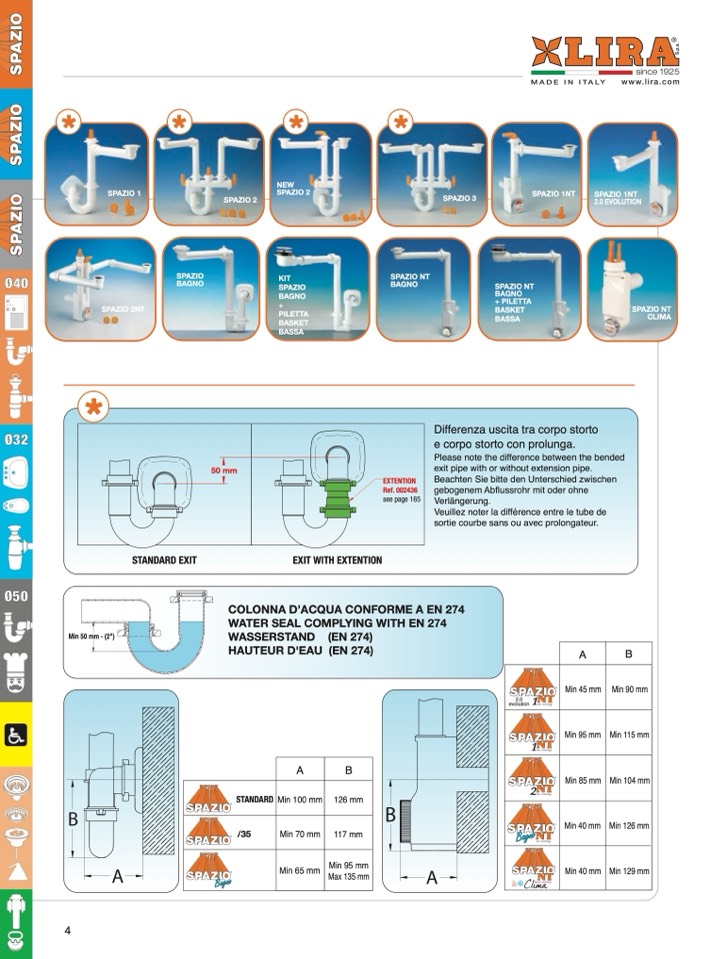

Differenza uscita tra corpo storto

e corpo storto con prolunga.

Please note the difference between the bended

exit pipe with or without extension pipe.

Beachten Sie bitte den Unterschied zwischen

gebogenem Abflussrohr mit oder ohne

Verlängerung.

*

*

*

*

4

SPAZIO 1

SPAZIO 2NT

SPAZIO 2

NEW

SPAZIO 2

KIT

SPAZIO

BAGNO

+

PILETTA

BASKET

BASSA

SPAZIO 3

SPAZIO 1NT

SPAZIO NT

BAGNO

+ PILETTA

BASKET

BASSA

SPAZIO 1NT

2.0 EVOLUTION

STANDARD EXIT

EXIT WITH EXTENTION

COLONNA D’ACQUA CONFORME A EN 274

WATER SEAL COMPLYING WITH EN 274

WASSERSTAND (EN 274)

HAUTEUR D'EAU (EN 274)

A

B

STANDARD

Min 100 mm 126 mm

/35

Min 70 mm 117 mm

Min 65 mm Min 95 mm

Max 135 mm

A

B

Veuillez noter la différence entre le tube de

sortie courbe sans ou avec prolongateur.

Min 45 mm Min 90 mm

evolution

2.0

Min 95 mm Min 115 mm

Min 85 mm Min 104 mm

Min 40 mm Min 126 mm

Min 40 mm Min 129 mm

SPAZIO NT

CLIMA
