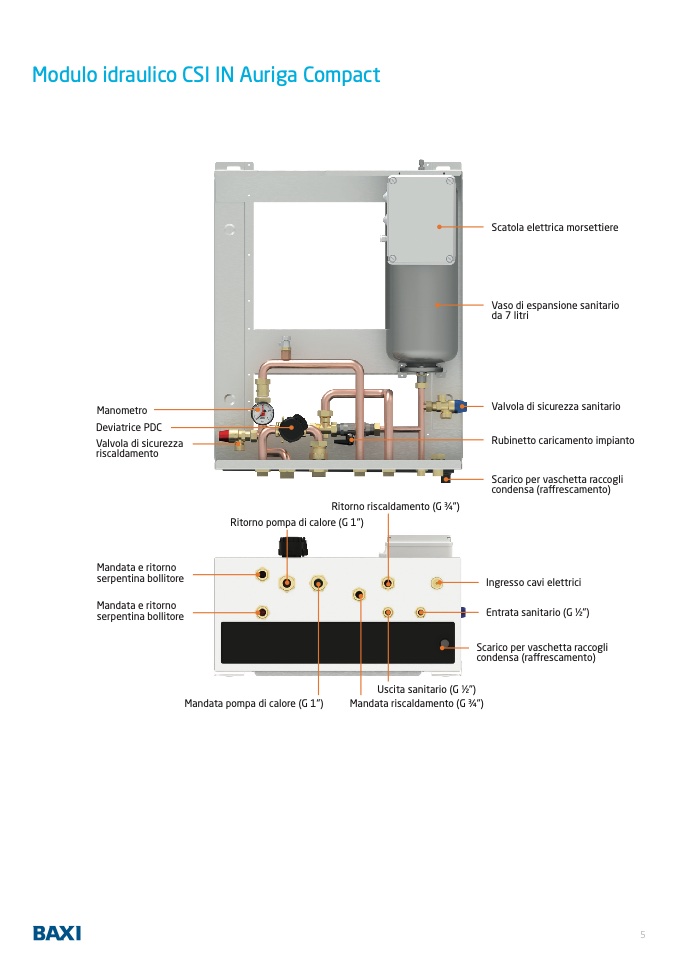

Modulo idraulico CSI IN Auriga Compac

t

Scatola elettrica morsettier

e

Vaso di espansione sanitari

o

da 7 litri

Valvola di sicurezza sanitario

Manometr

o

Deviatrice PDC

Valvola di sicurezza

riscaldamento

Rubinetto caricamento impianto

Scarico per vaschetta raccogli

condensa (raffrescamento)

Ritorno riscaldamento (G ¾")

Ritorno pompa di calore (G 1"

)

Mandata e ritorno

serpentina bollitore

Mandata e ritorno

serpentina bollitore

Ingresso cavi elettrici

Entrata sanitario (G ½")

Scarico per vaschetta raccogl

i

condensa (ra

ffrescamento

)

Mandata pompa di calore (G 1"

)

Uscita sanitario (G ½")

Mandata riscaldamento (G ¾"

)

5
