Wilo-Isar BOOST5

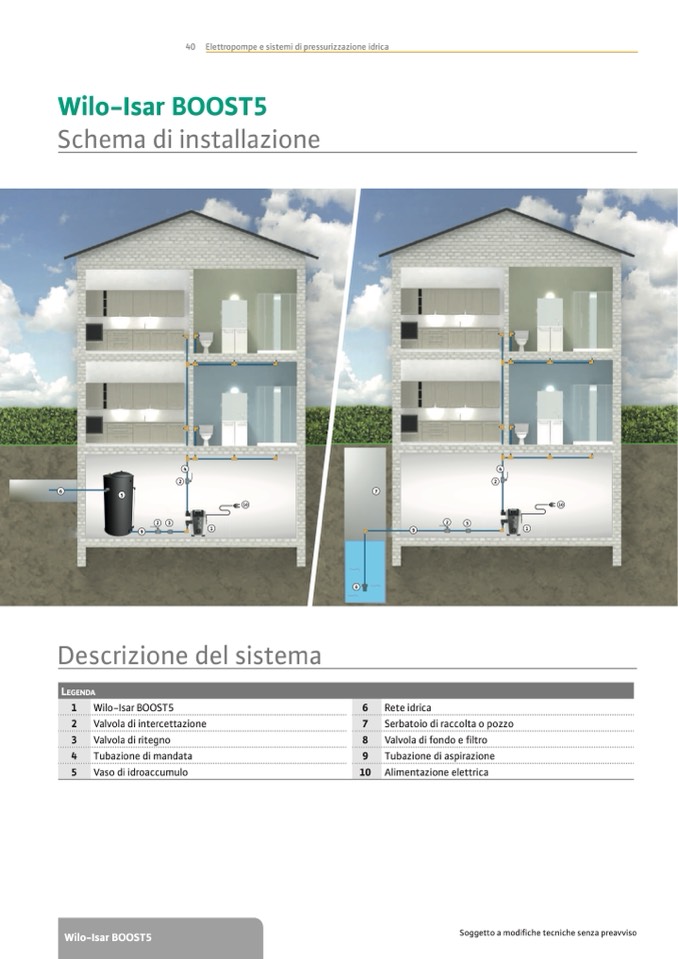

Schema di installazione

4

4

2

2

6

7

5

10

10

2

3

2

3

1

9

1

9

Descrizione del sistema

LEGENDA

1

Wilo-Isar BOOST5

2

Valvola di intercettazione

3

Valvola di ritegno

4

Tubazione di mandata

5

Vaso di idroaccumulo

8

Wilo-Isar BOOST5

Soggetto a modi�che tecniche senza preavviso

6

Rete idrica

7

Serbatoio di raccolta o pozzo

8

Valvola di fondo e �ltro

9

Tubazione di aspirazione

10 Alimentazione elettrica
