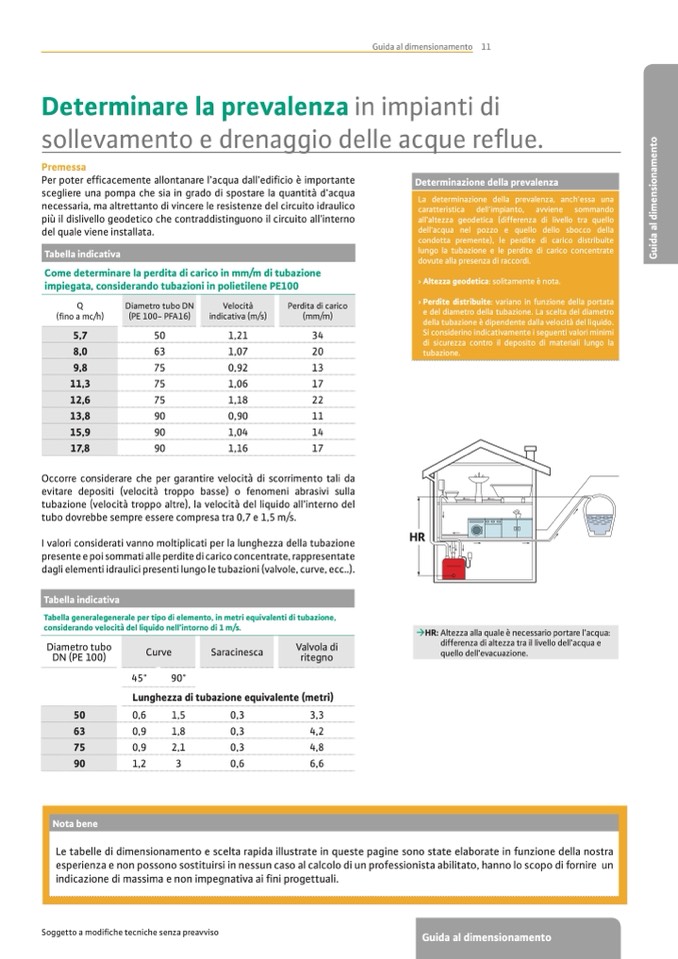

Guida al dimensionamento 11
Determinare la prevalenza in impianti di
sollevamento e drenaggio delle acque re�ue.
Premessa
Per poter ef�cacemente allontanare l’acqua dall’edi�cio è importante
scegliere una pompa che sia in grado di spostare la quantità d’acqua
necessaria, ma altrettanto di vincere le resistenze del circuito idraulico
più il dislivello geodetico che contraddistinguono il circuito all’interno
del quale viene installata.
Determinazione della prevalenza
La determinazione della prevalenza, anch'essa una
caratteristica
dell'impianto,
avviene
sommando
all’altezza geodetica (differenza di livello tra quello
dell'acqua nel pozzo e quello dello sbocco della
condotta premente), le perdite di carico distribuite
lungo la tubazione e le perdite di carico concentrate
dovute alla presenza di raccordi.
› Altezza geodetica: solitamente è nota.
› Perdite distribuite: variano in funzione della portata
e del diametro della tubazione. La scelta del diametro
della tubazione è dipendente dalla velocità del liquido.
Si considerino indicativamente i seguenti valori minimi
di sicurezza contro il deposito di materiali lungo la
tubazione.
Tabella indicativa
Come determinare la perdita di carico in mm/m di tubazione
impiegata, considerando tubazioni in polietilene PE100
Q
(�no a mc/h)
Diametro tubo DN
(PE 100- PFA16)
Velocità
indicativa (m/s)
Perdita di carico
(mm/m)
5,7
50
1,21
34
8,0
63
1,07
20
9,8
75
0,92
13
11,3
75
1,06
17
12,6
75
1,18
22
13,8
90
0,90
11
15,9
90
1,04
14
17,8
90
1,16
17
Occorre considerare che per garantire velocità di scorrimento tali da
evitare depositi (velocità troppo basse) o fenomeni abrasivi sulla
tubazione (velocità troppo altre), la velocità del liquido all’interno del
tubo dovrebbe sempre essere compresa tra 0,7 e 1,5 m/s.
I valori considerati vanno moltiplicati per la lunghezza della tubazione
presente e poi sommati alle perdite di carico concentrate, rappresentate
dagli elementi idraulici presenti lungo le tubazioni (valvole, curve, ecc..).
HR
Tabella indicativa
Tabella generalegenerale per tipo di elemento, in metri equivalenti di tubazione,
considerando velocità del liquido nell’intorno di 1 m/s.
Diametro tubo
DN (PE 100)
Curve
Saracinesca
Valvola di
ritegno
45°
90°
Lunghezza di tubazione equivalente (metri)
50
0,6
1,5
0,3
3,3
63
0,9
1,8
0,3
4,2
75
0,9
2,1
0,3
4,8
90
1,2
3
0,6
6,6
�HR: Altezza alla quale è necessario portare l’acqua:
differenza di altezza tra il livello dell’acqua e
quello dell’evacuazione.
Nota bene
Le tabelle di dimensionamento e scelta rapida illustrate in queste pagine sono state elaborate in funzione della nostra
esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, hanno lo scopo di fornire un
indicazione di massima e non impegnativa ai �ni progettuali.
Soggetto a modi�che tecniche senza preavviso
