INTEGRAZIONE SISTEMA TERMICO SOLARE

BOLLYTERM

®

HP 2

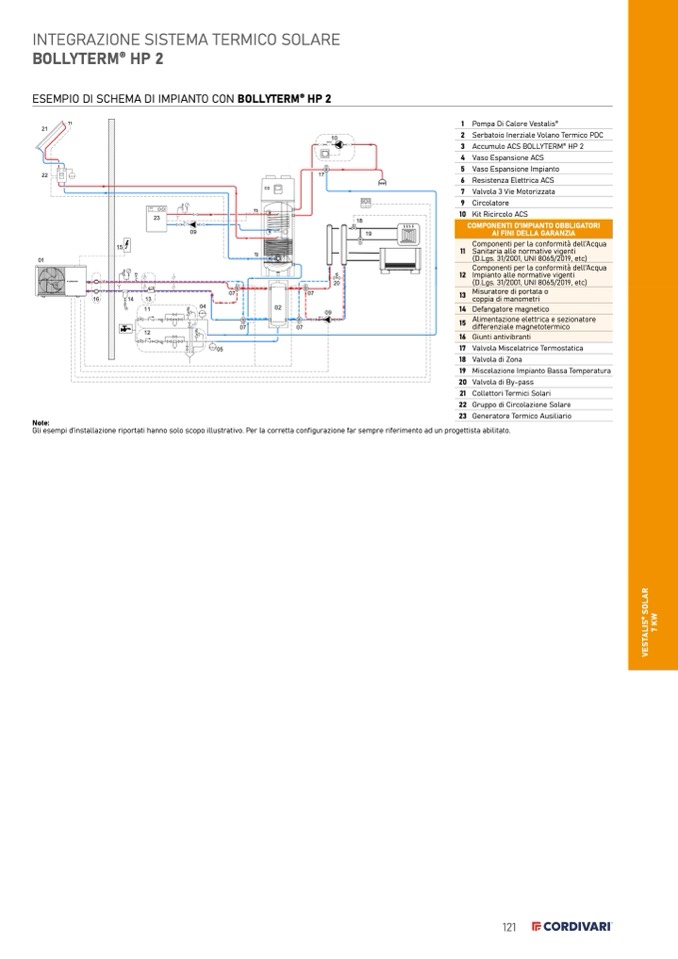

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLYTERM

®

HP 2

21

22

01

T1

1

Pompa Di Calore Vestalis

®

Serbatoio Inerziale Volano Termico PDC

Accumulo ACS BOLLYTERM

®

HP 2

Vaso Espansione ACS

Vaso Espansione Impianto

Resistenza Elettrica ACS

Valvola 3 Vie Motorizzata

Circolatore

Kit Ricircolo ACS

Valvola Miscelatrice Termostatica

Valvola di Zona

Miscelazione Impianto Bassa Temperatura

Valvola di By-pass

Collettori Termici Solari

Gruppo di Circolazione Solare

Generatore Termico Ausiliario

03

T3

T2

18

E

19

M

Note:

Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento ad un progettista abilitato.

20

07

09

07

E

17

M

10

2

3

4

5

6

7

9

10

17

18

19

20

21

22

23

121
