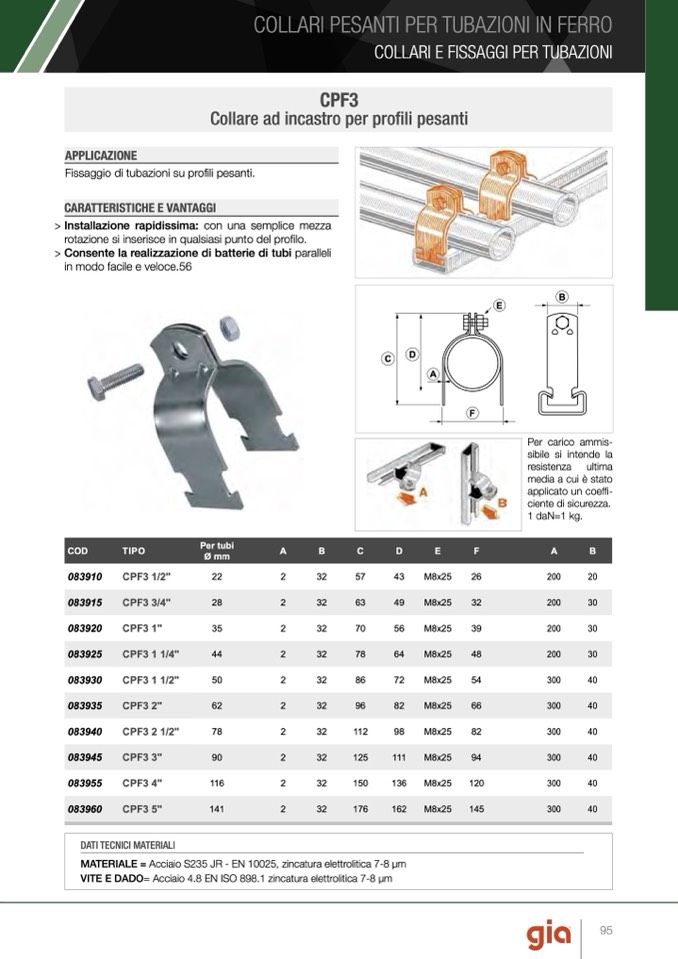

CPF3
PF3 - PF4
Collare ad incastro per profili pesanti
APPLICAZIONE
Fissaggio di tubazioni su profili pesanti.
CARATTERISTICHE E VANTAGGI
> Installazione rapidissima: con una semplice mezza
rotazione si inserisce in qualsiasi punto del profilo.
> Consente la realizzazione di batterie di tubi paralleli
in modo facile e veloce.56
E
F
B
C
D
A
COD
TIPO
Per tubi
Ø mm
A
B
C
D
E
F
A
B
083910
CPF3 1/2"
22
2
32
57
43
M8x25
26
Per carico ammis-
sibile si intende la
resistenza ultima
media a cui è stato
applicato un coeffi-
ciente di sicurezza.
1 daN=1 kg.
200
20
083915
CPF3 3/4"
28
2
32
63
49
M8x25
32
200
30
083920
CPF3 1"
35
2
32
70
56
M8x25
39
200
30
083925
CPF3 1 1/4"
44
2
32
78
64
M8x25
48
200
30
083930
CPF3 1 1/2"
50
2
32
86
72
M8x25
54
300
40
083935
CPF3 2"
62
2
32
96
82
M8x25
66
300
40
083940
CPF3 2 1/2"
78
2
32
112
98
M8x25
82
300
40
083945
CPF3 3"
90
2
32
125
111
M8x25
94
300
40
083955
CPF3 4"
116
2
32
150
136
M8x25
120
300
40
083960
CPF3 5"
141
2
32
176
162
M8x25
145
300
40
DATI TECNICI MATERIALI
MATERIALE = Acciaio S235 JR - EN 10025, zincatura elettrolitica 7-8 μm
VITE E DADO= Acciaio 4.8 EN ISO 898.1 zincatura elettrolitica 7-8 μm
COLLARI PESANTI PER TUBAZIONI IN FERRO
