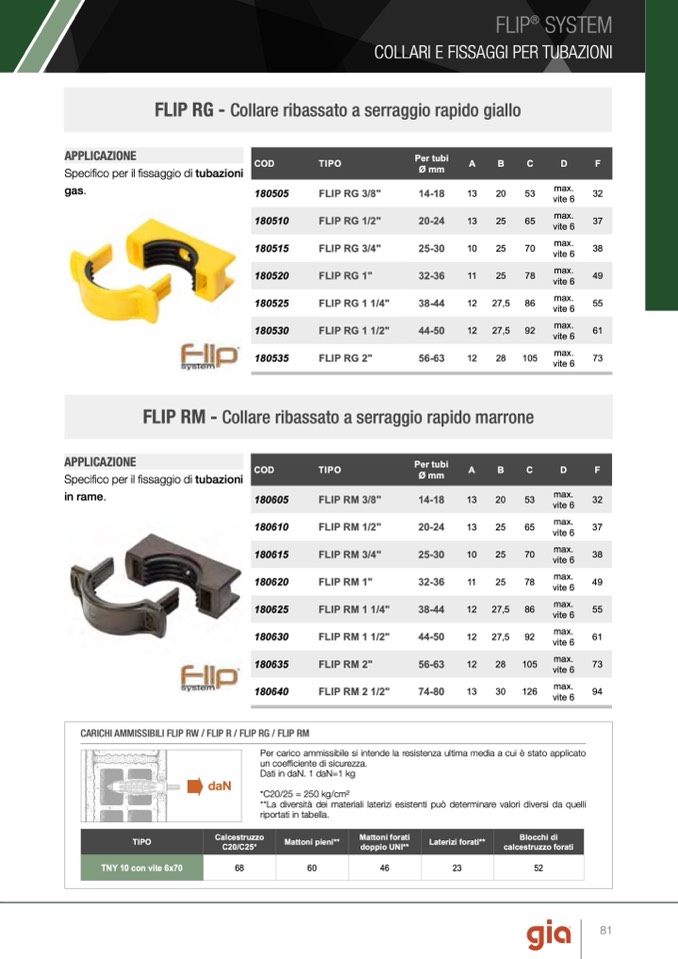

FLIP RG - Collare ribassato a serraggio rapido giallo
Specifico per il fissaggio di tubazioni
COD
TIPO
Per tubi
Ø mm
A
B
C
D
F
APPLICAZIONE
gas.
APPLICAZIONE
Specifico per il fissaggio di tubazioni
in rame.
max.
32
vite 6
180505
FLIP RG 3/8"
14-18
13
20
53
FLIP RM - Collare ribassato a serraggio rapido marrone
180510
FLIP RG 1/2"
20-24
13
25
65
max.
vite 6
37
180515
FLIP RG 3/4"
25-30
10
25
70
max.
vite 6
38
180520
FLIP RG 1"
32-36
11
25
78
max.
vite 6
49
180525
FLIP RG 1 1/4"
38-44
12
27,5
86
max.
vite 6
55
180530
FLIP RG 1 1/2"
44-50
12
27,5
92
max.
vite 6
61
180535
FLIP RG 2"
56-63
12
28
105
max.
vite 6
73
COD
TIPO
Per tubi
Ø mm
A
B
C
D
F
180605
FLIP RM 3/8"
14-18
13
20
53
max.
vite 6
32
180610
FLIP RM 1/2"
20-24
13
25
65
max.
vite 6
37
180615
FLIP RM 3/4"
25-30
10
25
70
max.
vite 6
38
180620
FLIP RM 1"
32-36
11
25
78
max.
vite 6
49
180625
FLIP RM 1 1/4"
38-44
12
27,5
86
max.
vite 6
55
180630
FLIP RM 1 1/2"
44-50
12
27,5
92
max.
vite 6
61
180635
FLIP RM 2"
56-63
12
28
105
max.
vite 6
73
180640
FLIP RM 2 1/2"
74-80
13
30
126
max.
vite 6
94
CARICHI AMMISSIBILI FLIP RW / FLIP R / FLIP RG / FLIP RM
Per carico ammissibile si intende la resistenza ultima media a cui è stato applicato
un coefficiente di sicurezza.
Dati in daN. 1 daN=1 kg
*C20/25 = 250 kg/cm2
**La diversità dei materiali laterizi esistenti può determinare valori diversi da quelli
riportati in tabella.
68
60
46
23
52
daN
TIPO
Calcestruzzo
C20/C25*
Mattoni pieni**
Mattoni forati
doppio UNI**
Laterizi forati**
Blocchi di
calcestruzzo forati
TNY 10 con vite 6x70
FLIP
®
SYSTEM
