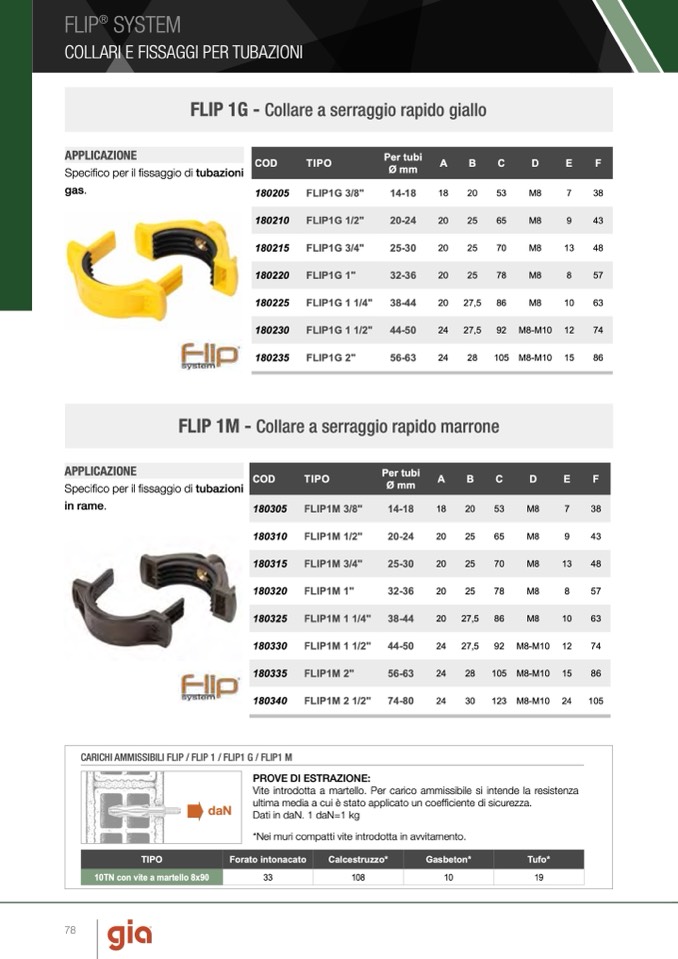

FLIP

®

SYSTEM

COLLARI E FISSAGGI PER TUBAZIONI

FLIP 1G - Collare a serraggio rapido giallo

Specifico per il fissaggio di tubazioni

COD

TIPO

Per tubi

Ø mm

A

B

C

D

E

F

APPLICAZIONE

gas.

180205 FLIP1G 3/8"

14-18

18

20

53

M8

FLIP 1M - Collare a serraggio rapido marrone

7

38

180210

FLIP1G 1/2"

20-24

20

25

65

M8

9

43

180215

FLIP1G 3/4"

25-30

20

25

70

M8

13

48

180220

FLIP1G 1"

32-36

20

25

78

M8

8

57

180225

FLIP1G 1 1/4"

38-44

20

27,5

86

M8

10

63

180230

FLIP1G 1 1/2"

44-50

24

27,5

92

M8-M10

12

74

180235

FLIP1G 2"

56-63

24

28

105

M8-M10

15

86

COD

TIPO

Per tubi

Ø mm

A

B

C

D

E

F

180305

FLIP1M 3/8"

14-18

18

20

53

M8

7

38

180310

FLIP1M 1/2"

20-24

20

25

65

M8

9

43

180315

FLIP1M 3/4"

25-30

20

25

70

M8

13

48

180320

FLIP1M 1"

32-36

20

25

78

M8

8

57

180325

FLIP1M 1 1/4"

38-44

20

27,5

86

M8

10

63

180330

FLIP1M 1 1/2"

44-50

24

27,5

92

M8-M10

12

74

180335

FLIP1M 2"

56-63

24

28

105

M8-M10

15

86

180340

FLIP1M 2 1/2"

74-80

24

30

123

M8-M10

24

105

APPLICAZIONE

Specifico per il fissaggio di tubazioni

in rame.

CARICHI AMMISSIBILI FLIP / FLIP 1 / FLIP1 G / FLIP1 M

PROVE DI ESTRAZIONE:

Vite introdotta a martello. Per carico ammissibile si intende la resistenza

ultima media a cui è stato applicato un coefficiente di sicurezza.

Dati in daN. 1 daN=1 kg

*Nei muri compatti vite introdotta in avvitamento.

daN

TIPO

Forato intonacato

Calcestruzzo*

Gasbeton*

Tufo*

10TN con vite a martello 8x90

33

108

10

19

78
